TWP-W212三厘米波导测试系统

一、系统组成:

标准信号发生器、数显功率计、波导测量线、选频放大器、波导元件和直读式频率计等仪器组成。

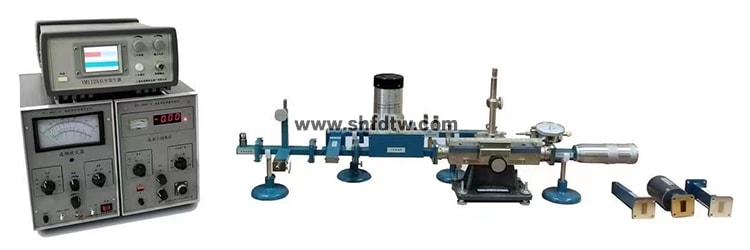

三厘米波导测试系统(图1)

二、技术指标:

1、标准信号发生器(内附标准衰减器)

※工作频率:8GHz~12GHz;

频率稳定度:≤5±10-4/15min;

频率显示方式:4 位半显示(分辨率 0.5MHz);

输出功率:≥50mW(等幅);

功率可调范围:30dB(0.5dB 步进连续可调);

输出调制方波:调制频率 1000Hz±1%;

输出功率稳定度:±1.5dB(-10℃~+60℃);

工作方式:等幅、内调制 1kHz 方波、外调制 1kHz 方波;

谐波失真≤-26dBc;

带内失真≤-60dB/Hz;

电源:220V~;

接头形式:L16-50K。

2、选频放大器

工作频率:1000Hz±20Hz;

可调范围:≥40Hz;

通频带:分 16Hz、24Hz、32Hz、40Hz 四档,连续可调;

灵敏度:0.5μV(输入阻抗为 200Ω);

放大器量程:0~60dB(每 10dB 步进);

附加衰减:0.5dB;

指示:刻度 0~1000mV,驻波 1~4、3~10 二档;

输入阻抗:200Ω、200KΩ二档;

电源:220V~;

接头形式:Q9-50K。

3、数显微瓦功率计(含 GX2-N8 探头一个)

频率范围:50MHz~12.4GHz;

功率范围:0.1mW~300mW;

工作误差:±5%(满度值);

固有误差:±4%(满度值);

零点稳定性:±0.5μW/min;

电源:220V~;

接头形式:L16-50K;

附: 配波导型传感器(波导接口 FBP100)

频率范围:8.2~12.4GHz;

功率量程:100μW~100mW;

4、波导型测量线

频率范围:8.2~12.4GHz;

不平稳度:≤±2.5%;

剩余驻波比:≤1.03;

滑动距离:>95mm;

可调谐,探针深度 3mm;

传动结构:采用涡轮蜗杆式减速缓冲设计;

波导接口:FBP100。

5、直接可读式频率计

频率测量范围:8.2~12.4GHz;

频率误差:≤±0.3%(全频段);

波导接口:FBP100;

6、波导元件(含 9 种)

①定向耦合器

中心频率耦合度:22dB±2dB,方向性:≥15dB;

电压驻波系数:主线<1.25、副线<1.25;

②可变衰减器

最大衰减:≥30dB;

起始衰减:<0.5dB;

定标误差:±5%(±0.5dB);

电压驻波系数:<1.2;

③ E-H 阻抗调配器

可调驻波比:1.05:20;

④ 晶体检波器

工作频率范围:8.2~12.4GHz;

驻波比调节范围:20:1.05;

⑤ 匹配负载

驻波比:S<1.05;

⑥ 900 弯波导

驻波比:S<1.05;

⑦可变短路器

行程:不短于 35mm;

驻波比: S>50;

定位精度:<1%(半波导波长) ;

相移:不低于 1800;

⑧ 直波导

驻波比: S<1.05;

⑨ 波导同轴转换器

驻波比: S<1.35。

三、实验内容
1、实验一微波测量系统的认识和调试。
2、实验二频率测量7厘米。
3、实验三波导波长(导内波长)的测量和驻波测量。
4、实验四、阻抗测量(归一化阻抗测试实例)
5、实验五阻抗调配…
6、实验六微波功率测量和衰减测量。
7、实验七定向耦合器的性能测量
8、实验八双T接头(魔T)特性测试。
四、包含配置
1、连接螺钉、螺母 20套
2、C型夹 4只
3、波导支架 5套
4、防尘布 1块
5、实验资料 1本
