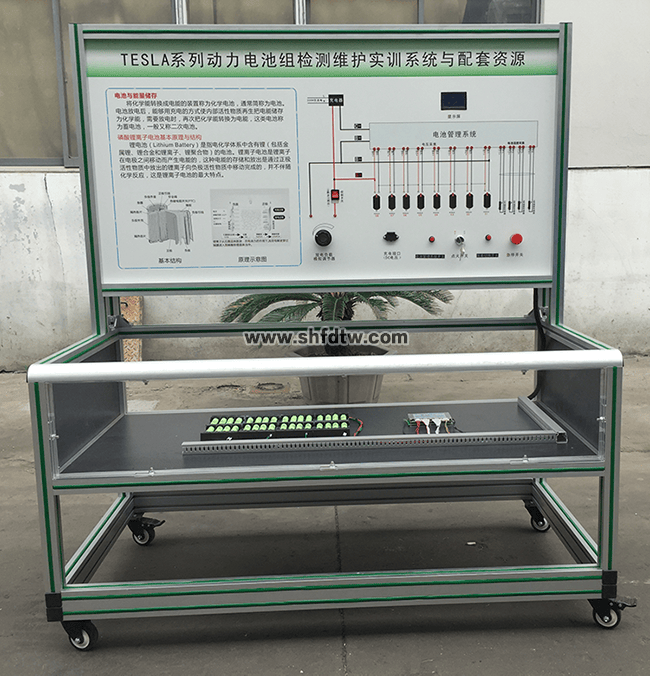

TW-TDJ09 TESLA系列动力电池组检测维护实训台
一.产品简介
1.实训台安装TESLA系列铁锂电池模组(18650型三元锂离子电池,8串单体电池），包含电池管理系统(BMS)，电池管理系统带均衡、电流测量、单体电压检测、高精度库仑计功能，基于电流对时间计分，准确计算电池剩余容量，充入电量、液晶屏（2.3*9.3cm）显示等功能。
2.电池包能通电工作，清晰地展示单体电池以及它们的成组方式和连线方式，并可反复进行电池模组的拆装操作。
3.电池包在实训台上的布置方式，需满足方便学员反复拆卸和安装电池模组的要求。
4.BMS在动力电池包上的安装位置以及电气机械连接方式需与原车保持一致，以满足学员反复拆卸和安装BMS的要求。
5.实训台配备电池充电机，可以给电池补电。
6.借助数字式万用表，学员可以对单体电池电压和内阻进行实测。
7.电池箱采用透明有机玻璃制作。
8.满足动力电池组检测维护实际操作实训(包含电池组拆装与组装、电池充放电检测、电池性能管理系统检测、电池组维护实训)。
本装置内置智能电源管理器模块、智能实训管理器模块。通过与“实训室智能化管理平台”和一体化智能讲台进行联动，将实训室的实训设备进行物联网组网。具体功能如下：
（1）设备用电智能化管理：实训设备通电需要在实训管理器APP中提交用电申请，教师 app端授权。避免学生随意用电导致安全事故。
（2）教师实训备课与资料上传：教师端支持实训备课，支持实训电子教案、实训任务书、电子课件、微课视频、flash动画等素材上传
（3）学生线上预习：学生可以通过web端、app端预习教师备课内容。
（4）学生无纸化学习：学生可以通过实训管理器查阅当前学习资料，如实训任务书、实训实操视频录像等，按步骤进行实训操作.
智能电源管理器模块
1)供电：220VAC 功率：10W
2)安装方式：35mm导轨式
3)电压量程：AC 1~300V
4)电流量程：10mA~10A
5)测量精度：电压、电流、功率：± 1.0%；有功电度：1级
6)电流能断能力：3A
7)通式方式：RS485
智能实训管理器模块
1)供电：12VDC，功率：25W
2)安装方式：挂耳式
3)10吋电容触摸屏
4)CPU 1.2G, 运存1G，EMMC 8G
5)外壳采用铝合金CNC紧密加工，表面喷砂处理，美观大方
6)连接“智能电源管理器”和“智能故障考核器”
7)安装学生端APP
8)利用RFID进行身份认证登入
9)接收教师端推送的教学资源（课件PPT，实训任务书，演示视频等）
10)与教师端互动（举手申请用电或举手提问）
11)在线答题和排除教师设置的故障
7、智能故障考核器模块
1)供电：DC 5V
2)功率：25W
3)安装方式：35mm导轨式
4)通信方式：RS485
5)设故类型
A型：2态；B型：5态；C型：2态
6)设故线路
A型：16路；B型：16路；C型：8路
7)单路电流通断能力：
A型：3A；B型：1A；C型：16A
8）扩展能力：最大可级联99个
二.技术规格
1.动力电池类型：磷酸铁锂电池
2.单体电池规格：3.7V34AH
3.动力电池电压与容量：3.7V34AH,8串
4.设备外接电源：交流220V±10% 50Hz (充电工况）
5.工作温度：-10℃～+50℃
6.设备外形尺寸（mm）： 1500*700*1500（长*宽*高）
7.面板外形尺寸（mm）： 1500*900（长*宽）,UV喷绘彩色原理图（安装检测端子）
三.工艺特点
实训台框架采用40*40铝型材制作而成，经久耐用不生锈，带万向脚轮，便于移动，并带锁止机构，台面铺装32mm厚彩色高密度复合板，方便放置资料、轻型检测仪器等。
