机床电器考核实训柜及配套设备技术参数
一、规格参数
1、外形尺寸：1010×600×1870mm；
2、台架材料：柜式钢结构；
二、技术指标
1、工作电源：三相五线制 AC 380 V±10% 50 Hz；
2、整机消耗视在功率：≤1 KVA；
3、安全保护措施：要求具有接地保护、短路保护、漏电过载过流保护功能，具有误操作保护功能；安全性符合相关的国标标准，所有材质均符合环保标准。
4、环境温度：－5℃～+40℃；
5、相对湿度：≤ 90%；
6、每套实训柜拥有正反两个方向工位，每个工位具有可以完成独立的车床控制电路与电动葫芦控制电路的电路运行、故障设置、故障排除；
★7、故障通道数：20路断路/虚接+6路短路，每个故障通道容量DC10A。
★8、显示屏：7.0寸工业彩色触摸屏，分辨率800*480;
三、功能要求
（一）硬件功能要求
机床电气技能实训系统把两种常用典型的机床线路组合在一个控制柜内，分别为CA6140型普通车床、电动葫芦，结构设计合理紧凑。

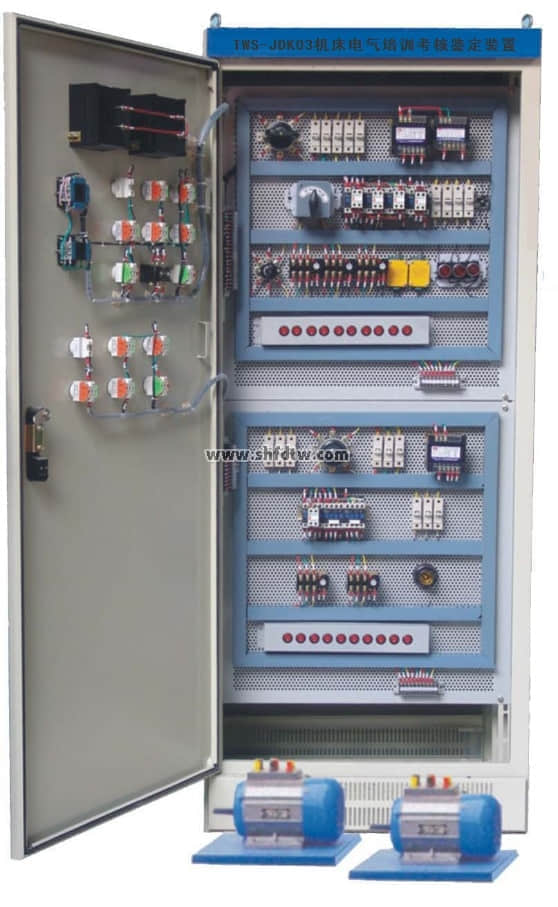

实训柜是一个可以实现两面操作的立式柜。控制柜内部壁为1.5mm以上冷轧钢板，结实牢固、美观大方。控制柜设有四个方向轮和四个固定调节机构，便于移动和固定。形状似长方体结构，造形美观大方。控制柜内安装各种机床的电气操作区面板、机床电气线路元器件布线区、机床转接模及网络化智能型无线通讯考核鉴定管理系统。
1.占地面积小，外形美观。
★2.直观性强，通过操作可熟悉了解机床的电气线路。本系统电气部分的操作能实现机床各种运动控制，它包括：CA6140型普通车床、电动葫芦的各种运动控制。
★3.电气控制线路的元器件都采用实际工业机床上应用的电器件，都装在面板上，且都有相应的测试点，方便接线及故障考核检测线路操作。
★4.可以人为的设置故障点，仅通过网络切换就可以设置相应的故障点。通过上位机控制故障点的设置及故障点的考核成绩评分统计。
★5.电气控制线路设计考虑周全，具有多种位置开关的断路及短路保护。
（二）软件功能要求

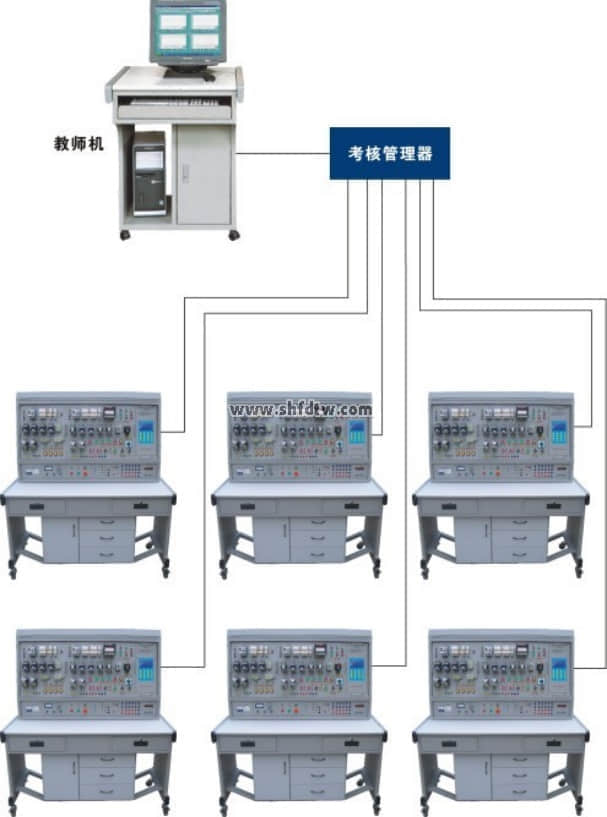

1、网络化智能型无线考核鉴定管理系统

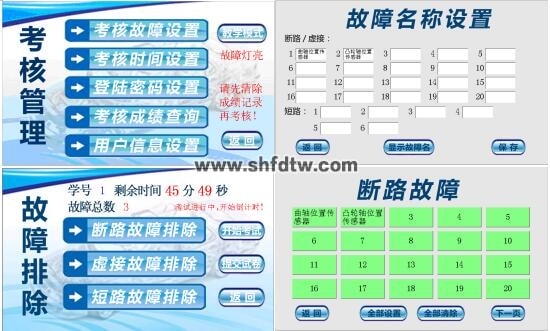

★该系统由安卓蓝牙的无线故障设置系统和触摸屏的故障考核系统两部分组成，教师在讲课时，用带安卓系统的手机或平板电脑远程无线设置故障，远程启动、停止教学设备，方便教师教学讲课。学生考核是在触摸屏故障考核系统上完成的。可设置20路断路和虚接故障，6路短路故障，可单个设置也可多个故障同时设置，并有全部设置故障和全部清除等功能，教师界面包含故障设置、时间设置、密码设置、成绩查询，学生界面包含故障排除、故障数量、剩余时间等功能，配套汽车教具广泛的应用与各高校汽车相关专业教学。
