轨道电气控制实训装置

轨道电气控制实训装置

型号: TW-CGT10
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 5975 个人关注过该产品

TWGJ-01A轨道电气控制实训装置

不含电脑

一、整体要求:

该系统须包含传统的继电控制和PLC、人机界面、通讯等多种控制方式,模块化结构,并可模拟相应的操作机构动作。系统电路模块包括受电弓升降控制电路模块、主断控制电路模块、空调系统控制模块、牵引VVVF控制模块、紧急、停放车制动与转向架监控控制模块、照明控制模块、列车自动门控制电路、配电安装实训考核单元等组成。

★功能要求:每套系统均具备监控切换功能,可同时对接3台上位机,其中1套上位机为主监控,其余2台上位机为辅监控,并可实现在线实时主、辅监控上位机自由切换功能。该系统要求配备实验面板及网孔板,学生可按照实验面板的内容进行实验,同时也可自主搭建电路进行电气控制系统实训。

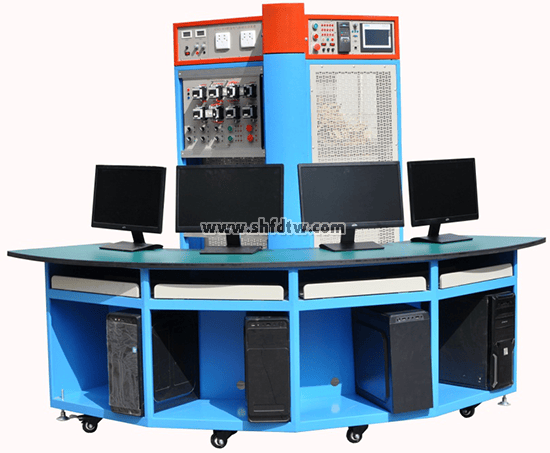

轨道电气控制实训装置(图1)

二、实训项目要求:

1、典型电气控制电路的工作原理与故障分析与排除

实训一、PLC的编程实训

实训二、人机界面的基本界面的编程实训

实训三、基本通讯实训

实训四、变频器基本参数设置实训

实训五、变频器多速段控制实训

实训六、基于PLC与变频器的通讯的开环控制实训

实训七、基于PLC与变频器的通讯的闭环控制实训

实训八、编码器在PLC上的编程实训

实训九、人机界面与PLC的通讯实训

2、基础继电控制回路及典型电气控制电路的安装

实训一、按钮联锁的正、反转控制线路

实训二、接触器联锁电动机正、反转控制线路

实训三、接触器和按钮双重联锁正反转控制线路

实训四、按钮切换的Y-△启动控制线路

实训五、时间继电器切换Y-△降压启动控制线路

实训六、三相交流异步电动机能耗制动控制线路

实训七、受电弓升降控制电路

实训八、主断控制电路

实训九、牵引VVVF控制电路

实训十、空调系统控制电路

实训十一、紧急、停放车制动与转向架监控控制电路

实训十二、照明控制电路

实训十三、列车自动门控制电路

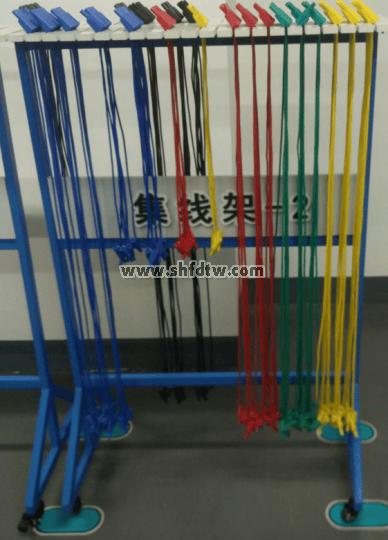

轨道电气控制实训装置(图2)

三、系统构成及要求:

1、实操台:弧形设计,可以容纳3人同时操作,桌面采用25mm厚的实芯理化板,外表面贴防火板,经数控设备铣削加工成型,桌边倒圆弧处理。桌体采用1.5mm厚的鞍钢盒装钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑。工作台分三工位设计,每工位设置有双开门式存储柜及键盘支架,可放置计算机主机,工位与工位之间采用圆弧形过渡板连接。

★2、实操工作面:采用人字形6面设计,其中三面设有挂箱支架用于方式挂箱,另外三面采用活动式网孔板设计,整体采用1.5mm厚的优质鞍钢盒装钢板做骨架,经过机械加工成型,外表面喷涂彩色环氧聚塑。

★3、实训电源屏:采用人字形6面设计,面板装有PLC主机、变频器、触摸屏,交流电源输出,低压直流电源,所有输出输入端口均采用安全型双圈插座引出。钢制结构,面板采用彩色描绘。每组电源都具有漏电保护、短路保护功能。电源控制屏装有可定位旋转机构,根据不同的实训要求可以旋转至对应的实操工作面,旋转机构要牢固、安全、可靠。

4、城市轨道交通车辆电气控制回路仿真单元:(1)图纸电子化:将列车所有控制电路、主电路、气路进行图纸电子化,实现按照功能区进行浏览图纸,进行图纸的放大、缩小的操作,能够快速定位功能图纸,实现阅览的电子化操作。(2)线号、器件自动链接功能:在电子化的图纸上实现控制电路上的列车线号、器件的自动链接功能。该功能能够使现场工程师快速查找相关控制器件、线路功能,从而进行特定功能故障点的定位。(3)器件信息自动链接功能:当双击其器件,能够进行器件信息的显示。当点击器件的位置信号时还能够进行器件位置的文字解释及位置图片,使工程师能够快速定位器件的位置,进行相关检修操作。(该部分应为成熟稳定产品,投标时提供现场演示。)

四、主要设备配置清单



序号

名称

单位

数量

规格/功能/技术要求

备注

1

PLC主机

1

CPU314C-2DP,24VDC供电、48kB内存、带PROFIBUS-DP主从接口,通信编程电缆;MMC存储卡64k字节;集成24路数字量输入/16路数字量输出、4路模拟量输入/2路模拟量输出、配有CP343-1以太网通信模块。


2

触摸屏

1

Smartlin700


3

变频器

1

MM4200.4KW


4

电源模块

1

PS3075A电源模块


5

受电弓升降控制电路模块

1

模拟加实物模块,配有升降弓控制电路所需的继电器,电机等元器件


6

紧急、停放制动与转向架监控控制电路模块

1

模拟加实物模块配有继电器,交流接触器,模拟开关等,实现列车的紧急、停放制动与转向架监控


7

主断环路控制电路模块

1

模拟加实物模块配有模拟开关,交流接触器、继电器等。


8

空调控制电路模块

1

模拟加实物模块模拟空调的温度调节,分组控制等


9

列车VVVF牵引控制模块

1

模拟加实物模块列车VVVF牵引控制,包括启动、加速、停止、减速等


10

客室照明控制电路模块

1

模拟加实物模块列车照明的分组控制,灯光调节


11

列车自动门控制电路

1

模拟加实物模块控制车门的开启关闭


12

温度闭环控制实验

1

实物模块配有加热装置,采集探头,散热风扇等。


13

小车运动控制单元

1

实物模块配有丝杆,直流电机、滑块、传感器等


14

交通灯控制单元

1

实物模块配有指示灯,按钮等


15

配电安装实训单元

3

详见附表1


16

挂线架

1

钢制结构,1200mm×450mm×1200mm;


17

城市轨道交通车辆电气控制回路仿真单元

1

须提供现场演示


18

下载线

1

须与PLC配套


19

上位机

4

I3/4G/500G/18.5显示器


20

实训指导书

1

纸质+电子文档


21

实训凳子

4

钢木结构方凳




附表1

序号

名称

规格

数量

单位

备注

1

空气开关

DZ4763-6A3P

1


2

空气开关

DZ4763-6A2P

1


3

熔断器

RT183P

1


4

熔断器

RT182P

1


5

接触器

CJX2-0910

5

AC220V

6

热保护继电器

R16B-20/3

3

AC220V

7

热保护继电器座

满足国标

3


8

时间继电器

ST3PA-B/380V(0-60S)

2

AC220V

9

按钮

满足国标

5


10

指示灯

满足国标

3


11

电阻器

10W

3


12

中间继电器

满足国标

1

AC220V

13

中间继电器座

满足国标

1


14

按钮与指示灯支架

满足国标

1


15

接线端子

TB1012

3

12节/只

16

网卡模块

千兆

1


17

三相鼠笼电动机

380VY/接法

1


五、系统供电及尺寸:

1、电源输入:三相AC380V±10%50HZ三相五线;

2、外形尺寸:约1780mm×1780mm×1900mm(整体尺寸);

3、额定功率:2KW;

4、环境温度:-10℃~40℃;

5、相对湿度:≤85%;

6、安全保护:漏电保护(动作电流≤30mA),过流保护,熔断器保护。
