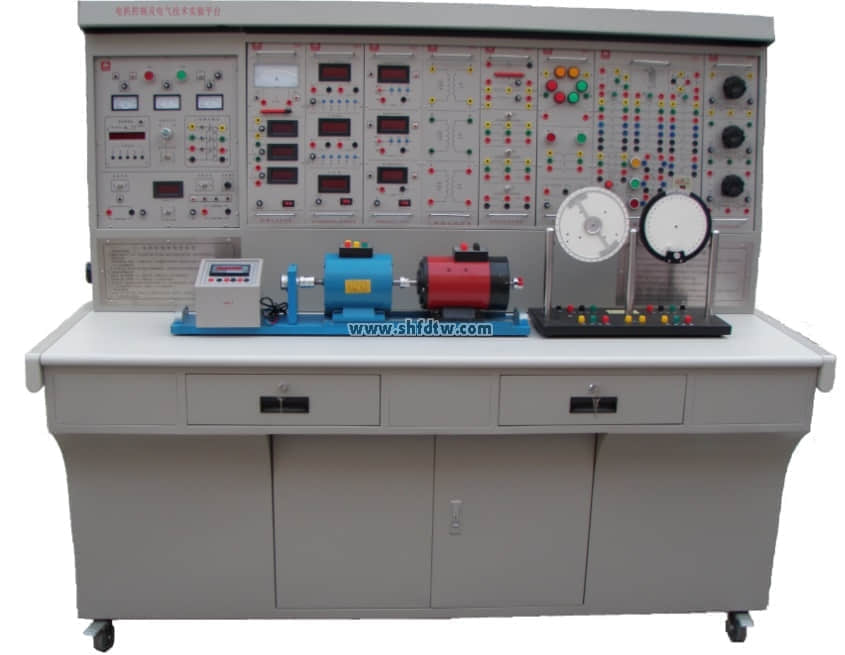

TW-DQDJA型 电机及电气控制技术综合实验装置
用好TW-DQDJA型实验装置，让电机电气课堂“活”起来
各位职教同仁，大家好！我是某职业院校电气专业的实训指导教师。今天想和大家聊聊我们专业正在使用的一套“宝贝”——TW-DQDJA型电机及电气控制技术综合实验装置。这套设备用了近两年，我是实实在在有发言权的。
一、TW-DQDJA型装置为何适合职业院校
先说说这个大家伙的来头。TW-DQDJA型装置是由专业厂家设计的新颖综合实验设备，它的课程覆盖面特别广，把《电机学》《电机与拖动》《控制微电机》《电机控制》《继电接触控制》以及《工厂电气控制》这些课程大纲的要求基本都融合进去了。说白了，就是一套设备能吃透好几门课。
对于咱们中职、高职院校来说，最头疼的问题往往是实验室场地不够、设备种类杂、投入成本高。而这套设备有一个很实在的优点——综合性强，它涵盖了目前各类院校电机及电气类课程的大部分实验项目。另一大优势是适应性强，实验的深度和广度可以根据教学进程灵活调整，基础班做基础实验，提高班做综合设计实验，一台设备从头用到尾。装置采用组件式结构，更换非常便捷，如果想扩展功能或开发新实验，直接添加部件就行了，永不淘汰。这对于咱们经费有限的职业院校来说，真的是把钱花在了刀刃上。
它的整套性也很到位，从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线，全部配套齐全，老师不用再东拼西凑自己采购各种零配件。各实验挂件采用分隔结构，组件面板上线路图画得清清楚楚，学生一看就明白该接哪里、怎么操作，课堂效率明显提升。
二、安全可靠，老师才能放心教
带学生做实验，安全永远是第一位的。说实话，以前用老设备的时候，每次学生接线通电，我这个当老师的心都悬着，生怕哪个学生接错线导致短路烧设备，甚至出触电事故。
TW-DQDJA型装置在这方面的设计确实让人安心。控制屏采用浮地设计，供电与电网隔离，从源头上降低了触电风险。它还设有多重漏电保护——电压型漏电保护和电流型漏电保护各一套，一旦有漏电现象，系统会立刻切断电源并报警。各电源输出处也都有监视和短路保护功能，学生接线出现失误时能自动保护，再也不用隔三差五跑去换保险丝了。仪表本身也设有超量程保护，万一学生操作不当导致仪表超量程，装置会及时告警并切断电源，大大减少了设备损坏率。
另外，装置还配备了定时器兼报警记录仪，可以设定实验时间、记录各类告警次数。这个功能在进行技能考核时特别好用，给每个学生设置统一的时间限制，时间到了自动断电，不仅保证了考核的公平性，也避免了学生超时操作带来的安全隐患。
三、一体化设计，教学实训两不误
TW-DQDJA型装置的一体化配置也是它的一大亮点。电源控制屏提供三相0～450V可调交流电源和单相0～250V可调电源，配有一台三相同轴联动自耦调压器。高压直流电源有两路，分别提供220V励磁电源和0～250V连续可调稳压电枢电源，带有过压、过流、过热及短路软截止自动恢复保护功能。
电机部分配备了多种类型的实验电机：直流并励电动机、直流复励发电机、三相鼠笼式异步电动机、三相线绕式异步电动机，还有单相电阻起动、电容起动、电容运转异步电动机，基本覆盖了教学所需的各种电机类型。测量仪表也很先进，既有指针式仪表让学生掌握传统读数方法，也有数字式、智能化的仪表，测量精度达到0.5级，数据可存储可查询，让学生接触现代化的测量手段。
四、丰富的实验项目，覆盖教学全环节
这套装置能完成的实验项目非常丰富，基本上电机与电气控制这门课的所有核心内容都能做。
直流电机实验包括直流发电机实验、直流并励电动机实验、直流串励电动机实验等。变压器实验涵盖单相和三相变压器、变压器联接组判断、并联运行等内容。异步电机实验可以做三相鼠笼异步电动机的工作特性测定、异步电动机的起动与调速、单相异步电动机的各种类型实验。同步电机实验包括三相同步发电机的运行特性、并联运行以及同步电动机的实验。电机机械特性测定可以完成直流他励电动机和三相异步电动机在各种运行状态下的机械特性测试。
最受我们学生欢迎的还是电力拖动继电接触控制这部分实验。从最基础的三相异步电动机点动和自锁控制线路，到正反转控制、工作台自动往返循环控制、顺序控制、两地控制，再到降压起动控制、双速电机控制、制动控制等，基本覆盖了工厂电气控制中常见的电路类型。这些实验要求学生自己动手接线、调试、排除故障，对培养实操能力非常有帮助。
我班上有个学生，之前理论课学得一般，但在这套设备上反复练习接线和调试，慢慢就找到了感觉，现在在实训课上表现得特别积极，前不久还在校级技能大赛上拿了奖。这种通过动手实践激发学生兴趣、提升技能的效果，正是咱们职业教育的价值所在。
五、结语
总的来说，TW-DQDJA型电机及电气控制技术综合实验装置是一套很“接地气”的教学设备。它既满足了电机与电气控制技术这门专业核心课的全部实验教学需求，又在安全保障和教学管理上做了贴心设计，特别适合咱们职业院校的实训教学场景。如果您所在学校正在筹建或升级电机电气实验室，这套装置值得重点考察一下。
