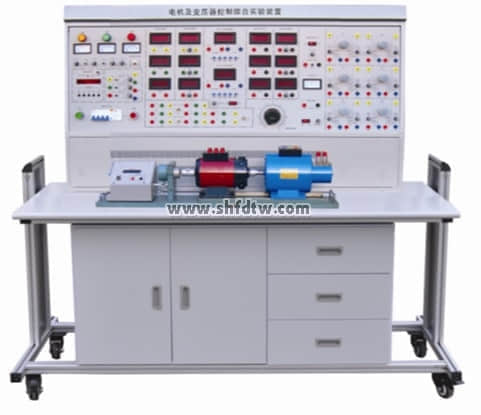

TWBD-01A 变压器/电机控制综合实验装置

我们实训室的新利器——TWBD-01A变压器/电机控制综合实验装置

做我们电气专业这一行的老师都知道，给学生上《电机拖动与调速》《电机学》这些课，光靠PPT和板书，学生听得云里雾里，一到实训环节就手忙脚乱。实训设备好不好用、配套全不全，直接决定了学生能学到多少真本事。去年我们实训室引进了几台TWBD-01A变压器/电机控制综合实验装置，用了一个多学期，今天跟同行们聊聊这台设备在实际教学中的表现。

一、为什么说它“一机顶多机”？

以前我们实训室最头疼的就是设备太分散。做变压器实验要搬变压器台，做电机实验又要换电机台，场地本来就紧张，来回折腾效率很低。TWBD-01A最大的好处就是综合性强——一台设备既能完成“电机拖动”实验，又能做单相、三相变压器实验，还能扩展电气控制技术实验。这么说吧，从直流电机的启动调速，到三相异步电机的空载短路特性测试，再到变压器变比和联结组别测定，基本上《电机学》《电机及拖动基础》这些核心课程大纲要求的实验项目，它全都能覆盖。我们实训室原来需要三四个实验台才能完成的教学任务，现在两三台TWBD-01A就能搞定，实验室利用率提高了不少。

二、实训屏的配置亮点

实训屏是这套装置的核心部分。面板采用铝质结构，电源配置方面，它提供三相0～450V可调交流电源，同时能得到单相0～250V可调的交流电源，配有一台三相同轴联动自耦调压器，功率1.5KVA。测量仪表这块，配有直流数显电流表和电压表各三只，交流数显电流表和电压表各三只，量程和精度都够用。还有智能型功率、功率因数表，用的是24位专用DSP和16位高精度AD转换器，能自动判别负载性质是感性还是容性，还可以存储15组测量数据供随时查阅。

电机配备方面，装置提供了直流并励电动机、复励直流电动机、三相同步电动机、绕线式交流异步电动机、三相异步电动机、三相双速异步电动机等，基本涵盖了教学所需的各种电机类型。值得一提的是它用的“校正直流测功机”，完全克服了老式“涡流测功机”死区大、误差大的毛病，测量精度明显提升。电机导轨采用不锈钢制造，底板是20mm厚的轧钢板，电机运行噪音小，长期使用也不变形。

三、实验项目体系覆盖全面

这套装置的实验项目安排得很系统，基本分六大块：

直流电机实验：包括认识实验、直流发电机、直流并励电动机，以及串电阻启动、降压启动、改变转向、调速特性等。
单相变压器实验：变比测定、空载实验、短路实验、负载实验。
三相变压器实验：绕组极性测定、联结组别测定。
异步电动机实验：定子电阻测试、空载实验、短路实验、参数求取、机械特性测试。
三相同步电动机实验和三相线绕式异步电动机实验。

我们上课的时候，一般先带学生做直流电机的认识实验，让他们熟悉基本的接线和操作流程，再逐步过渡到调速特性这种综合性较强的项目。变压器实验这块，学生通过空载和短路实验测出相关数据，再跟理论计算值对照，对变压器等效电路的理解明显比以前更扎实。

四、安全防护与教学管理功能

职校实训课最怕什么？最怕出安全事故。TWBD-01A在安全方面考虑得比较周全，设有电压型和电流型漏电保护，相间、线间过载或短路由单片机全程监控自动保护。另外它还配了定时器兼报警记录仪，这个功能对开放式教学特别实用——学生自主实训的时候，老师可以设定实验时间，到时自动报警切断电源，还能记录各种告警次数。实训考核的时候，学生操作正不规范、有没有违规操作，报警记录一目了然，管理起来省心不少。
