TW-DJS型高级电机技能实训装置

从“拆电机”到“造电机”——我眼中的TW-DJS型高级电机技能实训装置

在职业院校的机电类教学中，有一句话我们常挂在嘴边：“纸上得来终觉浅，绝知此事要躬行。”电机维修与检测这门课尤其如此。学生对着课本背一百遍绕组图，不如亲手拆一台电机、绕一次线圈来得实在。今天我想给大家介绍一套我们实训室用了之后反响不错的设备——TW-DJS型高级电机技能实训装置。

一、为什么需要这样一套实训装置？

很多同行都有这样的体会：传统的电机教学往往停留在“原理讲透、故障靠猜”的阶段。学生知道电机是怎么转的，但一旦让他动手拆装、判断故障，就手忙脚乱。而TW-DJS型装置正好弥补了这个短板。

这套装置是专门针对单相变压器、单相电容运转异步电动机和三相鼠笼异步电动机的拆除、重绕、组装、维修以及电机出厂检测（包括部分型式试验）而设计的技能实训平台。说得直白一点，学生可以在这台设备上完整地经历一台电机从“拆开看”到“修好它”的全过程。

二、设备硬件配置：为“真刀真枪”实训打下基础

TW-DS型装置的核心硬件与功能

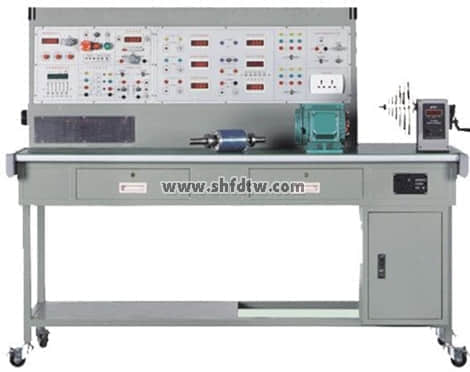

先说说这套装置的基本参数。输入电压采用三相四线制～380V±10% 50Hz，装置容量小于1.5KVA，外形尺寸为1300mm×750mm×1300mm，放在实训室里不占地方，但功能一点儿不含糊。

电源控制与安全保护

电源控制屏是铁质双层亚光密纹喷塑结构，铝质面板，看起来挺专业。三相四线电源输入经过漏电保护器和总开关，通过接触器和起停按钮操作，还设有急停按钮。这个急停按钮我特别强调过——每次实训前第一件事就是让学生找到它，安全永远是第一位的。

控制屏上还配了定时器兼报警记录仪，平时当时钟用，还能设定时间、定时报警、切断电源。最实用的是它会自动记录由于接线或操作错误造成的漏电告警、仪表超量程告警的次数，这对我们进行技能考核时提供了统一的标准。谁操作规范、谁粗心大意，数据说话。

灵活的电源输出与精密仪表

三相可调交流电源通过1.5KVA三相同轴自耦调压器，可以输出三相0～450V及单相0～250V可调电压。另外还配备了220V/0.5A直流电源一组和0～250V可调直流高压电源一组，都有过压保护和短路保护。

仪表配置方面也相当齐全。直流数字电压表测量范围0～300V，三位半显示，精度0.5级，带超量程报警。还有真有效值交流数字电压表一只和真有效值交流数字电流表三只，量程自动判断切换，精度同样是0.5级。智能功率、功率因数表采用DSP技术，能测有功功率、无功功率，还能储存15组数据并逐组查询。这些仪表不仅精度高，关键是超量程报警功能很实用，能及时提醒学生避免烧表。

实训配套工具与材料

仪器配备了500V等级兆欧表、890B+数字万用表和钳形电流表。制作设备方面，拆装工具一套（含三爪拉马、扳手、划线板、压线板等），绕线装置一套（绕线模、绕线轴、绕线架、压线架），还有手摇电子计数绕线机一台，数显范围0～9999匝，计数精确方便。

实训桌上还专门固定了手摇式电子计数线绕机，桌子下方设有绕线柜，方便放置铜线。这一点设计得很贴心——绕线是个细致活，工具顺手才能教出好手艺。

另外提供了四台未浸漆的电机和变压器：单相变压器（100VA，AC220V/55V）、单相电容运转异步电动机（120W，1420r/min）、三相鼠笼异步电动机（180W，1400r/min）和他励直流电动机（100W，2000r/min）。未浸漆这个特点很重要，学生可以清晰地看到绕组结构，便于理解和操作。

三、实训项目：从基础到进阶的完整技能训练

四大类实训项目覆盖电机维修全流程

这套装置覆盖的实训项目非常全面，分为四大类。

单相变压器修理及测试

变压器部分包括拆除前数据记录与计算、变压器拆除、绕组绕制、组装，以及绝缘电阻测试、直流电阻测试、同名端判别、变比测试、空载运行和短路测试。10个项目环环相扣，学生能完整掌握变压器检修的每一个环节。

单相电动机修理及测试

单相电动机部分有8个项目：拆除前数据记录、拆除、绕组绕制、组装、绝缘电阻和直流电阻测试、空载和短路测试。单相电机在家电中应用极广，学生掌握好这部分技能，就业面会很宽。

三相鼠笼式异步电动机的修理及测试

这是工业应用最广的电机类型，设置了9个项目，包括绕组首末端判别。很多初学者分不清U1、U2、V1、V2的对应关系，这个实训项目正好帮学生理清思路。

他励直流电动机的修理及测试

直流电机部分有8个项目，重点包括电刷中心线位置的确定和空载试验。电刷位置调不好，直流电机就没法正常工作，这个技能在实际维修中非常实用。

四、以赛促教：实训平台与技能竞赛的深度融合

我们学校每年都会选拔学生参加各级电工技能大赛。TW-DJS型装置正好与机械工业出版社和中国劳动保障部《国家职业标准-维修电工》《职业技能鉴定培训教材-维修电工》等内容相结合，可以作为初级、中级、高级维修电工的等级考核与鉴定的设备。它不仅仅是一台教学设备，更是一个规范的技能考核平台。

最近我们就在筹划一次校内的电机检修技能比武，准备把这套装置的实训项目作为考核标准。学生听说后，训练热情高涨，以前觉得枯燥的绕线练习，现在练得起劲得很。

结语

TW-DJS型高级电机技能实训装置在我校机电一体化、自动化及相关电气专业的《电机制造工艺》《电机维修》《电机测试》等课程中发挥了重要作用。它让我们的课堂从“黑板加粉笔”变成了“真电机加真工具”，学生的动手能力提升是实实在在的。当然，再好的设备也需要老师用心去教、学生踏实去练。设备是工具，育人是目的。希望我的分享对各位同行有所启发。
