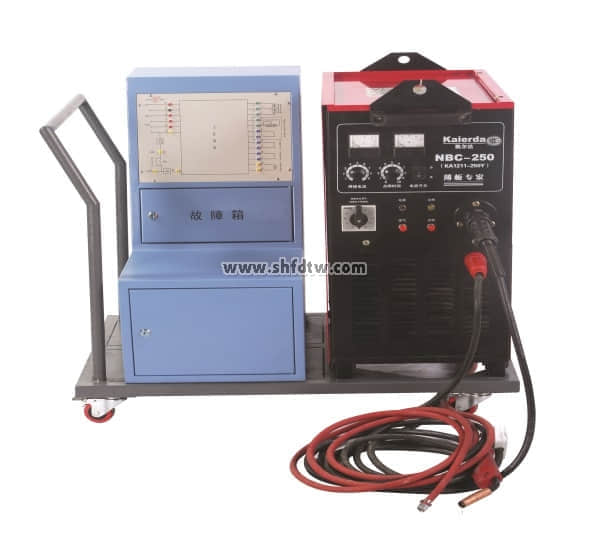

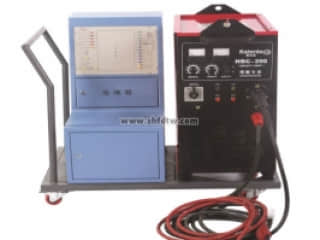

TW-CQ1A型 CO2气体保护焊技能实训装置
一、产品概述
TW-CQ1A型 CO2气体保护焊技能实训系装置是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。适合职业院校、技工学校焊接技术专业、机械制造类专业的实训教学,也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定。
TW-CQ1A型 CO2气体保护焊技能实训装置可以完成二氧化碳气体保护焊机的基本组成认识和基本操作,对接平焊、对接立焊、小径管子对接、管板T形接头水平固定焊、大管径对接等技能实训。
二、技术性能
1.输入电压:三相四线~380V±10% 50Hz
2.工作环境:温度范围-5℃~+40℃ 相对湿度<85%(25℃) 海拔<4000米
3.装置容量:8.2kVA
三、系统配置
实训装置主要由焊接电源、送丝机构、二氧化碳气体保护、小推车、实训桌、夹具等配件组成。
1.焊接电源
焊接电源部分包括主变压器、整流电路、电抗器。主变压器采用三相抽头式设计,通过万能转换开关改变主变压器线圈匝数。输出电流在50A~250A之间可调。空载电压:18~34V,工作电压:16.5~26.5V,额定输出电流:250A,负载持续率:35%,适合焊丝直径:0.8~1.0mm,绝缘等级为F;焊接参数匹配宽、电弧柔和、熔滴过渡频率高。提供直流电压表、直流电流表各一只,用于显示输出端空载电压、焊接电压及焊接电流。
2.送丝机构
送丝机构采用独特的送丝电机,送丝更加平稳,力矩大,送丝速度可以调节。
3.二氧化碳气体保护
二氧化碳气体保护部分包括气体加热器、电控气阀等。
4.小推车
配有四个万向轮,方便焊接电源及工具箱的随意移动。
5.实训桌
桌面采用网孔板结构,利于焊接过程中产生的焊渣落到焊渣接收板以及便于焊接夹具的任意安装。学生可在实训桌上面进行焊接实训简单、较轻的焊件。
6.夹具
采用快速水平式或垂直式的夹具快速的夹紧焊件。
7.故障检修
序号 | 名称 | 设故 | 故障现象 |
1 | 故障一 | 设置K1故障时 | 手柄开关不工作 |
2 | 故障二 | 设置K2故障时 | 点动开关不工作 |
3 | 故障三 | 设置K3故障时 | 焊接电流不可调 |
4 | 故障四 | 设置K4故障时 | 点焊时间不可调 |
5 | 故障五 | 设置K5故障时 | 送丝机不工作 |
6 | 故障六 | 设置K6故障时 | 试气开关(电控气阀)不工作 |
7 | 故障七 | 设置K7故障时 | 交流接触器不工作 |
8 | 故障八 | 设置K8故障时 | 焊机不工作 |
注意:控制面板用于故障测试,不用接线。正常使用中勿将故障盒设置故障。故障测试与维修应在通电前设置,之后再通电测试。
8.配件
具体配置如下:
序号 | 名称 | 规格 | 数量 | 备注 |
1 | 手持式焊接面罩 | 1个 | ||
2 | 焊接专用手套 | 1副 | ||
3 | CO2焊丝 | 0.8mm | 1卷 | |
4 | 手锤 | 1.5P | 1把 | |
5 | 焊缝检验尺 | HJC40型 | 1把 | |
6 | 錾子 | 1个 | ||
7 | 钢丝刷 | 宽40mm | 1把 | |
8 | 焊件 | 板料 | 2块 | 100mm×100mm×6mm |
9 | 管料 | 2根 | Φ60mm×100mm×5mm |
四、实训项目
1.CO2气体保护焊的认识(工作原理、特点、应用范围)
2.CO2气体保护焊的基本操作
3.CO2气体保护焊平板对接平焊
4.CO2气体保护焊平板对接立焊
5.CO2气体保护焊小径管对接
6.管板(插入式)T形接头水平固定焊
7.CO2气体保护焊大径管对接
8.焊接工艺的实施
