TWDJZP-02型 电机装配技能实训装置

TWDJZP-02型电机装配技能实训装置在职业院校教学中的应用价值解析

在当前职业教育强调“理实一体化”的大背景下，如何让学生在校期间就掌握扎实的电机装配技能，是每一所机电类职业院校都在思考的问题。今天，我想结合我们学校实际使用的TWDJZP-02型电机装配技能实训装置，和大家聊聊这款设备在教学应用中的心得体会。

一、设计理念：对接国家职业标准

TWDJZP-02型装置是严格按照国家职业资格培训教程来设计开发的。它以劳动和社会保障部与中国就业培训技术指导中心编写的《国家职业资格培训教程—常用电机装配工》（初级）为指导依据，内容涵盖电机装配工职业基础知识、工艺准备、加工与装配、检测工作等方面的技能。这套装置不仅适合高职、高专、中等职业院校相关专业的教学实训，同时也完全可以作为技工学校、职教中心乃至职业资格鉴定站的技能考核装置。一套设备同时满足教学与鉴定需求，对于学校来说性价比非常高。

二、技术特点：安全可靠的实训平台

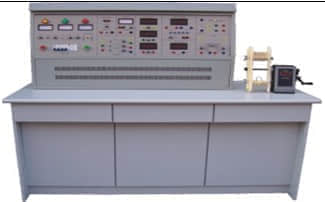

这款实训装置的技术指标相当扎实。工作电源采用三相四线380V±10% 50Hz，装置容量小于3KVA，整机重量100kg，外形尺寸为1300mm×750mm×1250mm。在安全防护方面，装置配备了漏电压、漏电流保护以及仪器超量程保护，完全符合国家标准。控制屏采用实训台结构，测量仪表和电气元器件都固定在相应功能块面板上，整体布局清晰，便于学生操作和老师指导。

三、模块化配备：主控功能板与仪器仪表

ZP02主控功能板是整个装置的核心控制单元。它配备了指针式交流电压表三只，用于监测三相输入线电压；定时器兼报警记录仪能自动记录接线错误导致的漏电和超量程告警次数，为考核提供统一标准。电源部分包括0～450V/2A三相可调交流电源和0～30V/2A可调直流稳压电源，直流数字电压表和毫安表测量精度均达到0.5级。

仪器仪表方面，装置标配500V等级兆欧表用于测试绕组绝缘电阻，以及890B+数字万用表和钳形电流表。拆装工具配备十分齐全，包括拉马、活动扳手、橡皮锤、划线板、压线板、弯头剪刀、螺丝刀、錾子、尖嘴钳、刮刀、塞尺、锉刀、烙铁等，基本覆盖了电机装配所需的全套金工工具。特别值得一提的是手摇电子计数绕线机，数显范围0～9999匝数，计数精确方便。

装置提供了三种未浸漆电机供学生实操：三相鼠笼异步电动机（180W/380V/1400r/min）、他励直流电动机（100W/220V/1500r/min）以及同步电机（120W/380V/0.35A/1500r/min）。未浸漆的设计非常有利于学生观察绕组结构和掌握嵌线工艺。

四、实训项目体系：覆盖主流电机类型

实训项目涵盖了异步电机、凸极同步电机和直流电机三大类，内容非常系统。以异步电机为例，从同心式、链式、交叉式等各种绕组嵌线练习，到绝缘浸渍处理、定转子装配、总装配、轴线校调，再到机械检查和电气检测，形成了一个完整的闭环训练流程。直流电机部分则包括定子装配、电枢装配、绕组嵌线及总装配等环节。这套体系既能满足初级技能训练的需求，也为中级、高级技能提升预留了充分的拓展空间。

五、教学优势：安全与效率并重

在日常教学中，我体会最深的是这套装置的安全性和考核便利性。服务管理器能够自动记录学生的操作失误次数，为技能考核提供了客观的量化依据，老师再也不用凭印象打分。防静电绝缘橡胶垫的配备也有效保护了操作台面和设备安全。模块化设计使得教学组织非常灵活，可以根据课程进度有针对性地安排单项训练或综合实训，实现从单项技能到综合能力的递进式培养。此外，装置还预留了交流耐电压测试仪、短路测试仪、烘箱、浸漆槽等外接设备的接口，为开展更高级的实训项目提供了扩展可能。

总的来说，TWDJZP-02型电机装配技能实训装置是一款与职业标准紧密对接、功能全面、安全可靠的优质教学设备。它为我们机电类专业的技能教学提供了有力的硬件支撑，也为我们培养符合行业需求的技能人才奠定了坚实的基础。
