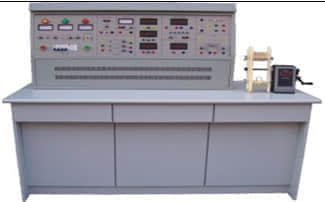

TWDJZP-01型电机装配技能实训装置

从教十年，我为何力推“TWDJZP-01型电机装配技能实训装置”？

咱们机电专业的学生，光会画电路图、能接线远远不够，你得把电机的定子绕组亲手嵌进去，得把换向器片一片片地装好。这才是真本事！今天我就跟同行们聊聊我们实训室新引进的宝贝——TWDJZP-01型电机装配技能实训装置，这玩意儿到底好在哪。

模块化设计——打破传统实训的壁垒

以前带学生做电机装配实训，那叫一个头疼。定子嵌线和转子装配往往分散在不同设备上操作，工艺衔接完全脱节。学生刚绕好一个三相绕组，转头去练他励直流电机时，换向器装配和电刷装置的调试又得另起炉灶，知识点全是散的。TWDJZP-01型装置最大的亮点就是模块化，三相异步电动机和直流电动机的装配工位整合在同一平台，训练切换极其方便。控制屏上同时集成了指针式电压表、可调直流稳压电源和数字毫安表，学生再也不用到几个实验台之间来回搬仪器，动手操作的连贯性大大增强。

技术参数过硬——教学与考核一把抓

衡量一台实训装置好不好，安全性和稳定性是关键。TWDJZP-01型的输入电压为标准三相五线380V±10%，整机容量控制在1.5KVA以下，重量100公斤，外形尺寸为1300×750×1250mm，四个工位放下去车间也不显拥挤。它自带漏电压、漏电流保护和仪器超量程报警功能，出现接线错误或操作失误时能迅速切断电源并记录告警次数，既保护了设备，也给学生的技能考核提供了统一标准。控制屏上还配备了服务管理器，可以设定实训时间并自动计时，对于我们这种课时紧张、班次密集的职业院校来说，管理效率提升非常明显。

全流程实训项目——从拆解到总装无缝衔接

这套装置覆盖的实训内容相当完整。三相异步电动机装配方面，学生可以从最基础的电机拆装开始，逐步深入到定子绕组的绕线、嵌线、绝缘绑扎处理，再到绕组故障检测、轴承清洗装配以及定转子气隙配合检测，最后完成总装后的空载测试，完整走一遍电机生产的真实工艺流程。直流电动机装配部分同样扎实，涵盖了换向器装配与片间耐压测试、电枢波形绕组嵌线、电刷装置装配和转子静平衡测试等环节。我们每个学期末的电机装配工（初级）职业技能鉴定考核，也直接使用这套装置来进行。

工具配备齐全——零基础也能上手

TWDJZP-01型装置配套的工具和仪器相当齐全。金工工具包括拉马、活动扳手、橡皮锤、划线板、压线板、弯头剪刀、螺丝刀、錾子、尖嘴钳、刮刀、塞尺、锉刀等，基本覆盖了电机装配作业的所有需求。此外还配备了手摇电子计数绕线机（0～9999匝数可调，计数精确）和成套的绕线装置，包括绕线模、绕线轴、压线架等。特别值得一提的是，装置提供的是未浸漆的三相鼠笼异步电动机（180W，380V Y接法，1400r/min）和他励直流电动机（100W，220V，2000r/min），绕组全部裸露可见，这对学生理解电枢绕组嵌线和绝缘处理工艺非常有帮助。
