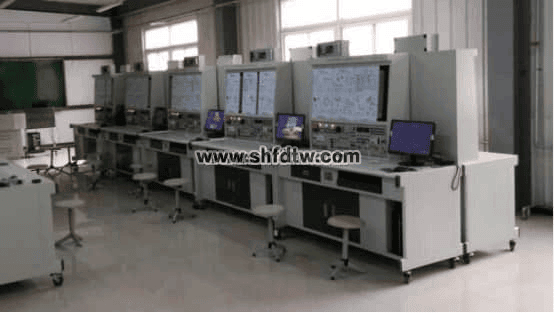

TWX-02DT 可编程控制器实验装置
在职业院校的电气自动化课堂上，有一台设备我几乎每节课都要和学生们打交道，它就是今天想和大家聊聊的 TWX-02DT 可编程控制器实验装置。用了这么多年，看着一届届学生通过它敲开PLC世界的大门，感触挺深。
一、初识TWX-02DT：不只是个“铁盒子”
很多新生第一次走进实训室，看到这些挂箱和设备，会觉得有点懵。我总是跟他们说，别小看这个 TWX-02DT 可编程控制器实验装置，它就像我们工业现场的“微缩景观”。
这套装置最巧妙的地方，是它的 “挂箱式”结构。大家可以看到，它由一块块独立的实验挂箱组成，每个挂箱大概40×24厘米大小，模拟了一个具体的工业控制场景。比如有我们熟悉的“交通信号灯PLC自动控制”、“四层电梯的PLC自动控制”，还有“步进电机的PLC控制”等等，一共十七块。这些挂箱在演示屏上可以任意移动、互换，灵活性非常高。这样一来，我们上课时就可以根据教学进度，随时更换挂箱，从最简单的“基础实验”讲到复杂的“邮件自动分拣系统”，循序渐进，非常方便。
二、设备特点详解：好老师更要好教具
为什么我特别推崇这套 TWX-02DT 来教学？关键在于它解决了我们实训中的几个“痛点”。
1. 直观的“输入输出”，看得见的逻辑
PLC编程，最怕的就是学生觉得程序是“虚”的，看不见摸不着。这套装置把PLC主机的输入输出端口都引到了面板上。输入这边，我们可以接面板上的模拟开关、按钮，模拟实际生产中的启动、停止信号；输出那边，除了面板上的指示灯，更重要的是可以直接驱动挂箱上的LED发光二极管、大型LED数码管，甚至是直流电机、步进电机这些实物。
比如讲“步进电机的PLC控制”实验，学生编写好程序下载到PLC后，一运行，电机真的转起来了，转了多少圈，速度多快，一目了然。这种形象生动的执行过程验证，比单纯看电脑屏幕上的仿真，印象要深刻得多，也更能激发他们的学习兴趣。
2. “双口接线法”，兼顾基础与效率
在实训中，我经常面临一个两难选择：是让学生一根线一根线地接，锻炼动手能力，但耗时较长；还是用排线快速连接，把时间留给编程逻辑的探讨？
TWX-02DT提供的 “双口接线法” 完美解决了这个问题。它既可以采用自锁紧接插件，单线逐点连接，这对于刚接触PLC的学生打基础非常关键，能让他们深刻理解每一个输入输出点的对应关系；当学生熟练后，又可以通过排线一次性连接，大大提高了实验连线的速度，让我们能把更多课堂时间用在分析控制要求、优化程序结构上。
3. 贴近实际工业控制
这套装置的设计理念很“接地气”。它的PLC主机采用了工业上广泛使用的三菱系列，实验台本身也配备了24V2A的直流稳压电源，这和我们实际工业控制柜里的电源配置是一致的。学生在这里习惯了24V的安全电压，养成了规范的接线习惯，将来走上工作岗位就能更快适应。而且，像“加工中心刀具库选择控制”、“自动售货机”这些实验项目，本身就是工业现场或现实生活的典型应用，有很强的迁移价值。
三、教学应用：从基础到综合的阶梯
我通常会把TWX-02DT的二十二个主要实验项目分成三个阶段来教学：
第一阶段：基础能力训练
利用实验台本身的资源，完成“与、或、非逻辑功能实验”、“定时器、计数器功能实验”等基础验证型实验。这个阶段主要熟悉PLC的编程软件、基本指令和接线方法，掌握PLC的基础知识。
第二阶段：专项技能提升
开始结合挂箱进行专项训练。比如用“交通信号灯”挂箱，练习复杂的时序控制；用“LED数码管显示”挂箱，学习编码和译码逻辑；用“步进电机”挂箱，理解脉冲定位控制。每一个挂箱都对应一类典型的工业控制任务，学生们在完成这些任务的过程中，逐步掌握PLC的专项应用技能。
第三阶段：综合创新实践
到了学期末，我会设置一些综合性题目，让学生自由组合挂箱，或者进行二次开发。比如，尝试把“自动送料装车系统”和“邮件自动分拣系统”结合起来，设计一个简单的生产线流程。这种综合性的模拟实训，能很好地锻炼学生的系统思维和解决复杂问题的能力，为他们后续的毕业设计和顶岗实习打下坚实基础。
四、总结与展望
总的来说，这套 TWX-02DT 可编程控制器实验装置（型号：TWX-02DT）在我们学校的PLC课程教学中，扮演了“得力助手”的角色。它结构清晰、功能全面，既能满足基础教学的需求，又能支撑起高阶的工程训练。看着学生们从最初面对PLC主机的茫然，到后来能熟练地编写程序，控制着电机精确运转，让彩灯按照自己的想法闪烁，那种成就感是难以言喻的。
职业教育的核心在于“做中学”。一套好的教学设备，正是连接理论与实践的桥梁。TWX-02DT以其直观的演示、灵活的配置和贴近实际的仿真，很好地搭建了这座桥梁。我相信，随着我们教学改革的深入，这套装置还能开发出更多有创意的实训项目，帮助更多学生掌握自动化控制的核心技术，成为企业需要的技能型人才。
