TWDQ-1型电机及拖动技术实训装置

TWDQ-1型电机及拖动技术实训装置：我们的“电机实训小工厂”

我是职业院校电气自动化专业的实训指导教师。今天跟同行们聊聊我们实训室刚升级的主力设备——TWDQ-1型电机及拖动技术实训装置。这套设备综合了“电机学”“电机与拖动”“继电接触控制”“可编程控制器技术”及“工厂电气控制”等多门课程实训大纲的要求，属于那种一台设备顶半个实训室的“全能型选手”。

为什么选择它？——说说设备的几个亮点

<div class="quote">最关键的一点：安全。控制屏采用浮地设计，供电隔离，同时配备了内外电压型漏电保护和电流型漏电保护。强电连接线和插座都是全封闭结构，基本杜绝了触电风险。</div>

每次新生进实训室，我最头疼的就是强调安全。TWDQ-1最让我放心的地方就是它的保护机制。此外，装置采用组件式结构，所有实训挂件都是独立单元，面板上线路图清晰明了，学生一看就知道每个模块是干什么的。如果以后想扩展功能或者开新实训项目，直接加挂件就行，不会出现“买了两年就过时”的尴尬。

还有一个特别实用的设计——测量仪表这块。它把指针表、数模双显、数字表和智能化仪表都配齐了，还带超量程告警，仪表超量程自动切断电源。实训室里二十几套设备同时开，以前学生操作不当烧表是家常便饭，现在这种情况基本杜绝了。

我们用它做什么？——实训项目全覆盖

这套装置的实训覆盖面非常广，从直流电机到变压器，从异步电机到同步电机，基本上电机类的教学项目都涵盖进去了。具体来说，直流电机这块我们可以做发电机的空载和外特性测试、并励电动机的机械特性测试，还有转动惯量测量。变压器部分除了常规的单三相变压器实验，还能做联接组别判断和不对称短路分析。

异步电机实训内容最多，从鼠笼式电机的起动和调速，到绕线式电机的转子串电阻起动，再到单相电容起动电机和双速电机的控制，一共有七八个项目。同步电机方面，可以做发电机的并网运行、同步电动机的起动和V形曲线测试。另外还有电动机机械特性测定，包括直流他励电动机和三相异步电动机在各种运行状态下的机械特性曲线测绘。

除了教材规定的项目，有些学有余力的学生还会利用装置的可扩展性，自己加挂PLC模块做一些控制设计，这正体现了装置的开放性设计理念。

配置清单速览：心里有数

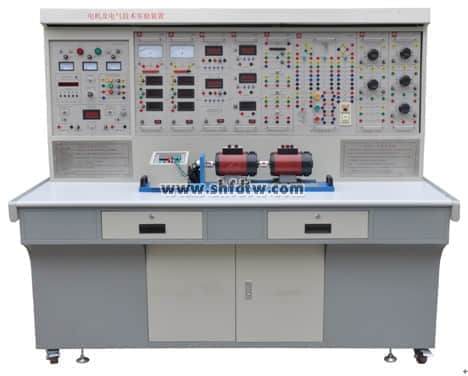

装置标配包括DQ01电源控制屏（铁质喷塑结构，铝质面板，输入三相四线380V±10%，装置容量＜1.5KVA，重量480Kg，外形尺寸187×73×160cm³）、DQ02实训桌（带抽屉和柜门，桌面防火防水，底部有万向轮和固定机构，方便布局移动）。电机部分配有直流并励电动机、三相鼠笼式异步电动机、三相线绕式异步电动机、三相同步电机、单相电容起动异步电动机、校正直流测功机以及三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）。测速系统采用不锈钢导轨配1024光电编码器，同心度控制在±5丝以内，电机运行噪声小，实训参数典型。仪表方面包括直流数字电压毫安安培表、单三相智能功率功率因数表（精度1.0级，量程450V/5A，可自动判别负载性质）、数模交流电流电压表及各类可调电阻器电抗器。

小结

总的来说，TWDQ-1型装置对职业院校的性价比相当高。它不仅支撑了常规教学，也为学生参加技能竞赛和职业技能等级考证提供了实操平台。强烈建议有意向采购或更新实训设备的院校，在考察时重点关注一下这套装置。
