（电脑自备）
TW-111A检测与转换技术实验台是在本公司多年生产传感器技术教学实验装置的基础上，为适应不同类别，不同层次的专业需要，新推出的模块化的新产品。
TW-111A检测与转换技术实验台主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实验需要。
您只要致电：021-55884001（袁经理）
我们可以解答 检测与传感转换技术实验台(配22种传感器) 的相关疑问！
我们可以帮您推荐符合您要求的 传感器转换技术,传感器检测实验台,检测转换实训台 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-96-510-1.html
一、特点：
1、转换电路板采用模块化结构，根据需要选择不同模块，也便于根据教学大纲变动增加新的实验模块。
2、传感器和转化电路模块正面印有电路原理图。这种直观性有助于学生增加感性认识、提高实验效果。
3、一个模块对应一类传感器，实验接线方便，电源具有自动保护功能。
传感器采用进口透明有机玻璃制作，比较直观。
二、技术参数：
输入电源
AC220V 50Hz
非线性误差
≤ 5%
直流电源
± 5V ± 15V
测量精度
≤ 1%
稳压系数
± 1%
功 耗
100VA
电压纹波
≤ 10mV
输出电流
1A
三、产品主要结构

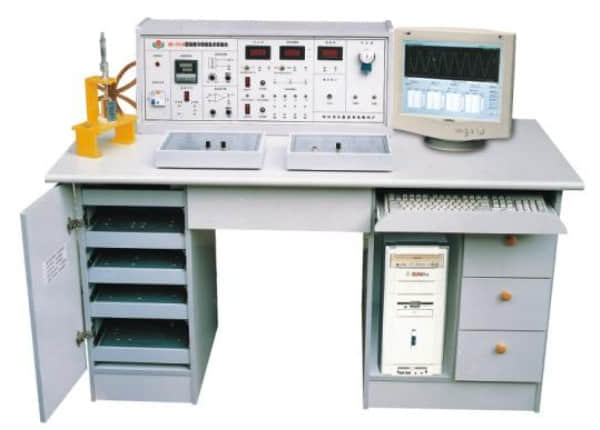

TW-111A检测与转换技术实验台由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验台桌六部分组成。
（一）主控台部分
提供高稳定的±5V、±15V、±2V-±10V（可调）、±2V-±24V（连续可调）、直流稳压电源；二组温度电源。主控台面板装有空气开关、电压、频率、转速显示表；温度表，温度控制仪微机电源。低频信号系统源1Hz-30Hz（可调）；音频信号源0.4KHz-10KHz；差动放大器，气压表、储气箱；RS232计算机串行接口。
（二）传感器种类及技术指标：
序号
实验模块
传感器名称
量 程
精 度
1
电阻霍尔式传感器
电阻式传感器
± 1mm
± 1.5%
2
霍尔式传感器
≥ 2mm
0.1%
3
电容式传感器
电容式传感器
± 5mm
± 1.3%
4
电感式传感器
电感式传感器
± 5mm
± 3%
5
光电式传感器
光电式传感器
0-2500转/分
≤ 1.5%
6
涡流式传感器
涡流式传感器
≥ 1mm
± 3%
7
温度式传感器
温度式传感器
0-80℃
± 2%
8
磁电式传感器
0 .5V/m
9
压电式加速度传感器
压电式加速度传器
1-30Hz
± 2%/s
10
光纤式传感器
光纤式传感器
≥1.5mm
± 1.5%
11
压力传感器
压力传感器
0-30kpa
± 2%
12
超声波传感器
超声波传感器
20-60cm
1cm
13
气敏传感器
50-200ppm
14
湿敏传感器
10-95%RH
± 5%
15
霍尔式转速传感器
0-2500 转/分
± 1.5%
16
热电偶、热电
E 型热电偶
0-800℃
± 3%
17
Rt100 铂电阻
0-800℃
± 2%
18
阻传感器
K 型热电偶
0-800℃
± 3%
19
铜电阻 Cu50
0-100℃
± 3%
20
涡流测速传感器
0-2500转/分
21
磁电测转速传感器
0-2500转/分
22
热释电红外传感器
热释电红外传感器
3200V/W
（三）实验模块：
1.电容式传感器转换电路模块
2.涡流式传感器转换电路模块
3.光电式传感器转换电路模块
4.光纤式传感器转换电路模块
5.超声波传感器转换电路模块
6.电阻传感器电路与霍尔式传感器转换电路模块
7.电感式传感器转换电路模块
8.压力传感器转换电路模块
9.压电式速度传感器转换电路模块
10.温度式传感器转换电路模块
（四）数据采集卡及处理软件
数据采集卡采用12位A/D转换、分辨率由1/2048，采样周期1ms—1000ms，采样速度可选择，即可单次采样亦能连续采样。标准RS-232接口，与计算机串行工作。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑，数据采集，特性曲线的分析、比较、文件存取、打印等。
（五）实验桌
实验桌规格1500×700×780（mm），实验桌的两个储存柜可分别安放实验模板和计算机主机及键盘，中间抽屉安放传感器。主件采用二种材料，第一种采用进口三聚氰胺树脂双面贴面板，选用优质PVC直线封边条，第二种实验桌面板采用密度板，防火板贴面后成形制作。
六、实验项目：
实验1：电阻式传感器的半桥性能实验
实验2：电阻式传感器的全桥性能实验
实验3：半桥、全桥性能实验
*实验4：电阻式传感器的震动实验
*实验5：电阻式传感器的电子秤实验
实验6：变面积式电容传感器特性实验
实验7：差动式电容传感器特性实验
*实验8：电容传感器的震动实验
*实验9：电容传感器的电子秤实验
实验10：差动变压器的特性实验
实验11：自感式差动变压器的特性实验
*实验12：差动变压器的震动实验
*实验13：差动变压器的电子秤实验
实验14：光电式传感器的转速测量实验
实验15：光电式传感器的旋转方向测量实验
实验16：接近式霍尔传感器实验
实验17：霍尔传感器的转速测量实验
实验18：涡流传感器的位移特性实验
实验19：被测体材质对涡流传感器特性的影响实验
*实验20：涡流式传感器的震动实验
*实验21：涡流式传感器的电子工业秤实验
实验22：涡流式传感器的转速测量实验
实验23：温度传感器及温度控制实验（AD590）
实验24：K型热电偶的温度控制实验
实验25：E型热度电偶的温度控制实验
实验26：铂电阻的温度控制实验
实验27：铜电阻的温度控制实验
实验28：磁电式传感器的特性实验
实验29：磁电式传感器转速测量实验
*实验30：磁电式传感器的应用实验
实验31：压电加速度式传感器的特性实验
实验32：光纤传感器的位移特性实验
实验33：光纤传感器的振动实验
实验34：光纤传感器的转速测量实验
实验35：压阻式转压力传感器的特性实验
*实验36：压阻式传感器的差压测量
实验37：超声波传感器的位移特性实验
*实验38：超声波传感器的应用实验
实验39：气敏传感器的原理实验
实验40：湿度式传感器的原理实验
实验41：热释电红外传感器实验B型
实验42：移相器实验B型
实验43：相敏检波器实验B型
备注：带*号实验为思考实验
