TW-T29型 自动扶梯教学模型实训装置（小型）
一、设备概述
1.自动扶梯模型实训考核装置，是根据商用自动扶梯的维护和保养要求开发的一种实训平台。适合于各类职业院校和技工学校的自动扶梯安装与维保、楼宇自动化、机电自动化等电梯相关专业以及职业资格鉴定中心和培训考核机构。整个装置采用铝合金型材骨架、曳引装置、铝合金驱动装置、扶手驱动装置、梯路铝合金导轨、梯级传动链、铝合金梯级、梳齿前沿板、电气控制系统等部分组成。
2.电气控制采用西门子PLC系统，驱动采用变频节能控制；
3.整个扶梯模型安装在移动车上可以方便实现移动、旋转，方便教学。
二、技术参数
1、输入电源：三相四线（或三相五线）AC380V±10%，工频50Hz；
2、工作环境：环境温度为-5℃～+40℃，相对湿度＜85%（25℃）；
3、整机容量：≤2.5kVA；
4、模型尺寸：2150mm（长）×770mm（宽）×1600mm（高），控制柜尺寸：800mm（长）×800mm（宽）×1850mm（高）；
5、提升高度：300mm；
6、梯级结构：宽300mm，ABS注塑成型，拆装式结构
7、运载能力 ：20KG
8、驱动方式：PLC可编程控制，变频节能起动/运行；
9、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。
三、实训项目
1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。
2、认识自动扶梯安装保护装置的作用、安装位置包括：曳引链条断裂保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、制动器、机械锁紧装置等。
3、自动扶梯的基本安全操作与使用；。 4、梯级的拆装操作；
5、梳齿板的调整； 6、梳齿前沿板的调整； 7、扶手带的张紧的调整；
8、梯级链张紧的调整； 9、驱动链的调整； 10、扶梯防逆转机械实验；
11、上下部曳引链安全实验 12、主机断链安全实验

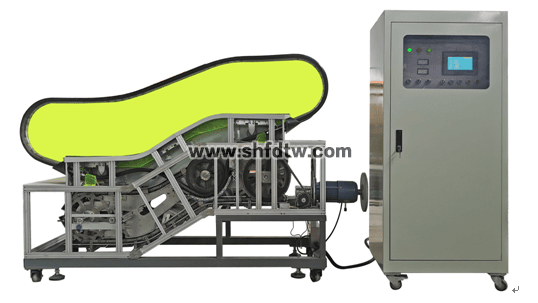

四、扶梯外形图

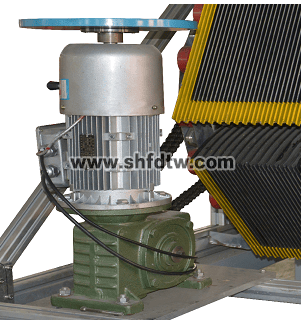

五、曳引装置（驱动）
由交流电机、专用减速器、制动器、手动盘车和传动齿轮等组成。
六、驱动链轮装置
1、传动齿轮采用10mm厚铝合金板材数控精加工而成，精度高重量轻，不生锈，
2、梯级链条采用1mm厚不锈钢制作主，铝制销轴，传动平稳，不起锈。
七、扶梯防逆转装置（机械加光电联锁）

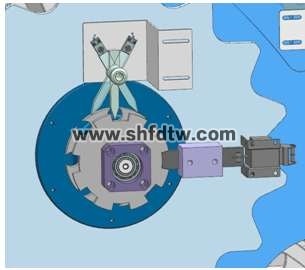

防逆转装置如下图，装置装在扶梯上部驱动位。在扶梯上行时凸轮顺时针转动，若扶梯发生异常情况而逆转则凸轮逆转，此时打杆使限位开关动作并使扶梯主刹动作从而使扶梯停止，反之亦然。同时此功能具备手动测试操作功能。
八、梯级（踏板）链轮张紧装置
采用弹簧式张紧装置，使梯级链条始终保持张紧状态，及时抵消在可控范围内因梯级伸长而造成梯级（踏板）等相关部件的偏离、晃荡、冲撞与噪声。本装置全部采用铝合金板材制作。

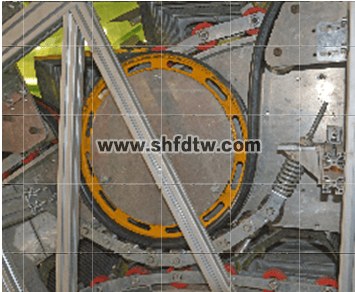

九、扶手带驱动装置
由扶手齿轮、扶手摩擦轮、张紧轮、托辊轮、压辊轮、托带链、回转链行扶手导轨组成扶手带动力系统。
十、设备主要配置
配置 | 扶梯桁架 | 铝合型材框架 | ||
拖动方式 | 西门子s7/200PLC可编程，变频节能控制 | |||
角度 | 35度 | |||
提升高度 | 300mm | |||
控制系统 | 通过光电感应检测，自动控制 | |||
电动机传动方式 | 蜗轮蜗杆传动 | |||
梯级结构 | ABS注塑成型，装配式结构 | |||
电源适应 | 三相交流电源380V±10%,220V±10% | |||
梯级宽度 | 300mm | |||
装饰 | 扶壁板 | 高度 | 450mm | |
材质 | 有机玻璃 | |||
厚度 | 8mm | |||
扶手带 | 型式 | 窄型扶手带 | ||
色彩 | 黑色(可选彩色) | |||
结构 | 扶手带为特制防老化制作，内镶嵌钢丝，内表面为耐磨、防水滑动层 | |||
梳齿板材质 | 铝合金 | |||
桁架 | 型材 | 欧标铝型材框架结构 | ||
规格 | 主框架30*60mm，次要支架30*30mm | |||
内外盖板 | 外盖板 | 1.5mm材质钣金冲压而成 | ||
内盖板 | 1.5mm材质钣金冲压而成 | |||
围裙板 | 左右围裙板 | 1.5mm材质钣金制作而成 | ||
上下平台 | 5mm透明有机玻璃 | |||
安全保护装置 | 起动铃声提示 | |||
电动机短路及过载保护 | ||||
节能装置—变频控制 | ||||
上下平台踏板安全装置 | ||||
上部扶手带入口安全装置 | ||||
下部扶手带入口安全装置 | ||||
上部曳引链安全装置 | ||||
下部曳引链安全装置 | ||||
主机链断链保护装置 | ||||
停止开关 | ||||
手动盘车轮 | ||||
急停按钮 | ||||
安全检测装置 | 上部钥匙起动 | |||
下部钥匙起动 | ||||
上部乘客检测 | ||||
下部乘客检测 | ||||
主机防逆转检测装置（机械部分+光电） | ||||
十一、配套工具清单
序号 | 名称 | 型号/规格 | 数量 | 单位 |
1 | 卷尺 | 3m | 1 | 把 |
2 | 万用表 | MF47 | 1 | 只 |
3 | 内六角扳手（组套） | BM-C9 | 1 | 套 |
4 | 全抛光梅花开口两用扳手 | 10 | 1 | 把 |
5 | 全抛光梅花开口两用扳手 | 13 | 1 | 把 |
7 | 全抛光梅花开口两用扳手 | 16 | 1 | 把 |
8 | 全抛光梅花开口两用扳手 | 18 | 1 | 把 |
9 | T型六角扳手 | 5mm | 1 | 把 |
10 | 开口扳手 | 8～10 | 1 | 把 |
11 | 开口扳手 | 12～14 | 1 | 把 |
12 | 开口扳手 | 17～19 | 1 | 把 |
13 | 一字穿心螺丝批 | 5×75 | 1 | 把 |
14 | 十字穿心螺丝批 | 5×75 | 1 | 把 |
15 | 工具箱 | 塑料大号 | 1 | 只 |
16 | 尖嘴钳 | 8寸 | 1 | 把 |
17 | 斜口钳 | 6寸 | 1 | 把 |
18 | 平口钳 | 8寸 | 1 | 把 |
19 | 活扳手 | 300×36 | 1 | 把 |
20 | 钢板尺 | 300mm | 1 | 把 |
