TWP-W167型 超声光栅实验仪
光波在液体介质中传播时被超声波衍射的现象，称为超声致光衍射（亦称声光效应），这种现象是光波与介质中声波相互作用的结果。超声波调制了液体的密度，使原来均匀透明的液体，变成折射率周期变化的 “超声光栅”，当光束穿过时，就会产生衍射现象，由此可以准确测量声波在液体中的传播速度。并且，由于激光技术和超声技术的发展，使声光效应得到了广泛的应用。通过完成超声光栅实验，可以了解声光效应的实验原理，并且可以利用声光效应测量声波在液体中的传播速度，在实验过程中学生还可以了解测微目镜的使用方法。
我公司生产的 TWP-W167超声光栅实验仪具有以下特点：
1．采用光学导轨形式，水平和垂直方向调节方便，并且摆脱了以前采用分光计平台的笨重形式，整个实验装置移动方便。
2．采用光学狭缝替代机械可调的狭缝装置，这样使得观察到的光栅光谱锐细明显，便于观察。
3．实验仪采用一体化结构，测量精度高，数据可靠。

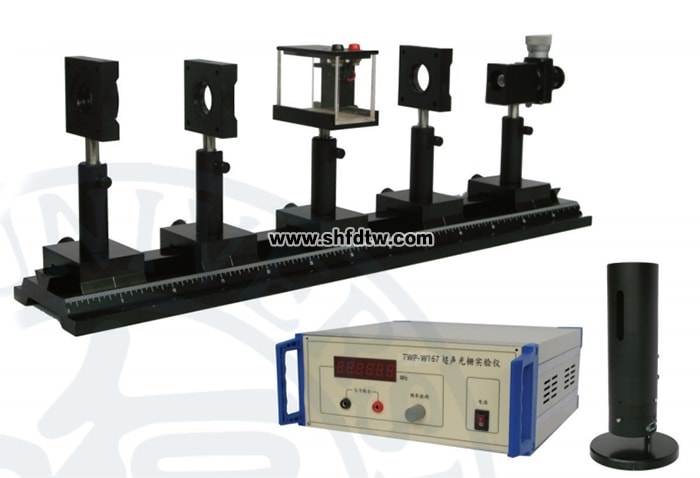

TWP-W167超声光栅实验仪主要由实验主机、钠灯光源、光学导轨、超声池、平行光管以及测微目镜系统等组成。
仪器主要技术参数：
1.超声信号源 频率调节范围：8.500－10.000MHz（连续可调），分辨率0.001MHz
2.光刻狭缝 缝宽：0.04mm，缝长：6mm
3.透镜 通光孔径： φ28mm，透镜焦距：157mm
4.超声池 长度：80mm，宽度：40mm，高度：59mm
5.测微目镜 测量范围：0－8mm，分辨率：0.01mm
6.光学导轨 长度：650mm，长度测量分辨率：1mm
