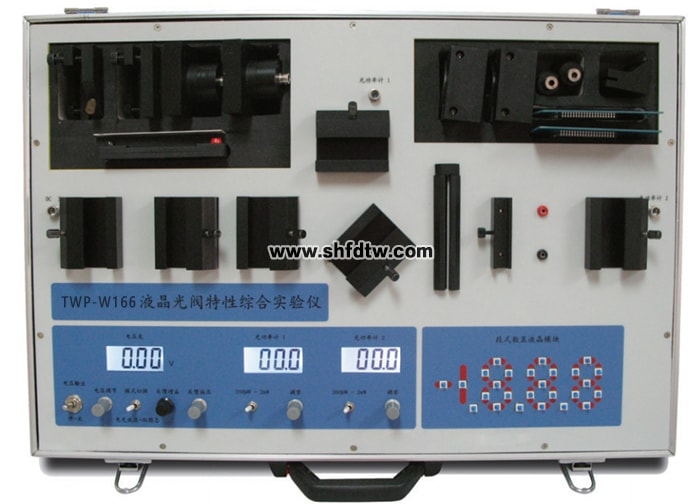

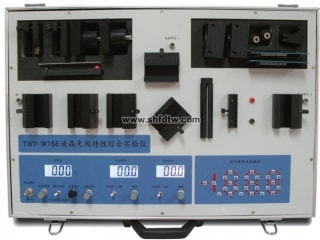

TWP-W166型 液晶光阀特性综合实验仪
早在上世纪 70 年代,液晶已作为物质存在的第四态开始写入各国学生的教科书。至今已成为由物理学家、化学家、生物学家和工程技术人员共同关心与研究的领域,在物理、化学、电子、生命科学等诸多领域有着广泛应用。其中液晶显示器件、光导液晶光阀、光调制器、光路转换开关等均是利用液晶电光效应的原理制成的。并且液晶还可充当混合光学双稳装置的工作物质,具有工作电压低、受光面大、易制作、易控制和易实现器件的集成化等优点。扭曲向列型液晶光阀作为液晶器件应用的基础及光学双稳态中的非线性介质,掌握其电光特性无论从实用角度或是物理实验教学角度都是很有意义的。
TWP-W166 型液晶光阀综合特性实验仪可完成以下物理实验:
1 .测定液晶样品的电光曲线,求得样品的阈值电压、饱和电压、对比度、陡度等电光效应的主要参数;
2 .演示最简单的段式液晶显示器件( TN-LCD )的显示原理;
3 .了解光电混合型双稳态装置的工作原理,调节合适的放大倍数及偏压,描绘出光强的双稳态曲线。
本仪器物理实验内容层次鲜明、概念清晰、稳定可靠、结构设计合理,可用于各高等院校普通物理实验以及设计性研究性实验。
仪器主要技术参数:
1.半导体激光器: 650nm 红光,功率 2mW 左右
2.方波电压: 频率 500Hz 左右,测量电光效应时 0 - 10V 左右(有效值)连续可调
3.光功率计: 两组,量程有 0 - 200 μ W 和 0 - 2mW 两档
4.段式液晶显示模块:数字式,常白型与常黑型各一块
