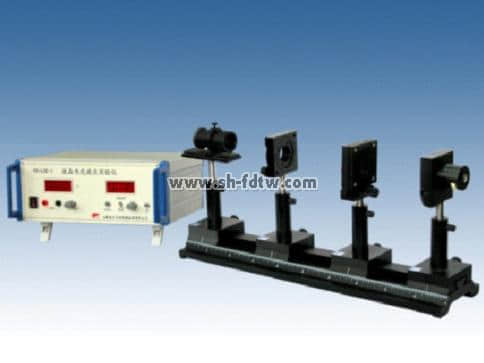

TWP-W165型 液晶电光效应实验仪
早在上世纪 70年代，液晶已作为物质存在的第四态开始写入各国学生的教科书。至今已成为由物理学家、化学家、生物学家和工程技术人员共同关心与研究的领域，在物理、化学、电子、生命科学等诸多领域有着广泛应用。其中液晶显示器件、光导液晶光阀、光调制器、光路转换开关等均是利用液晶电光效应的原理制成的。因此，掌握液晶电光效应从实用角度或物理实验教学角度都是很有意义的。
TWP-W165型液晶电光效应实验仪具有以下优点：
1. 仪器导轨、滑块、转盘等均采用高强度铝合金制作，立杆材料为不锈钢。具有体积小、重量轻、不会生锈等优点，转盘经特别设计，可细调。导轨采用燕尾型结构，移动时直线定位好，固定时牢固可靠。
2．用框架型结构固定液晶样品，牢固美观；采用接线柱方式给样品通电，方便安全。
3．所用装置配件均为光学通用配件（含常用光功率计），除可做液晶电光效应实验外，还可用于光偏振等光学实验或用于测定半导体激光器工作电流与出射光强的关系。
本仪器可用于高校基础物理实验、近代物理实验、设计研究性实验及演示实验等。
应用本仪器可以完成以下实验：
1．测定液晶样品的电光曲线，求得样品的阈值电压、饱和电压、对比度、陡度等电光参数。
2．自配数字存储示波器可测液晶样品的电光响应曲线，求得液晶样品的响应时间。
3．用于演示最简单的液晶显示器件（TN-LCD）的显示原理。
4．配部分元件可做偏振光实验，验证马吕斯定律等光学实验。
仪器主要技术参数：
1．半导体激光器 3V DC 电源，输出650nm红光
2．液晶方波电压 0－10V左右（有效值）连续可调，频率500Hz左右
3．光功率计 量程为0－200 μ W 和 0－2mW两档，三位半LCD显示
