TWJ-Z312型 链、万向节传动系统综合实验台
TWJ-Z312型链、万向节传动系统综合实验台的教学应用与实践
一、实验台概述与设计定位
各位同仁，今天我想跟大家聊聊我们实训课堂上正在用的TWJ-Z312型链、万向节传动系统综合实验台。这台设备在机械基础课程的教学中可以说是一个很实用的教具。说实话，传动系统这部分内容，光靠课本上的原理图，学生是很难真正理解其中的运动规律的。链传动里面的多边形效应、万向节传动里面的瞬时传动比波动，这些概念你讲十遍不如让学生动手测一遍。

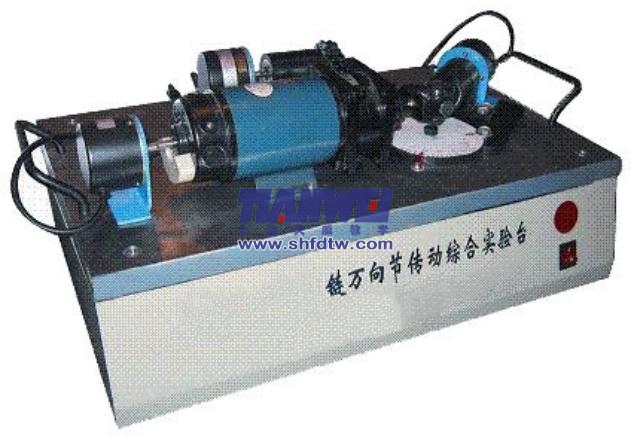

TWJ-Z312型实验台的整体设计思路就是“眼见为实”。它配备了90W的驱动电机，转速可以在0到250转/分之间调节，这个调速范围基本覆盖了教学演示和实验操作的需求。电机带动链轮或万向节运转，学生通过配套的测试仪器，可以直接读取和记录传动过程中的速度波动数据。设备本身结构清晰，学生一眼就能看明白动力是怎么从输入端传到输出端的。
二、链传动实验的教学实践
（一）多边形效应的直观验证
链传动这一块，我们安排了两种对比实验。第一种是主从动链轮齿数不一样的情况。实验台上配了小链轮Z=11和大链轮Z=15，学生把这两个链轮装上去，开动机器，就能测到瞬时传动比是在不断波动的。这种波动就是链传动特有的多边形效应——链条绕上链轮的时候，运动不是匀速的，而是一顿一顿地往前走。学生看到测试曲线上那一条起伏的波形，再对照理论计算值，理解一下子就深了。
第二种是把从动链轮换成和主动链轮齿数一样的。这时候测出来的瞬时传动比就稳定多了，基本上是一条直线。两种状态一对比，学生自己就能总结出规律——齿数比越接近1，传动越平稳。而且这个实验台的一个好处是从动链轮是可以更换的，我们实验室还配了其他齿数的链轮，学生可以多做几组数据，自己画曲线分析，比直接告诉他们结论效果好得多。
（二）实验操作中的注意事项
在实际操作中，我要提醒大家注意几点。电机启动前要检查链条的张紧程度，太松了会跳齿，太紧了磨损大。转速的调节也要循序渐进，从低速慢慢往上加，让学生观察不同转速下波动幅度的变化。数据记录的时候，每组工况至少要测三次取平均值，这是培养学生严谨实验习惯的好机会。
三、万向节传动实验的教学探索
（一）单万向节的传动比波动
万向节这部分实验也分两个层次。单万向节实验是基础，学生把单万向节装到实验台上，开动机器就能看到输出轴的转速在忽快忽慢地变化。这个实验台特别设计了一个很巧妙的结构——万向节支座可以平移，还能在0到45°范围内摆动。也就是说，学生可以改变主从动轴之间的夹角，看看不同角度下传动比波动的幅度有什么变化。夹角越大，波动越明显，这个结论学生是自己动手做出来的，印象特别深。
（二）双万向节的等速条件
单万向节做完之后，换成双万向节。双万向节如果安装得当，是可以实现瞬时传动比恒定的。学生在实验台上调整两个万向节叉的相位关系，找到一个合适的角度，就能看到输出转速变得均匀了。这个实验的关键在于让学生理解“双万向节等速传动的条件”——中间轴两端的叉面必须在同一平面内。学生调整、测试、再调整、再测试，反复几次之后，这个知识点就真正内化了。
四、教学体会与应用建议
从这几年的教学实践来看，TWJ-Z312型实验台最大的价值在于它把抽象的传动理论变成了看得见、摸得着、测得出的物理量。学生不再是死记硬背“链传动有多边形效应”“万向节传动比不恒定”这些结论，而是自己动手操作、读取数据、绘制曲线、验证理论。这种理实一体化的教学模式，对职业院校的学生来说特别适用。
我建议在使用这套设备的时候，可以把理论课时和实验课时做个合理的配比。先花一到两个课时讲清楚基本原理和公式推导，然后安排三到四个课时的实验操作，让学生分组完成链传动和万向节两个大实验。每个实验都要求学生写实验报告，内容包括实验目的、操作步骤、数据记录、曲线绘制和误差分析。这样一轮下来，学生对传动系统的理解就不仅仅是停留在书本上了。
另外，实验台的日常维护也不能忽视。每次使用完要清理链条和万向节上的油污，定期检查紧固件有没有松动，电机要注意散热。设备保养好了，使用寿命才会长，教学效果才有保障。
总而言之，TWJ-Z312型链、万向节传动系统综合实验台是一台很适合职业院校机械类专业教学使用的设备。它结构直观、操作简便、实验内容丰富，能够有效帮助学生建立对链传动和万向节传动的感性认识，同时培养他们的动手能力和数据分析能力。希望各位同仁在教学中有机会也可以试试，相信会有不错的收获。
