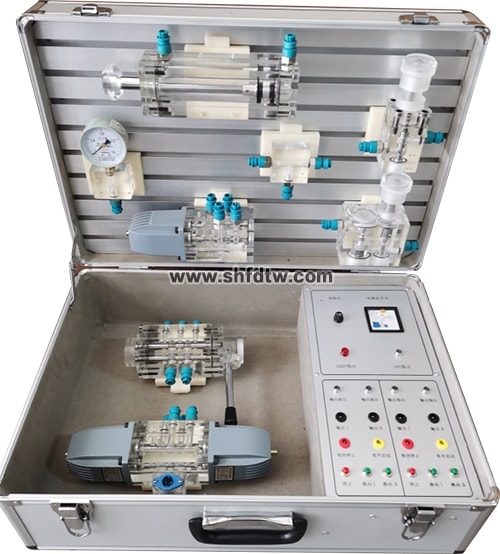

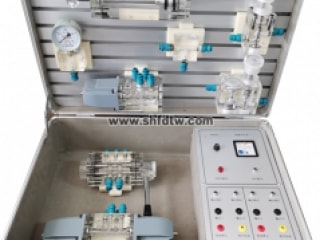

TW-QY36便携式液压传动基础实训箱
一、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.装置容量：＜0.5kVA
3.实训箱外形尺寸：550mm×350mm×230mm
4.定量齿轮泵：额定压力2.5MPa，额定流量 4L/min
5.交流调速电机：额定电压 AC220V，额定功率250W，额定转速1400r/min
二、技术要求
1.装置采用模块化设计，液压系统回路建立在铝型材组建的平台上，电气控制部分采用挂箱结构，泵站采用透明有机玻璃设计，供/回油均采用快速接头连接方式，可根据实训需要随时更换操作地点。也可以直接放置理论教室，边讲理论边演示动作及过程，加强加深对理论的理解。
2.液压元件采用透明有机玻璃加工的阀体，阀芯结构及动作状态均可清晰可见，系统用油专门采用工业红色液压油，系统运行时可清晰观察到液体的流向及液压元件阀芯的工作过程。
3.连接软管采用透明材质制作而成，配有封闭式快速接头，可以进行系统的反复插拔连接，操作方便，可靠性好。
三、基本配置及功能
1.装置由实训箱、实训对象、液压泵站、液压元件等组成。
序号 | 模块 | 名称 | 规格型号 | 数量 | 备注 |
1 | 基 础 平 台 | 电气控制实训箱 | 600mm×340mm×230mm | 1箱 | |
2 | 实训对象 | 采用：专用铝合金型材， | 1套 | ||
3 | 透 明 液 压 元 件 | 双作用液压缸 | 透明液压元件 | 1个 | |
4 | 三位四通电磁换向阀（O型） | 透明液压元件 | 1个 | ||
5 | 直动式溢流阀 | 透明液压元件 | 1个 | ||
6 | 先导式减压阀 | 透明液压元件 | 1个 | ||
7 | 节流阀 | 透明液压元件 | 1个 | ||
8 | 压力表座 | 透明液压元件 | 1个 | ||
9 | 耐震压力表 | 量程0～1.6MPa | 1个 | ||
10 | 液 压 泵 站 | 油箱 | 透明有机玻璃 | 1套 | |
11 | 交流调速电机 | 含调速器 | 1台 | ||
12 | 定量齿轮泵 | CB-B6 | 1台 | ||
13 | 液压油 | L-HL46号液压油 | 5KG | ||
14 | 电 气 控 制 部 件 | 调速器 | 调速范围：90～1400r/min | 1个 | |
15 | 接近开关 | 2个 | |||
16 | 其它 配件 | 电磁阀连接线 | 1根 | ||
17 | 国标电源线 | 1根 | |||
18 | 配套工具 | 螺丝刀 | 十字 | 1把 | |
19 | 活动钣手 | 0-150mm | 2把 | ||
20 | 资料 | 实训使用指导书 | 1本 |
2.实训装置基本配置及功能
四、实训项目
1、用手动换向阀的换向回路
2、用O型换向阀的换向回路
3、压力调定回路。
4、用减压阀的减压回路。
5、用溢流阀的调压回路。
6、进油节流调速回路。
7、回油节流调速回路。
8、变量泵调速回路。
9、自动控制换向回路。
