点击添加图片描述（最多60个字）编辑

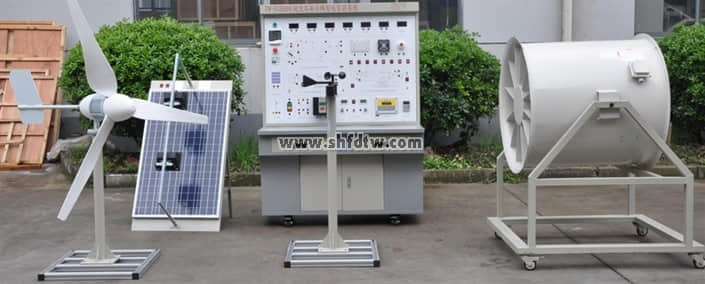

本产品是集于太阳能发电及风力发电为一体的新型教学实验系统。可完成风力发电和太阳能发电及基站的供电及并网逆变电源系统集成的相关实验及教学演示。可以帮助学生，进一步理解风力发电及太阳能光伏发电系统的理念、系统集成原理、单元组成、部件认知等方面的学习和工程实际应用技能。

您只要致电：021-55884001（袁经理）

我们可以解答 风光互补发电教学实验实训平台 的相关疑问！

我们可以帮您推荐符合您要求的 风光互补发电教学实验实训平台 相关产品！

找不到所需产品？请点击 产品导航页

当前产品页面地址：http://www.shfdtw.com/productshow-65-1506-1.html

二、产品特点

◆ 系统实验平台集成了室内温/湿度仪，风速测量、光照度测量系统，让使用者操作起来更直观。

◆ 系统采用32位数字化DSP技术，对蓄电池充放电进行全智能化的管理。

◆ 系统DC-AC并网同步电源，采用高频脉冲调制技术。具有小体积、高效率及高功率因数输出。

◆ 系统面板上采用直观的数字表和液晶显示，让用户了解当前系统工作状态。

◆ 系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能。

◆ 风光互补并网发电实训系统，可以让实训学生自行拆装移动，使用简便、无噪音、无污染。

◆ 系统增加市电与风光互补发电切换模块，让实验更具操作性。

◆ 增加分布式供电原理与实验电路，让学生增加对新知识的理解

三、主要技术规格参数

1、系统规格

◆ 系统工作电压：12/24V DC 220VAC

◆ 系统电流：50A

◆ 系统功率：900W

2、单晶硅太阳能电池规格

点击添加图片描述（最多60个字）编辑

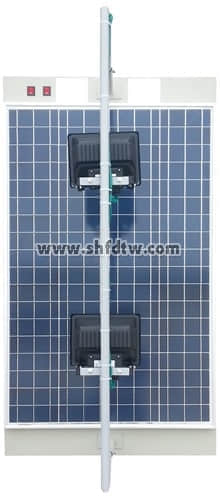

            太阳能电池

◆ 组件尺寸(L*W*H)：680*108*28mm×2

◆ 功率：90W×2

◆ 工作电压：17.05±0.5V×2

◆ 工作电流：5.2±0.10A，×2

◆ 短路电流：5.3±0.10A，×2

◆ 开路电压：21±0.5V

◆ 模拟小太阳模块：220VAC 500W金卤灯或1000W自然色太阳投光灯

3、风机力发电机参数

      永磁同步风力发电机

◆ 额定功率：400(W)

◆ 额定电压：12/24(V)

◆ 额定电流：33.3/16.7（A）

◆ 风轮直径：1.65(m)

◆ 启动风速：1.5(m/s)

◆ 额定风速：9.6(m/s)

◆ 安全风速：35(m/s)

◆ 工作形式：永磁同步发电机

◆ 风叶旋转方向：顺时针

◆ 风叶数量：3（片）

◆ 风叶材料：玻璃增强聚丙烯材料

◆ 电机材料：铝合金&不锈钢

4、模拟风洞模块

      模拟风洞

 ◆ 风量：32073 mз/h

 ◆ 风压：388Pa

 ◆ 转速：1440 r/min

 ◆ 功率：5.5kW

 ◆ 可调风速：0～13级连续可调

4、风光互补控制器规格

      风光互补控制器

◆ 工作电压：24VDC

◆ 充电功率：1000W

◆ 光伏功率：350W

◆ 风机功率：650W

◆ 充电方式：PWM脉宽调制

◆ 充电电流 35A

◆ 过放保护电压 11V

◆ 过放恢复电压 12.6V

◆ 输出保护电压 16V

◆ 卸载开始电压（出厂值）15.5V

◆ 卸载开始电流（出厂值） 15A

◆ 控制器设有蓄电池过充、过放电保护、蓄电池开路保护、负载过电压保护、夜间防反充电保护、输出短路保护、电池接反保护、欠压和过压防震荡保护、均衡充电、温度补偿、光控开关功能；

◆ 负载为100W以下的12V/24V直流负载，控制单元一通道为常开输出，另一通道为多类定时输出（光控开、光控关，定时开、定时关，）。

5、离网逆变电源

        离网逆变电源

◆ 直流输入电压：19～28VDC

◆ 额定蔬出功率：600W

◆ 输出电压：110/220VAC

◆ 输出波形：纯正弦波

◆ 输出频率：50Hz

◆ 工作效率：85%

◆ 功率因数：>0.88

◆ 波形失真率≤5%

◆ 工作环境：温度-20℃～50℃

◆ 相对湿度：﹤90﹪（25℃）

◆ 保护功能：极性反接、短路、过热、过载保护

6、并网同步逆变电源

    并网同步逆变电源

◆ AC标准电压范围：90V～140V/180V～260VAC

◆ AC频率范围： 55Hz～63Hz/45Hz～53Hz

◆ 并网输出功率：400W

◆ 输出电流总谐波失真：THDIAC <5%

◆ 相 位 差： <1%

◆ 孤岛效应保护： VAC;f AC

◆ 输出短路保护： 限流

◆ 显示方式： LED

◆ 待机功耗： <2W

◆ 夜间功耗： <1W

◆ 环境温度范围： -25 ℃～60℃

◆ 环境湿度： 0～99%(Indoor Type Design)

7、测风系统模块

      测风系统

◆ 测量范围 风速：0～60m/s  风向：0～360°

◆ 精 度   ±0.1m/s ± 3°

◆ 工作电源：AC 220V±20% 50HZ， DC12V、5V或其他供电。

◆ 记录间隔： 1分钟～240分钟连续可设置

◆ 内部存储： 4M bit

◆ 通讯接口： RS-232/485/USB通讯

◆ 环境温度： -40℃～50℃

◆ 转速传感器：0～5000 风力发电机转速检测显示（室内）

8、电表规格

◆ 直流电流表：× 2个，20A， 显示模式︰0.5”LED

◆ 直流电压表：× 2个，50V， 显示模式︰0.5”LED

◆ 交流电压表：× 2个，500V，显示模式︰0.5”LED

◆ 交流电流表：× 2个，5A， 显示模式︰0.5”LED

◆ 时间、温/湿度表：× 1个，-20～99.9℃ 显示时间，室内温、湿度

9、负载：

◆ 风扇：×1个，额定电压：12/24V，工作电流：0.25A，功率：3W

◆ 交通灯：1组(R,G,B)，额定电压：12/24V，工作电流：0.25A，功率：3W

◆ 蜂鸣器：×1个

◆ 马达：×1个，额定电压：12/24V，工作电流：0.35A，功率：5W 转速：20rmp/min

◆ 交流线性电阻负载：3～100W连续可调

◆ 直流模拟负载：12V/24V/28WLED路灯板，带PWM调光功能，输出功率可设置

10、电池：阀控式密封铅酸蓄电池

◆ 额定电压：12V

◆ 额定容量：150Ah

◆ 充电方法（恒压），循环︰充电电流为5.6A

11、监测系统：

 高性能风光互补智能控制器，含PC端Zigbee无线监控模块，与太阳能教学模块Zigbee发射模块，透过IEEE802.15.4标准无线协定截取I(电流)V(电压)值至PC端显示以便监控。

12、系统外形尺寸；长1400×宽550×高1700（㎜）附滚轮方便推动至户外教学。

13、监控软件

◆ PC监控模块：监控主机、监控软件。

◆ 显示内容：蓄电池电压、风机电压、光伏电压、风机电流、光伏电流、风机功率、光伏功率，能量模拟图，当前风速（米/秒），当前风向（度），当前风力资源平估。

点击添加图片描述（最多60个字）编辑

风力发电系统工作主界面

点击添加图片描述（最多60个字）编辑

风力电系统工作数据主界面（可切换不同曲线界面）

四、教学及研究实训项目

2、1、永磁同步风力发电机系统运行过程风能量变换演示和实验

实验1、风力发电基础理论原理性实验

实验2、风力发电系统设计实验

光伏系统综合检测平台

一、功能要求

1、光伏控制器测试—主要对离网光伏控制器性能进行测试分析，包括MPPT性能、转换效率、输出功率测算分析。

2、光伏离网逆变器测试—主要对离网光伏逆变器性能进行测试，包括耐压性能、功率分析、转换效率分析、负载波动性能分析测试等。

3、光伏并网逆变器测试—主要对并网光伏逆变器性能进行测试，包括启动电压标定、转换效率分析、输出功率分析。

4、光伏离网储能装置测试—主要针对离网光伏系统中的储能装置，包括铅酸蓄电池、胶体蓄电池、磷酸铁锂电池等储能装置进行测试，测试内容包括单节蓄电池内部阻抗分析、蓄电池组内部阻抗分析、蓄电池容量分析与蓄电池状态分析。

二、组成模块

整个光伏系统共分为4个主要模块，分别为光伏控制器检修测试模块、光伏离网逆变器检修测试模块、光伏并网逆变器检修测试模块与光伏储能装置测试模块。

1、光伏控制器检修测试模块

光伏控制器检修测试模块主要对光伏控制器的性能进行测试分析，通过光伏阵列模拟器给定不同工况下的阵列输出信息，通过直流功率分析对直流输出性能进行测试，标定MPPT性能与转换效率。

光伏控制器以控制板和功率板组成控制器的核心，能通过MPPT控制屏手动调节PWM占空比，实现开环参数给定，能在MPPT控制屏上显示当前电流、电压、功率、功率因数、占空比等实时数据。又可通过闭环参数给定实现自动MPPT点追踪。通过人机界面控制光源模拟装置运行状态，并可手动设置组件跟踪状；

测试总容量：3KW

系统可模拟太阳能电池板的输出特性

可模拟不同光照和温度下的IV性能曲线

通过填充因子可模拟多种太阳能电池的输出特性

可测试静态和动态下的MPPT性能

MPPT工作点实时显示在上位机软件中

具有强大的图形化上位机软件

文雅精度高，纹波电压低

采用ARM、DSP双CPU控制

具有过压、过流、过温、短路保护功能

对浪涌及最大负荷状态进行判断

判断半波整流、间歇性控制及失真波

基本精度:0.1%

小型设计(标准机架的一半

可用于测量极低电流:最小量为5mA

具有线路滤波功能

数据更新速度快(每秒种10个读数)

具有谐波测量功能

具有用户校准功能

利用外接传感器输入可测量大电流

2、光伏离网逆变器检修测试模块

光伏离网逆变器检修测试模块可对光伏离网逆变器转换效率与工作状况进行判定，完成对逆变器的性能的测试分析。

该模块将太阳电池方阵产生的直流电或蓄电池释放的直流电通过逆变器进行SPWM调制，逆变为单相220V和380V交流电，供交流负载使用。系统具有输入过、欠压保护，输出过载、短路保护，过热保护等功能。具有逆变输出的电压幅度、频率、功率因数、谐波检测和调整功能。

系统提供稳压电源，为离网逆变器提供标准可编程控制输出电源，确定电压与功率。

可编程电子负载辅助对电能质量进行消耗，确定光伏离网逆变器的输出功率计算。

 双重显示模式切换，电压、电流显示模式与功率输出显示模式互换，且界面设计简洁实用，使操作更简单，能帮助您很快完成设定值，窗口显示更简洁直观，电压、电流设定值与输出值一览无余，输出功率显示准确无误。

 采用温控风扇调节机内温度。

 CPU实时跟踪，使输出值可长期稳定.

 独特的回流功能，吸收电流达500mA,在停止输出或关机时可使输出端子上的电压在几十毫秒时间内降到零伏(对负载零冲击）。

 独特的拓扑结构电路，两级可调稳压的电路结构使电源在开关机瞬间对负载零冲击。

 高精度、高分辨率、低温漂、高稳定性（整机温漂小于50ppm，精度0.1%，分辨率V=10mV/100mV、I=1mA/10mA)

 记忆存储，能保存上次关机时设定的电压、电流值。内置软件锁定功能，可通过电脑软件操作将面板锁定，防止误操作。

 按键操作、飞梭调节（抛弃传统电位器调整）。

可编程，其内置的标准Modbus通讯协议使电源更易融入自动化系统。

3、光伏并网逆变器检修测试模块

光伏并网逆变器检修测试模块可对光伏并网逆变器转换效率与工作状况进行判定，完成对逆变器的性能的测试分析。

测试总容量：3KW

系统可模拟太阳能电池板的输出特性

可模拟不同光照和温度下的IV性能曲线

通过填充因子可模拟多种太阳能电池的输出特性

可测试静态和动态下的MPPT性能

MPPT工作点实时显示在上位机软件中

具有强大的图形化上位机软件

文雅精度高，纹波电压低

采用ARM、DSP双CPU控制

具有过压、过流、过温、短路保护功能

对浪涌及最大负荷状态进行判断

判断半波整流、间歇性控制及失真波

基本精度:0.1%

4、光伏储能装置测试模块

光伏储能装置测试模块采用交流注入测试方法，能够精确测量蓄电池两端电压与内阻，精确测量蓄电池电压和内阻值并估算容量，并以此来判断蓄电池的好坏、技术状态的优劣和预估寿命。即可完成单节蓄电池测量，也可对蓄电池组进行测量。

支持离线和在线两种方式测量，并且稳定度极高，能够快速测量蓄电池内阻、电压和容量。

.智能化、数字化，全中文操作菜单、准确测量、操作简单。

重量不超过0.5Kg，手持式与腰跨式双重设计，单人操作，全程自动测量。

满足各种电池内阻检测标准，必须收录齐全的蓄电池内阻参数数据库，并能根据不同电池自己定义蓄电池标准内阻。

测试方法简单，不会影响蓄电池的工作状态，也不会产生安全隐患。

仪表本身可大量存储测试数据，并能在仪表上进行结论性查询和分析，也可将蓄电池测试数据用U盘导出到计算机软件中生成图表和曲线进行分析。

测试报表可以方便的导入Excel和Word文件，并以指定的格式打印成报告，方便管理，以减少工作量。

四端多用途测试夹，集测试夹、探针等功能于一体，能够适应98%以上的电池连接安装方式和电池极柱形式。
