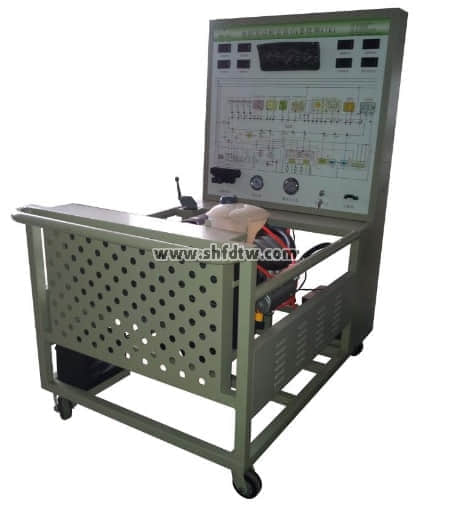

点击添加图片描述（最多60个字）编辑TW-FD54电控汽油发动机运行实训台采用翻新桑塔纳AFE电控汽油发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。发动机可进行起动、加速、减速等正常工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。TW-FD54电控汽油发动机运行实训台适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
您只要致电：021-55884001（袁经理）
我们可以解答 电控汽油发动机运行实训台 的相关疑问！
我们可以帮您推荐符合您要求的 电控汽油发动机运行实训台 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-53-1678-1.html
二．功能特点
1.真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程,发动机可进行起动、加速、减速等正常工况的实践操作。
2.实训台由发动机总成及运行附件的固定台架和运行检测控制面板台架两部分组成。
3.实训台面板上绘有彩色UV平板喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理；面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色系统电路图。
4.实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
6.实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速等参数变化；
7.实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
8.实训台配备有电源总开关、防护保护装置。
9.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三．技术规格
工作电源：直流12V(蓄电池：60AH 12V）
燃油标号：依发动机型号
油箱容积：10L
工作温度：-40℃～+50℃
颜色：7032
钢管：40*40*3mm
面板机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：120*80mm
该设各采用高尔夫1. 4T缸内直喷电拉汽油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控汽油发动机的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车发动机和维修实训的教学需要。
二、功能特点
1．真实可运行的电控汽油发动机，充分展示电控汽油发动机的组成结构和工作过程。
2实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色
的彩色电路图，表面喷涂光油：学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理。
3．实训台面板上安装有汽车仪表、燃油压力表、真空压力表，可实时显示发动机转速、喷油压力、进气岐管压力等参数变化。
4实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5．实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析等自诊断功能。
6．实训台配备有油门控制装置，可方便对发动机加速减速。
7 实训台配备有电源总开关、水箱防护罩、飞轮防护翠等安装保护装置。
8实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9．汽车无线诊断与智能故障设置考核平台：（投标现场必须提供演示）采用安卓智能系统和采用局域网智能考核，将考评软件设计成可在手机上安装的APP软件，采用每个手机都拥有的WIFI组网功能与装有故障板的教学台架进行通讯。利用权限管理，教师、学生可同时连接到同一台教学实训台架，可实现50名学生同时考核，教师可在系统中读出答题情况，统计分数、生成成绩单等操作。
(1)权限管理：此考核平台采用智能系统，设置管理员、教师、学生权限。管理员权限可对系统的ID、密码、考题范围等进行管理，教师权限可进行考试试题、学生班级信息、出题及试卷存储、成绩查询、成绩单输出等操作，学生权限可进行学生信息管理、答题等操作。
(2) wifi连接：教师、学生的安卓设备通过wifi与台架上故障设置系统服务器连接，组成局域网。其中包含2中组网模式：
热点模式：当故障设置板运行在热点模式时，用户可用打开了WIFI功能的移动终端直接搜索到该设备的SSID，并连接。无通过无线路由器，多个智能设备直接连接到故障设置板。此模式适合单节专一实训课时的台架考核管理。
终端模式：当故障设置板运行为终端模式时，自动连接到预先设置好的WIFI路由器，移动终端用户也连接到同一局域网的路由器，然后在故障设置和测评软件上搜索到设备的IP并连接。此模式适合管理多个实训考核项目。
(3)故障设置功能：app软件可设置多种故障类型，如信号短路、对高短路、对地短路、信号反接、接触不良、偶发故障等等故障。软件设置故障并传送服务器后，台架出现相应故障，学生可通过相关检测对故障进行诊断，从而达到实训和考核目的。
(4)台桨信息管理：故障设置系统服务器支持SD卡传输台架信息并存储，方便对台架信息、考题、学生信息进行管理。
(5)考核模式：具备3中考核模式：
实训模式：教师选中单个或多个故障点及故障类型设置，台架即出现相应故障，适合教师进行实训讲解时使用。
多人考核模式：同时接入最多50名学生，教师权限设置考试时间及分值，可调用存储的试题或新编试题发送试卷，台架出现相应
故障，学生按检测流程检测并进行诊断和答题。学生答题后故障设置系统服务器不会对台架故障进行恢复。适合小组考核或练习。
单人考核模式：教师选择单个学生考核，设置考试时间及分值，学生答题正确的故障点将恢复正常。适合学生技能点考核。
(6)成绩查询及成绩单导出：教师点击考试结束或考试时间到限后，软件将生产成绩单，教师权限可查询所有学生成绩以及单个学生答题情况，并可转换成excel文档导出到软件和SD中，方便教师对成绩单的管理。学生权限可查询自己的答题情况，并纠正，达到教学目的。
三、技术参数
1．外形尺寸：1400×1000×1800mm（长×宽×高）
2．工作电源：直流12V
3．燃油标号：依发动机型号
4．油箱容积：10L
5．工作温度： 40℃~+50℃
