机械构造与创新实验

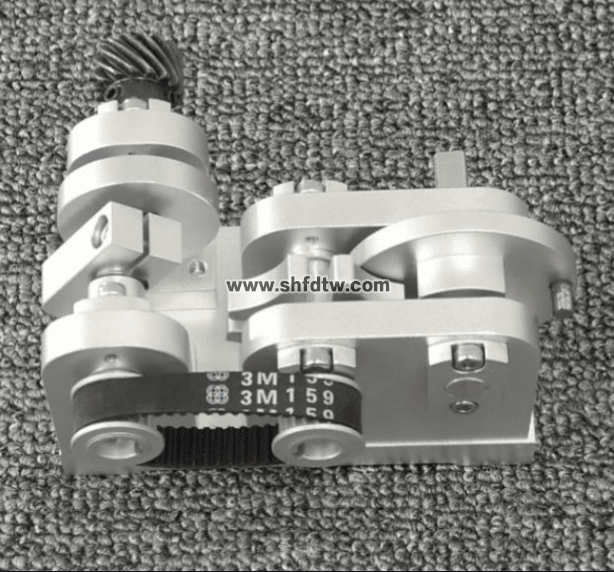

TW-Z43皮带轮带动槽轮机构

▲一、实验装置功能：

1.整体装置可组合拆装；

2.整体装置可实现三种以上传动机构；

3.拆装教具组合为一个整体，实现三种以上传动机构联动；

4.配套标准竞赛规程；

▲二、拆装教具需具备如下零件：

1.整体零件须包含：L型支撑座、T型轴套、槽轮连接键、槽轮连接轴、槽轮支撑座、从动槽轮、底座、滑块、皮带轮连接轴、输入轴、双边轴套、销、斜齿轮拨盘连接键、斜齿轮连接轴、斜齿轮驱动盘、斜齿轮、轴套、主动拨盘、主动拨盘连接键、主动拨盘连接销；

▲三、教学配套：

1.2D工程图；

2.2D装配图；

四、材质要求：

1. 钢、铝；
