机械构造与创新实验

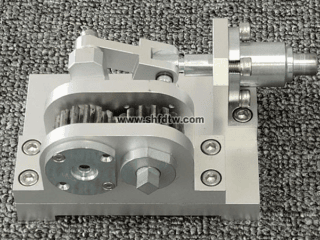

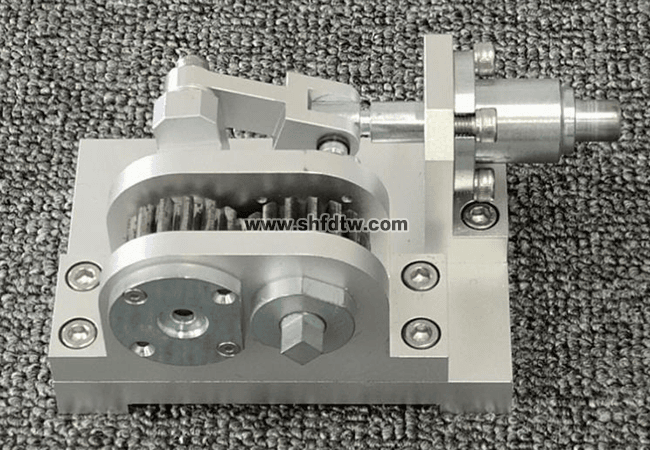

TW-Z42齿轮传动式偏心滑块机构

▲一、实验装置功能：

1.整体装置可组合拆装；

2.整体装置可实现三种以上传动机构；

3.拆装教具组合为一个整体，实现三种以上传动机构联动；

4.配套竞赛标准任务书及评分标准；

▲二、拆装教具需具备如下零件：

1.整体零件须包含：基座、齿轮支承座、螺纹密封套、输入轴、圆柱齿轮≥2个、输出轴、输出轴端盖、轴套、偏心套、连杆、转销、活塞杆、缸体支座、缸体、输入轴端盖；

▲三、教学配套：

1.2D工程图；

2.2D装配图；

四、材质要求：

1. 钢、铝；
