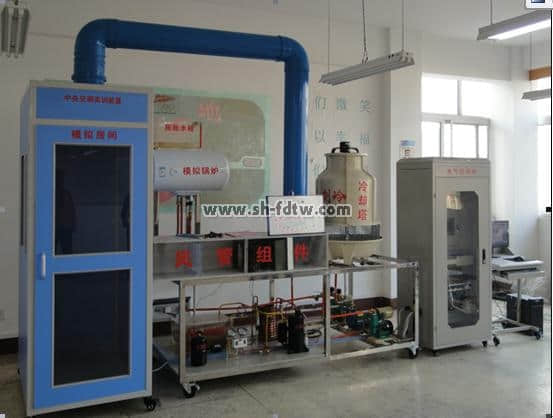

点击添加图片描述（最多60个字）编辑TW-J521型中央空调实训考核装置（网络型）系统采用水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱FX3U-38MR PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。
您只要致电：021-55884001（袁经理）
我们可以解答 中央空调实训考核装置（网络型） 的相关疑问！
我们可以帮您推荐符合您要求的 中央空调实训考核装置,网络型空调教学设备 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-93-1185-1.html
（一）功能
1、中央空调系统的认知及使用
2、制冷原理与热交换技术
3、中央空调系统常用传感器识别与应用
4、中央空调的PLC编程与控制应用
5、中央空调的运行操作及考核
6、中央空调运行保护与日常维护操作考核
7、中央空调故障维修及考核
8、变频器应用
9、触摸屏应用
10、计算机数据采集与组态控制技术应用
11、网络通讯技术及其应用。
（二）配置
1、电气参数
工作电源：三相五线380V±10%，50Hz
安全保护：具有接地保护，漏电保护，过流保护。
额定功率：<5KW
2、系统对象配置
设备整体与实际中央空调系统结构相同，采用开放式不锈钢框架结构，各部件布局合理操作方便。系统由制冷机组、冷却水系统、冷冻水系统、制热系统、空气调节系统（风管组件）、模拟房间、电控柜、计算机等部分组成，并配有集水器、分水器、膨胀水箱。
（1）制冷机组
由压缩机、螺旋式冷凝器、螺旋式蒸发器、储液罐、热力膨胀阀、视液镜、干燥过滤器等组成，管路中还设有控制阀等实训所必需的部件，管路中视液镜可观察制冷剂状态等设备组成。制冷机组主要完成制冷工作，制冷剂为R22。
（2）冷却水系统
由1套喷淋式冷却塔机组、2台冷却水泵组成，主要完成制冷机组冷却散热工作。
（3）冷冻水系统
由2台冷冻水泵、分水器、集水器、膨胀水箱等组成，主要完成制冷机组的冷冻水循环工作。
（4）制热系统
由模拟锅炉（电加热式）、1台热水泵组成，主要完成制热工作。
（5）空气调节系统（风管组件）
由过滤器、表冷器、普通风机、风道等组成，主要完成空气调节作用。
（6）模拟房间
由1套风机盘管、1套温度控制器及风量调节系统组成，主要完成房间的温度设定与空气调节作用。
（7）控制装置配置
整个中央空调采用PLC可编程控制器及工业总线控制，由计算机通过通信总线与PLC进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。在现场控制柜上可显示中央空调的所有运行数据，可进行全手动和自动运行操作。
3、PLC:三菱FX3U-38MR
4、变频器：三菱FR-S540E-0.75K-CH
5、触摸屏： 7英寸彩色触摸屏
6、软件配置
（1）PLC编程软件，配套PLC实训程序及实训指导书。
（2）中央空调配套组态软件。
（3）网络监控及智能考核软件，实现教师台和学生台电脑（30台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。
7、通讯配置
可以实现多台电脑联网控制系统。
8、工具仪表配置
（1）品牌台式微机1台 （校方自备）
（2）数字万用表1个
（3）装配工具1套
为什么要选择中央空调仿真教学设备？
很多人对于中央空调肯定是再熟悉不过的了，因为我们经常可以在一些工程或者是超市等等公共场所当中见到。而对于中央空调的应用，我们还需要知道的就是中央空调仿真教学设备的重要性同样是不可言喻的。我们现在的中央空调系统之所能够不断的进步和发展，而这一切跟我们有着足够好的教学是息息相关的。
而对于这样的一个教学设备，它实际上跟我们的中央空调肯定是会有区别的、在另外的一个方面来说，它能够具备自己更加出色的一个优势。首先第一个方面，在实际的系统当中，它能够具有一个效果更加出色的溢水和水位自动控制的保护装置，而这样一个装置系统的应用，使得我的教学设备得到了更好的保护。
可以说在我们教学的过程当中，正是因为这一装置的应用，才能够减少中央空调仿真教学设备操作的麻烦，能够最有效的防止设备当中的水溢出来。使得我们的操作变得更加的顺畅。同时在另外一个方面来说，我们的这样一个教学设备有着一个更加适合教学使用的制冷和制热系统，这也是它必须要了解的一个方面。
因为对于这样一个教学的设备，它的制冷和制热系统采用的是谁作为一个媒介的，而这样一个媒介的好处就是在于能够循环的使用。使得我们教学过程当中的成本大大降低，而且也更加符合我们教学的目的，让我们的教学过程班的更加的环保节约。所以这的一种设备肯定也是非常值得我们去选择的。

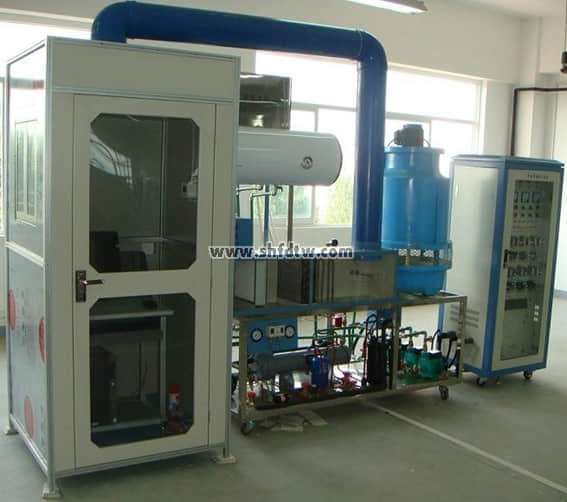

点击添加图片描述（最多60个字）编辑型号：TW-W12
