液压与PLC控制液压实训装置

液压与PLC控制液压实训装置

型号: TW-QY10
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 7012 个人关注过该产品

TW-QY10液压与PLC控制液压实训装置(导线连接)

一、概述:

    液压与 PLC控制液压实训装置是我公司根据高校机电一体化对电、液控制的教学大纲要求,我公司液压与PLC控制液压实训设备的优点,采用了开放型实训台结构,广泛征求专家教授与老师的意见,经不断创新改进研制而成的。

    集真实的液压元件、各执行模块、继电器控制单元、PLC编程控制技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)再和油箱固定在一起,油箱和控制屏单独放置;带有三相电源漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa。

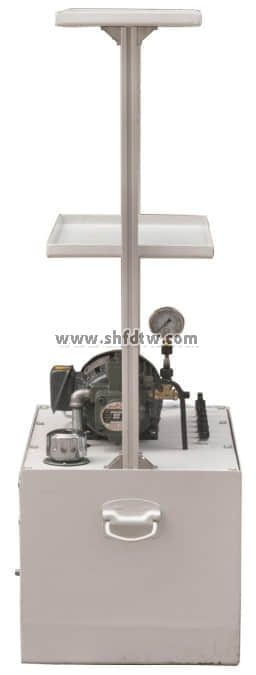

液压与PLC控制液压实训装置(图1)

二、实训装置功能:

1、实训装置由实训台、实训桌、电气控制模块、液压泵站、液压元件等组成。

2、实训台:铝材结构平台,主要用于安装液压相关元件,型材表面有标准的

两道固定槽最上面层主要以电气控制位置。

3、实训桌:铁质双层亚光密纹喷塑结构或全钢框架结构,带有集中收集实训遗油设计,实训桌下方设有元器件储存柜,用于存放元器件。

三、技术参数:

1、输入电源:三相五线,380V.允差±l0%,50Hz。

2、直流电源:DC24V

3、装置容量:<2kVA。

4、工作环境温度:-5℃~40℃;

5、工作湿度:≤90%(40℃时);

6、外形尺寸:1520mm×700mm×1750mm

7、液压泵站:最大容积60L.2mm钢板、变量叶片泵及电机、油温液面计、清

洁盖、空气滤清器、吸油过滤器、耐震不锈钢压力表,L-HL46号液压油。变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min。电机:额定电压380V.额定功率1.5kW,绝缘等级B。

8、电源模块:电源部分别配有一个380V电压表、直流电压表、电流表,监视装置的交、直流输入电源及电流指示。启动/停止按钮主要用于控制液压泵站与气泵是否通电。配置急停按钮等,提供电气控制电路中的AC220V交流电压、DC24V直流电压。

9、PLC 主机模块:三菱FX1S-20MR主机,主机为12点开关量输入,8点开关量输出。

10、配有控制模块:PLC主机模块、直流继电器模块、控制按钮模块、时间继电器模块等。

11、通过机械控制,传统继电器控制,先进的PLC自动控制及MGGS组态软件控制、监控技术于一体,灵活实现其功能。

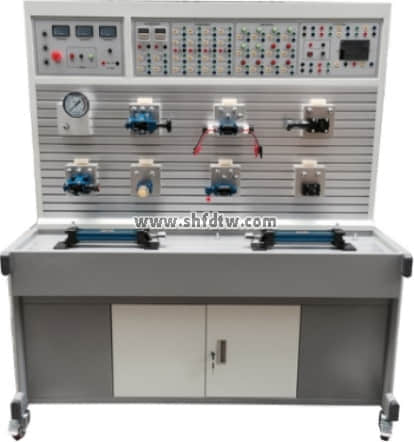

液压与PLC控制液压实训装置(图2)


四、液压元器件配置清单:


序号

型号/规格

名称

数量

单位

1


实训台

1

2

1520×700×1750(mm)

实训桌

1

3

FX1S-20MR

PLC主机模块

1

4

380V、24V

电源模块

1

5


控制按钮模块

1

6


时间继电器模块

1

7

泵站

电机

1

8

变量叶片泵

1

9

油温液面计

1

10

空气滤清器

1

11

吸油过滤器

1

12

耐震不锈钢压力表

1

13

油管托盘架

1

14

油箱

1

15

MOB40-200

双作用油缸

2

16

2FRM5-31B/15QB

二通流量阀(调速阀)

2

17

2WE6A61B/CG24N9Z5L

二位二通电磁换向阀

1

18

3WE6A61B/CG24N9Z5L

二位三通电磁换向阀

2

19

4WE6C61B/CG24N925L

二位四通电磁换向阀

1

20

4WMM6C50BF

二位四通手控换向阀

1

21

4WE6E61B/CG24N9Z5L

三位四通电磁换向阀(O)

1

22

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀(M)

1

23

DRVP10-1-10

单向节流阀

1

24

RVP10-10B

单向阀

1

25

DB10-1-50B/100U

先导式溢流阀

1

26

DBDH6P10B/100

直动式溢流阀

1

27

DZ10-1-30B/100

先导式顺序阀

1

28

DR10-4-50B/100Y

先导式减压阀

1

29

SV10PA2-30B

液控单向阀

2

30

HED40P15/100Z14L24

压力继电器

2

31


三通

4

32


四通

3

33

YN-100ZQ/10MPa

耐震压力表

1

34


行程开关

4

35

胶管

M16*1.5/8I-W-0.5M(装好快接头)

10

36

M16*1.5/8I-W-0.7M(装好快接头)

15

37


电机电源线

1

38

三菱

编程电缆

1

39

L-HL46

液压油

2

40


液压实训指导书

1

41


PLC编程软件、程序

1

42


工具

1


五、可以完成的实训项目

可完成几十种液压回路实训(学生也可自行设计搭建其它回路),典型实训如下:

1、单级调压回路

2、多级调压回路

3、减压回路

4、卸荷回路

5、进油节流调速回路

6、回油节流调速回路

7、旁油节流调速回路

8、液压缸差动连接的快速运动回路

9、调速阀短接速度换接回路

10、调速阀串联的速度换接回路

11、调速阀并联的速度换接回路

12、用换向阀的换向回路

13、用“O”型机能换向阀的锁紧回路

14、用液控单向阀的锁紧回路

15、用顺序阀控制的顺序动作回路

16、用压力继电器控制的顺序动作回路

17、用行程开关控制的顺序动作回路

18、用调速阀控制的同步回

19、PLC编程软件学习和使用

20、PLC与计算机的通讯,在线调试、监控

21、PLC控制的液压基本回路实训(优化控制)
