TW-360型可编程控制器实训装置
TW-360型实训装置的“硬核”结构拆解

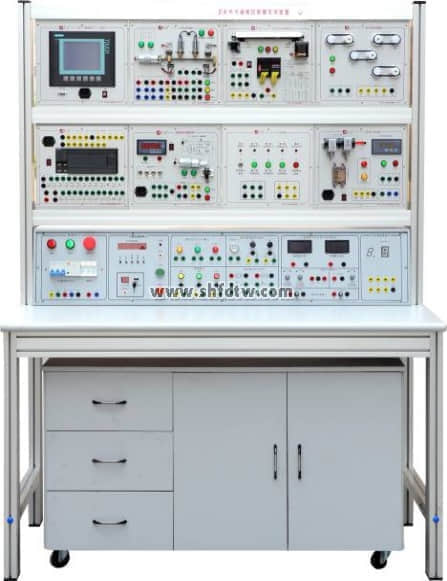

这个设备的全称是“TW-360型可编程控制器实训装置”。咱们先看看它“长”什么样，也就是它的硬件结构。
H2：模块化设计，灵活组合的“百变星君”
这套装置最让我满意的地方，就是它的模块化结构。
H3：铝木结构实训台，稳固又安全：整个台子是铝木结构的，桌面是那种高密度板，绝缘性很好。这一点对于我们做实训来说太重要了，学生万一不小心碰到，也能最大程度保证安全。台子尺寸是1300mm×750mm×1700mm，不大不小，一个工位一个学生操作起来刚刚好。
H3：标准化实训模块，想换就换：实训台上部有三根不锈钢型材，可以同时摆放8个实训模块。这些模块都是标准化的，接口通用。比如我们今天练PLC基础指令，就装上PLC主机模块；明天练变频器调速，就换上变频器模块。模块之间的切换非常方便，不用动螺丝刀，直接放上去就行。这大大提高了设备的利用率，也让我们可以根据教学进度随时调整实训内容。
H2：集成化实训屏，麻雀虽小五脏俱全
实训屏是这套设备的核心操作区，布局非常合理，从左到右分别是：
H3：电源控制与指示单元：这部分是总开关，有漏电保护、过流保护，还有急停开关。电源用的是三相五线制，电压380V，符合工业标准。旁边还有定时器兼报警记录仪，能记录学生操作中的错误次数，这对我们平时考核学生挺有帮助的。
H3：信号与执行单元：中间这部分集成了按钮、选择开关、指示灯、蜂鸣器、继电器、七段数码管等等。这些都是PLC控制系统中最基本的输入输出设备。学生可以直接用这些现成的元件来搭建控制电路，非常直观。
H3：模拟量与仪表单元：这部分提供了0～±10V的可调直流电压和4～20mA的可调直流电流输出，还有直流电压表和电流表。这在做变频器模拟量控制、或者一些需要模拟量输入的实训项目时，就派上大用场了。
三、丰富的实训项目，满足多层次教学需求
对于我们老师来说，设备买回来不是摆着看的，关键是要能开出课来。TW-360型可编程控制器实训装置在这方面确实很强大，配套的实训项目非常多，覆盖了从入门到提高的各个阶段。
H2：从基础到综合，覆盖PLC全栈技能
H3：PLC基础指令与编程训练：像我们最常用的电机控制（比如电机正反转、星三角启动）、交通灯控制、水塔水位自动控制、多种液体混合装置这些经典的实训项目，它都包含了。学生可以通过这些项目，熟练掌握三菱FX3U系列PLC的指令系统和编程方法。特别是交通灯控制，红绿灯的时序逻辑，学生们必须认真分析才能编出好程序，对逻辑思维的训练很有帮助。
H3：变频器控制技术实训：这套设备还集成了三菱E740变频器模块。学生可以练习变频器的基本参数设置、面板操作、外部端子控制（比如用开关控制电机的正反转和多段速），以及基于模拟量（电压/电流）的无级调速。这为他们将来在工业现场调试变频器打下了很好的基础。
H3：PLC与变频器的综合应用：这是更高层次的训练，也是现代工业自动化最常用的模式。比如“PLC控制变频器外部端子的电机正反转”、“PLC基于数字量控制的多段速调速”等实训项目，可以让学生深入理解工业网络控制系统的架构和编程思路。我们甚至可以让学生自己设计一个自动送料装车系统，用PLC控制变频器驱动电机，实现物料的自动传送。
四、设备的“软实力”与教学保障
除了看得见的硬件，这套设备在“软实力”上也做得不错。
H3：安全保障到位：所有的电源插座都是安全型的，连接导线也都是带绝缘护套的高强度安全型插拔线。学生在接线时，即使不小心碰到金属部分，因为有绝缘层保护，也基本不会有触电风险。这极大降低了我们实训课的安全管理压力。
H3：配套资源完善：设备配了很详细的实训指导书，里面每个项目的原理、接线图、参考程序都有。还提供了编程软件和PLC仿真培训软件，学生可以在电脑上先仿真验证程序，没问题了再下载到实物上运行，效率高，也不容易损坏设备。
H3：储物与维护方便：实训桌下面有个挺大的储物柜，左边是抽屉，可以放工具和实训资料；右边是个双开门的大柜子，能放8个备用模块。柜子底部还有导向轮，移动起来也很方便。
总结一下，用了这段时间，我觉得TW-360型可编程控制器实训装置是一款非常适合我们职业院校开展PLC教学的综合实训平台。它结构合理、功能全面、安全性高、实训项目丰富，能很好地满足从基础认知到综合技能训练的不同层次需求。如果咱们学校正打算更新或者建设PLC实训室，我真心推荐可以考虑一下这款设备，它确实能成为咱们教学的好帮手，也更能激发学生的学习兴趣，培养出符合企业需求的高素质技能人才。
好，今天就跟大家分享这么多，希望能给各位老师在选择设备时提供一点参考。如果有用过其他型号的同行，也欢迎一起交流讨论！
