流体力学实验室

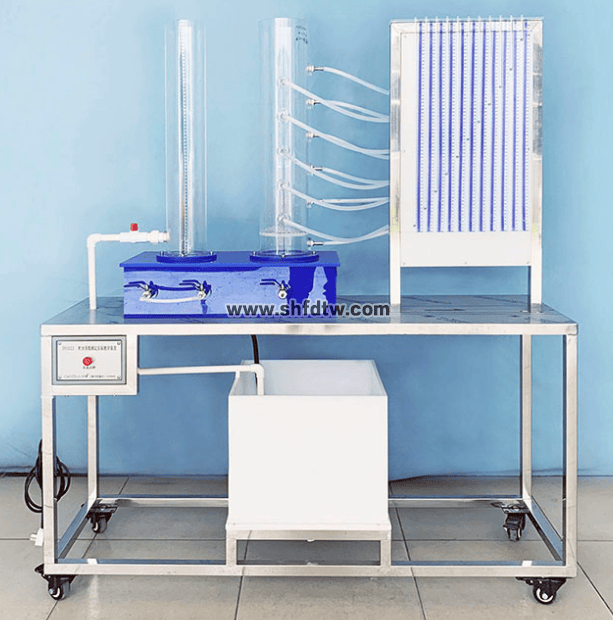

TW-LT643贮水系数测定实验装置

一.实验目的

实验模拟承压含水层水位下降释水过程。

二.技术指标

装置外形尺寸：1100*500*1600mm。

三.主要配置及参数

1.饱水装置：透明有机玻璃φ120*700mm，配有进水系统、出水系统、排放系统等。

2.潜水装置：透明有机玻璃φ150*700mm，配有进水系统、托料装置、排放系统、取样口测压孔11个，设有潜水模拟层。

3.不锈钢水阀1批、不锈钢取样口1批。

4.测压装置：测压装置11套，读数精度1mm。

5.250ml量筒2个，秒表1个，250ml烧杯1个，酸洗石英砂1批。

6.水箱：10mm厚PVC板、容积30L。

7.潜水泵：低噪音无锈蚀水泵，采用ABS全封闭防水绝缘安全外壳，抗腐蚀机芯，最大扬程4M。

8.有机玻璃基座1个，透明硅胶管若干。

9.304不锈钢台面、拉丝银双色板标牌。

10.电源控制系统：带灯自锁按钮开关（正泰）。

11.不锈钢框架（配脚轮均为万向轮带禁锢脚）等组成。
