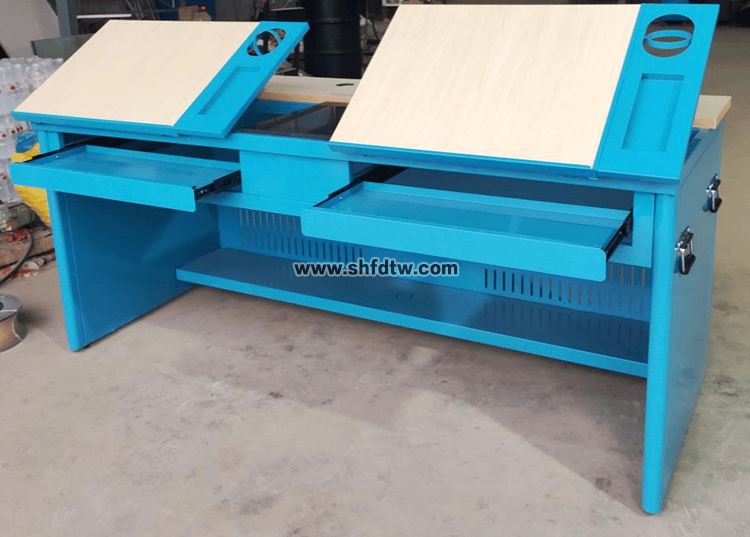

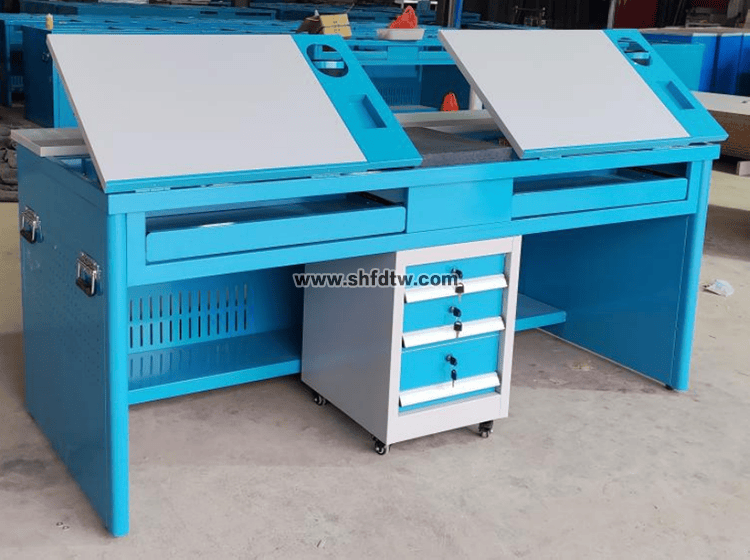

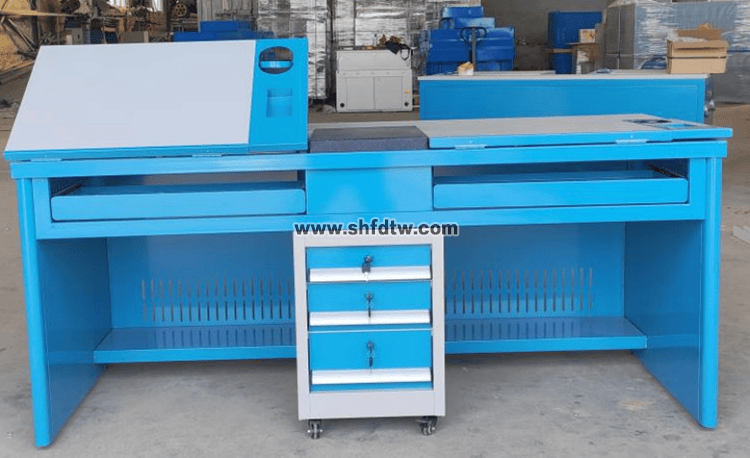

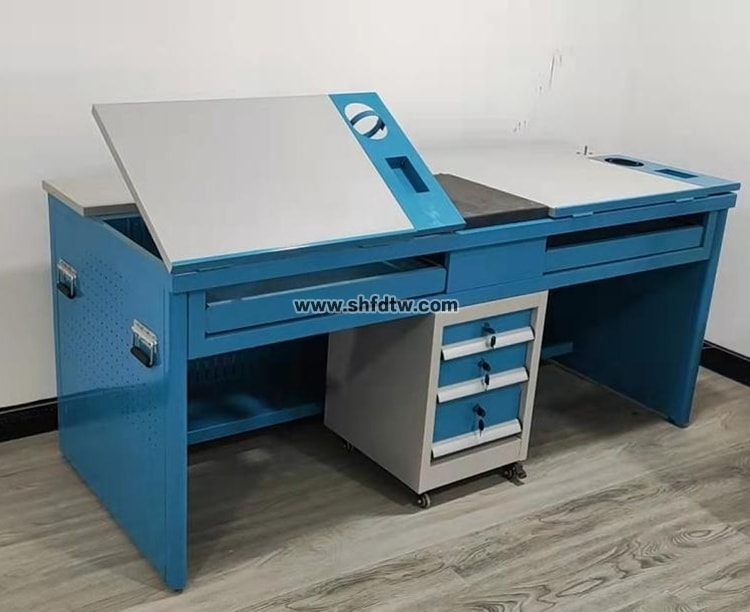

TWW-QG02双工位测绘实训桌
本产品整体采用整装钢木结构，桌面为整体平整设计，有几个部分组成，含显示器桌面、2个可倾角的绘图桌面（右侧含笔槽栏板），桌面中间为大理石平台（300*400*25mm）；绘图桌面下为键盘抽，左、右支架脚板旁边为主机托板。
规格：1800×750×800mm，尺寸偏差±10mm（桌体静电喷塑颜色：天蓝色
1、桌面：
前端显示器台面和2个位置的绘图板，水平放置时保证桌面和绘图桌面外观水平平整和四周边均对齐：三个桌面均采用不得小于25mm厚的桌面，表面贴压优质三聚氢胺饰面（枫木色）。用封边机对板材截面采用优质PVC封边条封边，没有爆口现象。
2、桌脚架：
均为钢结构，二边脚柱板和背板的边缘均有矩管40*40*1.0mm矩管框架，矩管外封有冲孔钢折板，其中左、右二侧脚片在矩管内、外均封有钢板；另外在左、右脚柱片板相应位置上安装有各二个拉手，方便抬搬实训桌；
3、桌体上部：
为电脑、绘图和测绘工作台面，桌架上框用扁管横梁支撑台面受力，绘图板前方配置有受力横梁。
4、桌面的左、右工位：

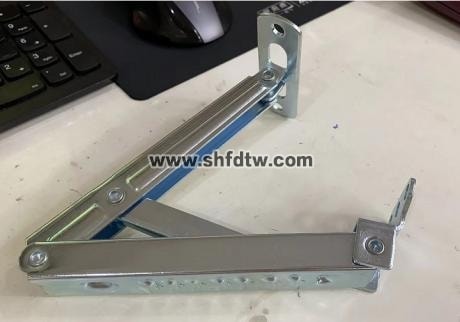

左、右桌面为角度可调手工绘图板（倾角角度的底部采用U字形槽的转轴结构，采用新的铰链如图）；手工绘图板右边安装有笔凹槽的功能板（可以同步倾角、固定结实不松动），绘图板靠身边采用钢板三边折板包裹绘图板，保证结实可靠；二工位中间放置大理石平板尺寸不低于300×400×25mm，用于零部件测量平台；如图。
5、手工绘图板下方是键盘抽（抽屉面为钢板三折，二端边护手工艺），键盘长度是不低于70cm 方便键盘和鼠标的使用，采用三节耐重导轨。
6、电脑显示放置并安装在台面前侧的前端长条桌面上，开2孔+塑料线盖。
7、悬挂主机架：钢制结构，承重：50Kg。
8、落地配置4个脚垫，配ABS注塑脚套，落地配有可调节脚座0-50mm。
9、大理石上油保护并覆有防油牛皮纸；
10、整体结实稳定，工艺细腻平整没有毛刺，焊缝均为满焊；喷涂颜色为天蓝色。
测绘桌绘图配件工具
序号 | 名称及型号 | 设备型号规格 | 数量 |
1 | 钢直尺 | 0—300 | 1 |
=2 | 橡皮锤 | 0.5Kg | 1 |
3 | 外径千分尺 | 0—25 | 1 |
4 | 外径千分尺 | 25—50 | 1 |
5 | 外径千分尺 | 50—75 | 1 |
6 | 内径千份尺 | 5-30（上量） | 1 |
7 | 内径千份尺 | 25-50（上量） | 1 |
8 | 深度游标卡尺 | 300（上量） | 1 |
9 | 百分表 | 0—0.8 | 1 |
10 | 活扳手 | 大250 | 1 |
11 | 活扳手 | 中200 | 1 |
12 | 活扳手 | 小150 | 1 |
13 | 梅花扳手 | 梅花扳手（8件套） | 1 |
14 | 套筒扳手 | 28件 | 1 |
15 | 呆扳手 | 8件套 | 1 |
16 | 内六角板手 | 内六角（9件套） | 1 |
17 | 工具箱 | 14寸（塑料的） | 1 |
18 | 十字起 | 十字起 | 1 |
19 | 一字起 | 一字起 | 1 |
20 | 丁字尺 | 45cm | 2 |
21 | 绘图板 | 2号450*600mm | 2 |
22 | 圆规 | 精密绘图仪器(5件） | 2 |
23 | 曲线板 | 25cm | 2 |
24 | 三角板 | 30cm多用斜边三角板 | 2 |
25 | 三棱比例尺 | 300mm | 2 |
26 | 多功能模块 | 2 | |
27 | 多用擦图片 | 不锈钢 | 2 |
28 | 绘图铅笔 | 5支一套 | 2 |
29 | 针管笔 | 英雄牌套装 | 2 |
30 | 美工刀 | 不锈钢 | 2 |
