基本速成制图模型
基本速成制图模型实践性较强，是培养学生利用投影法基本原理，培养认识图解并分析空间几何问题的知识，提高学生空间想象和形象思维以及绘制和阅读零、部件等图样的综合能力。该产品具有明显的代表性和经济性，是学生入手一份不可多得的实用性制图模型。
基本速成制图模型是根据劳动出版社和机械工业出版社《机械制图》专业教材精选具有代表性的各种机械零(部)件图样制成配有立体图(剖视图)的标准模型。
外盒尺寸：265×225×65mm

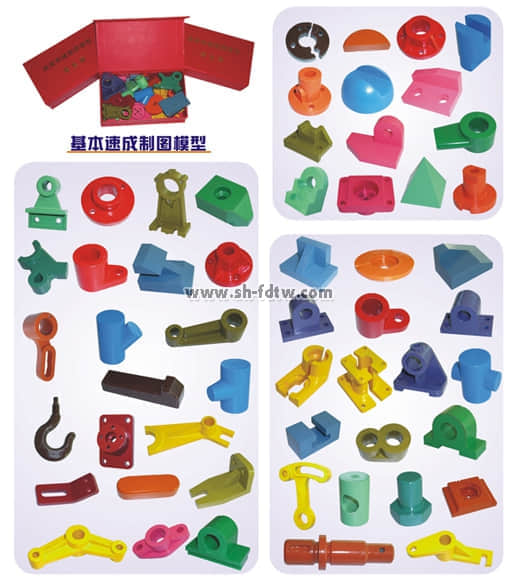

学生速成机械制图绘图立体零件模型（55件）
一、材料：塑料；
二、模型规格：20mm～90mm；

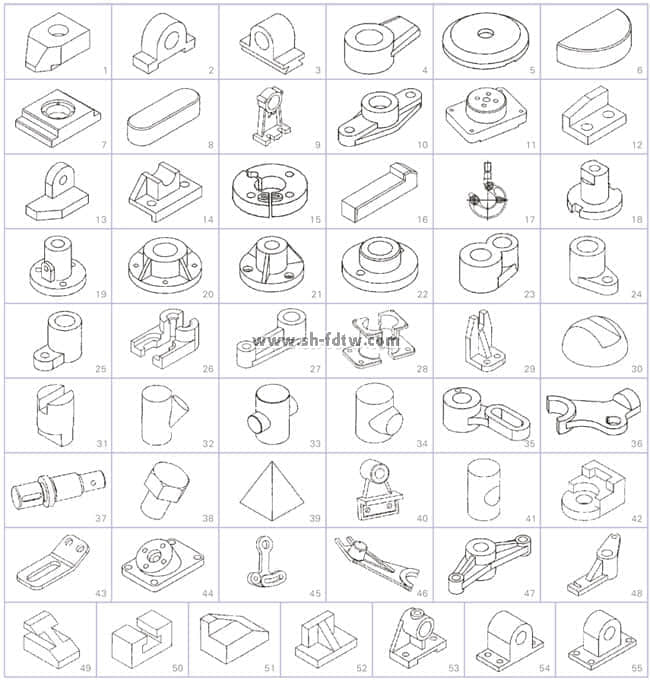

三、模型组成：学生速成机械制图绘图立体零件模型，每套至少包含55个零件模型，零件模型名称具体如下：
1.补画圆筒开槽体的左视图（对应王幼龙主编第三版《机械制图》图5-11）；
2.两表面的连接关系（对应劳动版第五版《机械制图》图5-2c）；
3.倾斜于投影面的截面的投影为类似形（对应劳动版第五版《机械制图》图5-26a）；
4.支架的斜二测图画法（对应王幼龙主编第三版《机械制图》图4-13）；
5.三视图的形成（对应王幼龙主编第三版《机械制图》图3-6）；
6.组合体的组合形成（对应劳动版第五版《机械制图》图5-1b）；
7.用线面分析法看图（对应王幼龙主编第三版《机械制图》图5-2b）；
8.切割式组合体（对应王幼龙主编第三版《机械制图》图5-6）；
9.基本视图的配置关系（对应王幼龙主编第三版《机械制图》图6-2）；
10.两表面的连接关系（对应劳动版第五版《机械制图》图5-2d）；
11.倾斜结构视图的形成（对应劳动版第五版《机械制图》图6-7）；
12.与投影面倾斜角度不大于30的圆，圆弧画法（对应劳动版第五版《机械制图》图6-34）；
13.轴承座的尺寸基准（对应王幼龙主编第三版《机械制图》图5-23）；
14.支架的结构分析（对应王幼龙主编第三版《机械制图》图8-42）；
15.用相交剖切面剖切时未剖到部分仍按原位投射（对应劳动版第五版《机械制图》图6-26）；
16.两表面的连接关系（对应劳动版第五版《机械制图》图5-2b）；
17.支架（对应金大鹰主编第四版《机械制图》图4-20）；
18.局部视图（对应王幼龙主编第三版《机械制图》图6-4）；
19.两表面的连接关系（对应劳动版第五版《机械制图》图5-2a）；
20.半剖视（对应王幼龙主编第三版《机械制图》图6-13）；
21.几个相交的剖切面（对应王幼龙主编第三版《机械制图》图6-12）；
22.全剖视图（对应劳动版第五版《机械制图》图6-14）；
23.剖视图（对应王幼龙主编第三版《机械制图》图6-8）；
24.轴承座的看图方法（对应王幼龙主编第三版《机械制图》5-25）；
25.断面图的特殊画法（对应劳动版第五版《机械制图》图6-29）；
26.旋转视图（对应金大鹰主编第四版《机械制图》图5-8）；
27.形体分析和视图（对应王幼龙主编第三版《机械制图》5-1）；
28.用三个相交剖切平面获得的剖视图（对应劳动版第五版《机械制图》图6-25）；
29过滤线画法（对应劳动版第五版《机械制图》图8-10）；
30.重合断面（对应劳动版第五版《机械制图》图6-30）；
31半圆键（对应劳动版第五版《机械制图》图7-15b）；
32.圆柱穿孔后相贯线的投影（对应劳动版第五版《机械制图》图3-24）；
33.断面图与剖视图的比较（对应劳动版第五版《机械制图》图6-27）；
34.切割形组合体的画图步骤（对应劳动版第五版《机械制图》图5-9）；
35.几种常见的相贯线（对应金大鹰主编第四版《机械制图》图3-3）；
36.圆台和圆柱轴线正交的相贯线投影（对应劳动版第五版《机械制图》图3-27）；
37.两圆柱正交时相贯线的变化（对应劳动版第五版《机械制图》图3-25）；
38.省略标注（对应王幼龙主编第三版《机械制图》6-30）；
39.座（对应金大鹰主编第四版《机械制图》图4-20）；
40.机件的肋，轮辐，孔等结构画法（对应劳动版第五版《机械制图》图6-36a）；
41.剖视图中必要的虚线（对应金大鹰主编第四版《机械制图》图5-14）；
42.局部剖视（对应王幼龙主编第三版《机械制图》图6-17）；
43.机件的肋，轮辐，孔等结构画法（对应劳动版第五版《机械制图》图6-36b）；
44.圆弧连接的三种情况（对应王幼龙主编第三版《机械制图》图2-19）；
45.用二个平行剖切平面剖切时的剖视图的画法（对应劳动版第五版《机械制图》图6-22）；
46.相交平面和柱面剖切的全剖视图（对应金大鹰主编第四版《机械制图》图5-41）；
47.垫块正等测图（对应王幼龙主编第三版《机械制图》图4-5）；
