TWZLT-2转速、电压、电流负反馈直流调速系统的安装和调试实训系统

从“会接线”到“能检修”：TWZLT-2直流调速实训系统在职业院校教学中的应用心得

最近系里新进了几套TWZLT-2转速、电压、电流负反馈直流调速系统的安装和调试实训系统，我也跟着带了好几轮实训课。今天就跟同行老师们聊聊我使用这套设备的一些真实体会。

TWZLT-2实训系统的基本构成与技术特点

先说说这套设备的底子。TWZLT-2的输入电源为三相四线（或三相五线）380V±10％、50HZ，装置容量小于1.0KVA，放在实训室里正合适。它的核心配置包括提供直流励磁电源1组（DC110V,1A），配有0～900Ω×2/0.41A（串联）或0～450Ω/0.82A（并联）的瓷盘可调电阻负载1只，以及0-100mH-200mH-700mH平波电抗器1只。电机方面配的是他（并）励直流电动机和他励直流发电机各1台，Un=DC110V、120W、1500RPM，绝缘等级E。

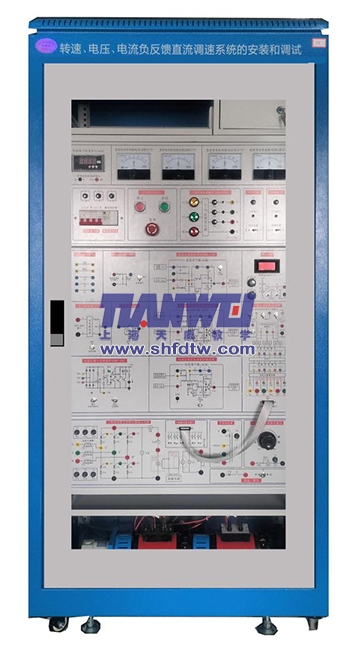

比较值得一说的，是这套设备按工业控制柜结构来做的，带玻璃门，学生能直观看到内部元器件布局，支持师带徒模式的实操教学。另外它还把三相晶闸管触发电路、三相晶闸管整流主电路都集成好了，每只晶闸管都有阻容及熔丝保护装置，保险座引出到面板正面，学生更换熔丝不用拆机。设备底部放着电机组和变压器，底部带刹车脚，移动和固定都很方便。

三种负反馈模式的实训实施步骤

教学过程中，我一般按单闭环到双闭环的顺序安排项目，先用转速负反馈直流调速系统让学生理解调速原理的基本概念。选用转速负反馈时，学生需要用实验导线将单元间的线路逐个连接，形成一个完整的闭环回路。参数的整定是教学重点之一，速度调节器的比例放大倍数和积分时间常数的设定，直接影响系统的动态响应。作为教师在这里需要引导学生观察转速反馈电压的变化情况，并通过负载突变观察转速的恢复过程，耐心地帮他们理清转速单闭环、电压单闭环、电流单闭环之间的关联和差异。整个实训过程按照现场生产场景设计，学生从系统接线、参数整定到调节器调试，再到根据负载波动调整系统参数，体验了比较完整的岗位实操流程。

需要强调的一点是，在三相全控桥式整流电路实训时，会搭配示波器教学。晶闸管触发信号波形怎么样、电流电压波形是否正常，都是学生必须掌握的。这套设备特意给示波器预留了电源接口和放置位置，用起来很顺手。
