直流调速实训控制柜,直流调压教学设备

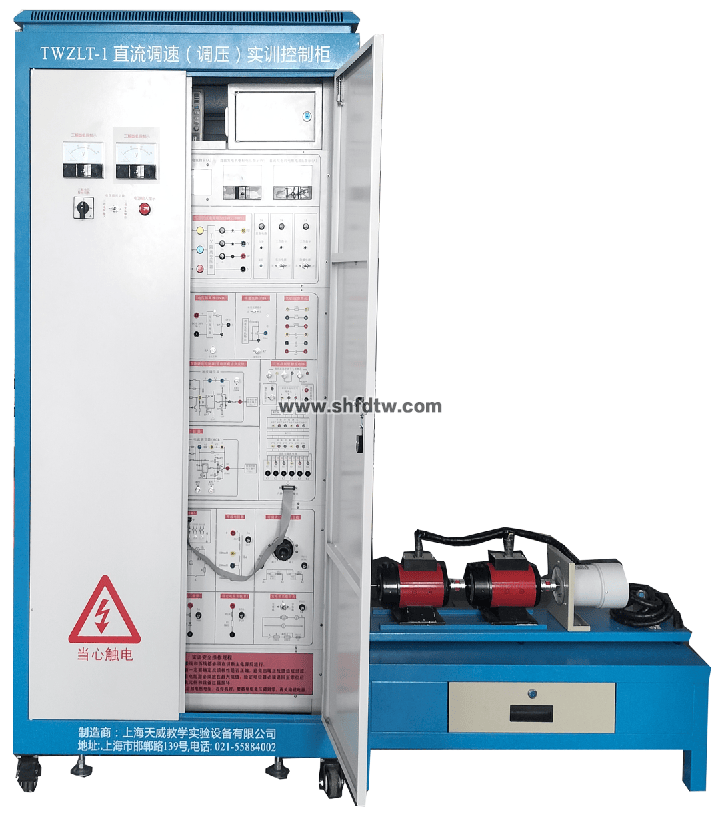

TWZLT-1型直流调速（调压）实训控制柜

职业教育的好帮手——TWZLT-1型直流调速（调压）实训控制柜应用解读

作为在职业院校电力电子与电机控制实训一线摸爬滚打多年的老师，我深知对于职教学子而言，TWZLT-1型直流调速（调压）实训控制柜这套设备，是连接书本理论与社会工厂实际检修工作的重要桥梁。今天，我就结合自己的教学使用经验，跟各位师生同行们好好聊聊它。

一、为什么说它是“技能实操利器”？

很多刚接触这套设备的师生可能会问，现在不都流行交流变频调速吗，为什么直流调速还不能丢？其实道理很简单。虽然直流调速在工业传动领域的大范围普及过程中，逐步向交流调速进行了一定程度的过渡，但在各类高精度的轧钢、矿井提升等现代工业场景中，直流调速依然占有举足轻重的地位。这就要求我们的学生必须熟练掌握直流调速（调压）实训控制柜的每一个组件，而TWZLT-1正是为此量身打造的一套教学装置。

从结构上看，TWZLT-1型采用了标准柜体式结构，这种设计对于职校的实验室管理非常友好。它不仅仅是一台教学演示教具，TWZLT-1型直流调速（调压）实训控制柜本身就是一个微缩版的工业控制现场。粗略一看，那个扎实的工业级柜体里包含了主变压器、全控桥晶闸管、以及极为清晰的模块化单元板。我们在带学生进行“电力电子技术”与“电机拖动”等专业实训时，不再需要为拼凑老化分散的实验元器件烦恼，这一整套机组就是一套标准化的训练平台。

二、TWZLT-1的功能模块与技能进阶

结合我多年的带赛经验，在使用TWZLT-1型直流调速（调压）实训控制柜时，我习惯按照“由浅入深、由开到闭”的原则安排教学计划。

H3：从开环调试到闭环稳速，逐步构建调速思维

刚开始实训的时候，我通常会让学生先从开环系统调试训练入手。你不要小看那些锯齿波斜率的整定以及初始角的整定，这些看似枯燥的参数调试，恰恰是理解电路导通角与电压关系的基础。当TWZLT-1型直流调速（调压）实训控制柜的表面波形通过示波器展示出来，学生们能直观地看到触发脉冲的变化对主电路电压的影响，那种顿悟带来的成就感是很强烈的。

等到学生们对开环系统熟悉后，我们就开始挑战闭环调速系统。TWZLT-1型最让我满意的一点是，它既能做电压单闭环实训，也能做高难度的电压、电流双闭环实训。TWZLT-1型直流调速（调压）实训控制柜在双闭环模式下，可以引入转速负反馈和电流负反馈，让学生亲身体验到从有静差到无静差的控制蜕变。说实话，有些学校可能会担心设备调试不当会导致过流损坏，但这套设备配备了完善的短路、缺相和过电流保护电路。我记得有一次学生接线失误导致故障灯亮了，设备当即自行切断了主电路电源，既挡住了事故的延续，教学安全也有了保障。

三、结合技能考核，锤炼故障排除“真本领”

TWZLT-1型直流调速（调压）实训控制柜的实训内容，除了覆盖标准教材上的整定训练外，一个很鲜明的特色就是它的故障考核功能。它的控制电路单元板特意预留了丰富的故障设置点。

不管是维修电工的技师培训，还是高级电工的技能鉴定，很多学生在考场上最怕“故障排查”。使用TWZLT-1型直流调速（调压）实训控制柜进行日常训练时，我会结合学情来设置K1到K10的各类典型故障。比如，有时候是电压隔离器的故障，有时候是晶闸管VT1在主电路里出状况了。学生们带着万用表和示波器，在TWZLT-1型直流调速（调压）实训控制柜的真机上一项项排故，排除故障的同时，对直流调速系统的理解往往会上一个新台阶。

总的来说，我认为TWZLT-1型直流调速（调压）实训控制柜的设计思路切中了职业教育的痛点，它把复杂的工业自动化调速装置变成了直观的、实操性极强的教学平台。每一次对触发脉冲的测调，每一轮针对故障设故的排故，都让学生体内的电力拖动实操意志得到实质性的淬炼。希望各位同仁能充分利用好这套TWZLT-1型直流调速（调压）实训控制柜，为我们的职业教育及产业升级培养出更多技术精湛的高技能人才。

您只要致电：021-55884001（袁经理）

我们可以解答直流调速（调压）实训控制柜的相关疑问！

我们可以帮您推荐符合您要求的直流调速实训控制柜,直流调压教学设备相关产品！
