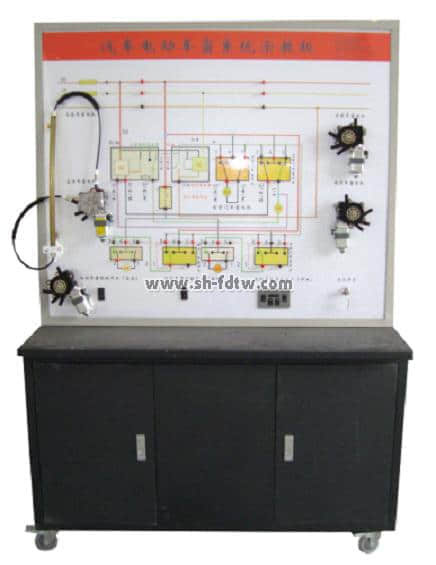

　汽车电动车窗示教板

（一）产品简介
　　本产品选用桑塔纳汽车电动车窗系统实物，展示汽车电动车窗系统的结构与原理；面板上绘有完整的电动车窗系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等。本示教板功能齐全、操作方便、安全可靠。
（二）结构组成
　　　四车门电动车窗与控制开关、故障设置系统、电源、彩色原理与结构图、控制面板、可移动台架、使用说明书及任务驱动式实训指导书等。
（三）功能特点　

1．操纵开关及按钮，可真实演示汽车电动车窗系统的工作过程。

2．数显表显示电压值；

3．通过面板上对应的电路检测端子，可测试电压、电流、阻值等各种信号参数；

4．发光二极管显示电动车窗电机状态；

5．故障模拟系统可模拟实际运行工况，设置多种实车常见故障。具体内容详见故障模拟设置装置说明。

6．汽车油漆高温烤漆处理；加装交流电源漏电保护装置。

7．底架部分采用实验桌，台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等，表面采用烤漆工艺，带自锁脚轮。

（四）技术参数
外形尺寸：1240mm×550mm×1850mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
