TW-XQ108新能源汽车便携三通检测盒


适用车型:比亚迪秦EV整车,高职比赛,2021款比亚迪秦EV  400高续航版豪华型

一、产品简介

比亚迪秦EV(电机控制MCU、电池电控BMS、VCU控制、车载充电机、电池包低压)系统检测盒与整车无损连接使用。

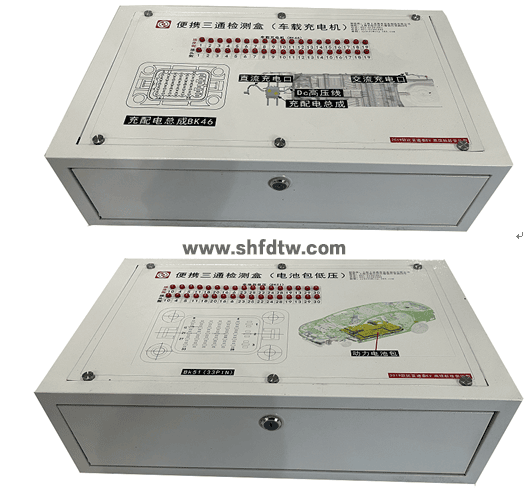

新能源汽车便携三通检测盒(图1)

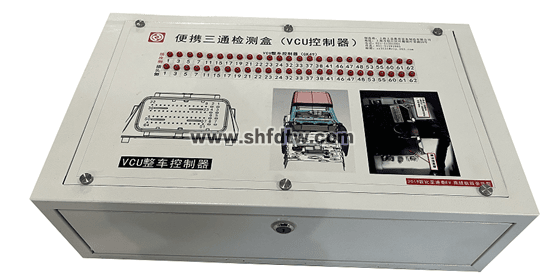

新能源汽车便携三通检测盒(图2)

二、技术参数

1.与比亚迪秦EV(电机控制MCU、电池电控BMS、VCU控制、车载充电机、电池包低压)控制单元无损对接安装,进行原车电信号的检测。

2.检测平台可进行插件连接端子电信号检测功能。

3.该测量盒是以整车为基础,在不破坏原车电路情况下,可串联在控制模块和原车线束之间。

4.通过装有与原车插头配套插接器的线束,连接故障设置终端,故障设置终端通过专用线束连接检测台,实现整车各系统电路教学、实训考核的多功能教学设备;

5.该测量盒适用于比亚迪秦EV (电机控制MCU、电池电控BMS、VCU控制、车载充电机、电池包低压) 控制模块端子电压、波形等测量,且通流能力符合原车要求,对原车运行没有影响;

6.该便捷测量盒配置机械故障设置终端,可设置断路、短路、偶发、接触不良、CAN 线反接故障,能测量控制模块端子的实时电压;

7.可直接用万用表、示波器、在面板上检测测量盒测量端子的电信号,如电阻、电压、电流、频率信号等,可实现模块的故障设置、检测、排除功能;

8.三通专用连接线束,方便连接教师同步操作台。

新能源汽车便携三通检测盒(图3)
