TW-X04 新型数字电路实验箱
带数字电子技术这门课十来年了，我带数字电路这门课十几年了，说实话，理论讲再多，不如让学生在实验箱上亲手搭一次电路。每次新生上实训课，总会冒出几个“插反芯片、烧坏模块”的插曲。实训室的设备既要经得起学生“折腾”，又得功能齐全跟上教学节奏。去年我们教研室引进了几台TW-X04 新型数字电路实验箱，用了一个多学期，今天就跟同行们聊聊这款设备的真实体验。
一、硬核配置：一个小型数字电路实验室

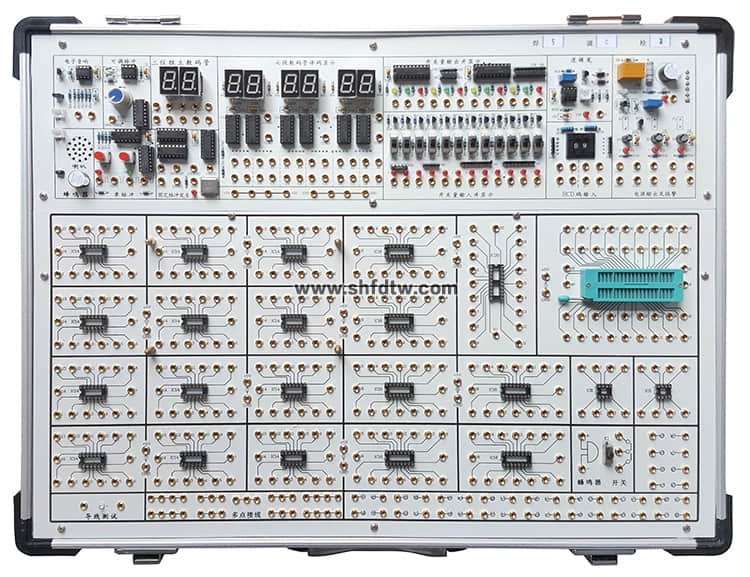

刚拿到这个实验箱的时候，第一反应是——麻雀虽小，五脏俱全。铝木合金箱体，坚固型铝合金框架搭配厚实的ABS塑料包角，外形尺寸480×360×120mm，拎着去教室来回跑也不怕磕碰。面板布局很清爽，左边是直流稳压电源区，中间是逻辑电平开关和LED指示器，右边是数码显示和脉冲源，学生一眼就能看清各个功能区。
电源这块做得比较实在。实验电路工作电源配备+5V/2A一组、±12V/0.7A一组，还有一组1.5～9V可调输出，每路都设有保险丝，带有短路保护和反向保护电路。其中+5V电源还有过压保护、欠压保护和短路报警及自动关断功能，这个设计很实用——上学期有个学生接线接错了导致短路，实验箱自动断电报警，既保护了芯片也保护了学生，要是换作老式设备估计又要烧一片。
信号源与输入输出模块
说到信号源，我得给厂家点个赞。TW-X04提供了二组正负单脉冲发生电路，带电平指示；1Hz～1kHz连续可调时钟电路；1Hz～1MHz固定脉冲分7路输出，其中1Hz那路还带指示灯显示。做时序电路实验时，单脉冲和连续脉冲切换着用，调试起来非常顺手。
输入输出这块更不用愁。12路开关量输入显示电路，输入端带保护功能；12路开关量输出电路，输出端自带显示电路，开关状态一目了然。6位七段LED共阳数码显示器，自带BCD码译码电路，还配了2位独立数码管，可装共阳或共阴数码管。另外还有2组BCD码拨盘开关输出电路，由555时基电路组成的音响输出控制电路，带蜂鸣器和喇叭输出设备。学生做数字钟、抢答器这些综合实验的时候，不用额外接模块，箱子上直接就能用。
二、实验电路区：全开放模式，灵活搭配
TW-X04最让我满意的地方是实验电路区的设计。独立电路板设计，和实验信号源完全隔离，有效防止学生接线误操作损坏主机箱。
开放式实验区配置很丰富：含圆孔2只IC8，锁紧或圆孔12只IC14、6只IC16或4只（可以再扩展3只）、1只IC20、1只IC40锁紧插座，兼容IC28、IC24、IC18等型号。市面上常用的74系列、40系列芯片基本都能直接插上去用。还提供8Ω喇叭、蜂鸣器和1×2开关、电位器3个（可选配），以及导线测试座一组。
最贴心的是那些高可靠锁紧式防转叠插座，与集成块插座、镀银长紫铜管及固定器件等已内部连好，实验接线时只要拿锁紧插头线相互连接即可。全部信号引出采用自锁紧式涂金插孔，永不氧化，连接稳定可靠。以前用面包板的时候，学生插线松松垮垮，经常接触不良，找故障找得满头大汗，换成TW-X04后这类问题少了八成。
扩展模块与创新实践
这个实验箱还设计了2个扩展模块电路接入区，尺寸各为155×100mm，可选配固定线路实验模块。学生可以进行创新性练习，做数字钟、频率计、抢答器这些综合性设计实验，有想法的学生还能自己设计扩展板插上去用。另外还可选配分立元件模块板，板上有电阻、电容、稳压管等常用元器件，做晶体管开关特性实验时直接就能用。
三、实训建议与避坑指南
用了一个多学期，总结几条实用建议给同行们参考：
关于电源操作。开关机的顺序一定要跟学生反复强调：先开交流开关（实验箱上的船形开关），再开直流开关，最后打开各个模块的控制开关；关机顺序刚好相反。这个习惯不养成，烧芯片是分分钟的事。
芯片插拔有讲究。很多新手学生拿到芯片，第一件事就是直接插反。芯片豁口朝左或者朝上（看丝印标注），不能凭感觉。接线前务必确认电源开关是关的，接好线再通电，拆线前先断电。另外提醒学生别带电插拔芯片，这个习惯一定要养成。
实验项目覆盖全面。从最基础的门电路逻辑功能验证，到组合逻辑电路（编码器、译码器、数据选择器、加法器），再到时序逻辑电路（触发器、寄存器、计数器），最后到综合性设计实验（数字钟、频率计、抢答器），这个箱子都能做。我们学校大纲里的实验项目，全部能在这个箱子上完成，不用额外拼凑模块。
四、总结
TW-X04新型数字电路实验箱综合了许多高等院校数字逻辑电路教学实验经验，科学配置实验项目，既可以完成常规的数字电路实验，又可以配合选配模块完成利用大规模逻辑器件进行数字逻辑设计的实验。稳定、直观、容错性好，学生容易建立信心。
上学期有个学生做“六十进制计数器”实验，用了两片74LS160级联，再配合与门反馈清零，在TW-X04上一遍就调通了。他兴奋地跟我说：“老师，原来数字电路这么好玩！”这就是实验箱的功劳——设备稳定可靠，学生才能把精力集中在电路逻辑本身，而不是在排除接触不良的故障上浪费时间。
设备是教学的支撑，不是教学的全部。选对了设备，学生学得轻松，老师教得省心。这款TW-X04，值得推荐给正在寻找实训设备的同行们参考。
