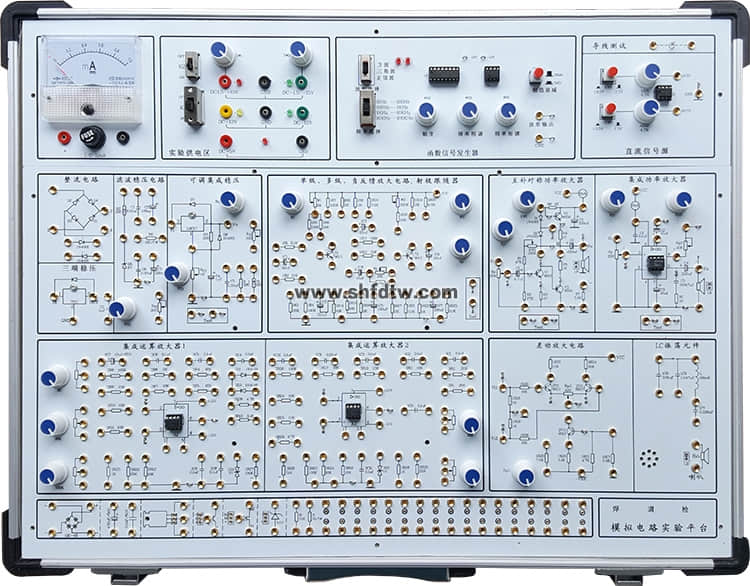

TW-X11 模拟电路实验箱

从“纸上谈兵”到“真操实练”：我眼中的TW-X11模拟电路实验箱

在电子类专业基础课的教学中，我常遇到一个尴尬的场景：学生在黑板上能把放大电路的原理分析得头头是道，可一旦让他对着实物连接电路、测量数据，就不知所措了。这种理论强、实操弱的现状，确实让我这个教了多年模拟电路的老教师有些头疼。

今天，我想和同行们聊聊我们实验室正在使用的TW-X11模拟电路实验箱。这台设备给我的教学带来了实实在在的改变。

从技术指标看它的“硬实力”

<span style="background-color: #FFFF88; font-weight: bold;">作为模拟电路实验教学的核心设备，TW-X11的技术配置还是比较扎实的。</span>它的工作电源输入是AC220V±10%、50HZ，输出方面提供了ACV 0V、14V、16V、18V和带中心抽头双路7.5V低压交流电源，还有±1.5V～±15V连续可调的直流电压，以及±12V/0.5A、5V/0.5A的固定输出，并且都带有短路保护自动恢复功能。信号源这块，它配备了一个函数发生器，能输出方波、三角波和正弦波，频率范围从10HZ到100KHZ分四档可调，直流信号源则是双路-5V～+5V、-0.5V～+0.5V连续可调。

箱体结构上，TW-X11采用铝合金框架加厚实ABS塑料包角的设计，外形尺寸480×360×120mm。实验板是2mm厚的印制线路板，连接点用的是自锁紧涂金插孔，这种设计确实避免了长期使用后氧化接触不良的问题。用我们实验室一位老搭档的话说，“这箱子，皮实！”

教学实训中的真实体验

先说学生上手的感觉。TW-X11的实验电路采用的是固定功能模块方式，每个模块都对应一个典型的模拟电路，比如<span style="background-color: #FFFF88; font-weight: bold;">单级放大电路、两级放大电路、射极跟随器、差动放大电路、负反馈放大电路，以及半波、全波和桥式整流滤波电路等。</span>最方便的是，每个模块的正面都印有清晰的电路原理图和元器件符号。学生连接电路时，一眼就能看懂线路走向，不用再对着书本反复比对。实验用的元器件都焊装在线路板的反面，既安全又不易损坏。

再从实验内容来看，这台实验箱覆盖了分立元件电路实验和集成模拟电路实验两大块。分立元件部分，从基本单级放大电路到集成功率放大器、互补对称功率放大器，基本囊括了模拟电路课程的核心内容。另外它还设有一个分立元件接入区，配了镀银长紫铜管做插孔，学生可以自己接入各种三极管、二极管、电容电阻来搭电路，动手的空间很大。每次看到学生在这里反复尝试、调试、改错，我就知道他们在真正地思考，而不是机械地接线。

值得一提的是，TW-X11配备了一块指针式直流毫安表，量程1mA，内阻100Ω，还有运算放大器电路和集成功率放大电路模块。学生在做实验时，可以直接观察电路参数的变化，这种直观的反馈对理解抽象的理论帮助很大。有学生做完射极跟随器实验后跟我说：“老师，终于明白书上说的输入阻抗高是什么意思了。”

作为一款教学实验设备，TW-X11还有一个让我比较满意的地方——它的电源保护做得很到位。过流、过压、接反都有保护，学生操作时偶尔接错线也不会烧东西，这让我在巡视指导时能少操不少心。

总而言之，TW-X11模拟电路实验箱在我这几年的教学中，确实帮了大忙。它把枯燥的电路原理变成了学生眼前看得见、手里摸得着的实物，真正做到了理论与实践的结合。希望这篇文章能给正在考虑更新实验设备的同行们一些参考。
