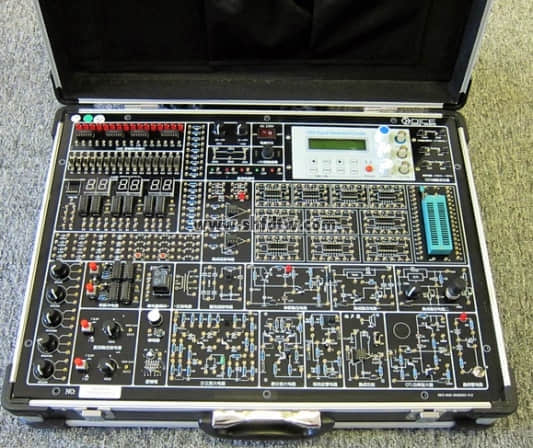

TW-X21数字、模拟电路综合实验箱

实训教学利器：TW-X21数字、模拟电路综合实验箱深度解析

各位职业院校的同仁们，今天想和大家聊聊我们电子技术课堂上的一款好帮手——TW-X21数字、模拟电路综合实验箱。我在电子技术教学一线摸爬滚打这些年，用过不少实验设备，TW-X21在数字与模拟电路方面的融合深度以及丰富的硬件配置确实令人眼前一亮。今天就从咱们职业院校教师的实际教学需求出发，和大家分享一下这款实验箱的核心优势。

一、硬件配置：实训教学的坚实基础

TW-X21可不是市面上那些简化阉割版能比的。它自带DDS函数信号发生器，输出波形涵盖正弦波、方波（占空比可调）、三角波、锯齿波，频率范围从0.01Hz一直到5MHz，频率分辨率达到了0.01Hz。这意味着从基础的波形观测到复杂的频率调节实验，一个箱子全搞定。它还配备了高精度数字频率计，测量范围0-60MHz，无论是测内部信号还是外部信号都很方便。电源部分也做得比较实在，输出DC ±12V、+5V多路稳压源，+5V还带有短路音响报警功能，这对我们实训教学来说非常实用，学生接线出错了马上就能发现。

数字电路这块，16组独立逻辑电平开关和16组电平显示、两组消抖脉冲、逻辑笔、6位带译码的七段LED数码管一应俱全。模拟部分同样不含糊，双组集成运放电路、分立放大电路、差分放大电路、场效应管电路、集成功率放大电路等模块都有。最让我满意的是板载了5只可调电位器，阻值从1K到1M，还有扬声器、蜂鸣器、继电器等常用元器件。这种配置基本上把我们在《模拟电子技术基础》和《数字电路基础》课程中需要用到的元器件都给备齐了，不用再让学生到处翻零件箱找东西。

二、实验内容：覆盖教学大纲，衔接课程设计

TW-X21提供的实验项目安排得比较科学，数字部分有28个实验，从最基础的“门电路逻辑功能及测试”，到“译码器和数据选择器”、“计数器电路测试及研究”，再到“555时基电路”、“时序电路应用”等进阶内容。学生通过TW-X21在数字电路方面的实践操作，能够掌握从组合逻辑电路到时序逻辑电路的分析与设计能力。模拟部分有23个实验，从“单级放大电路”、“两级放大电路”到“负反馈放大电路”、“差动放大电路”，再到“RC正弦波振荡器”、“集成功率放大器”，最后到“场效应管实验”和“可控硅实验电路”。

这款TW-X21实验箱既为初学者提供了验证性实验电路，又为课程设计提供了扩展平台。我们的学生从基础验证实验开始，逐步过渡到综合设计项目，通过TW-X21在数字、模拟两个方向上的连贯训练，电子技术的工程思维和动手能力都能得到比较扎实的锻炼。

总而言之，TW-X21这款实验箱把数字电路和模拟电路的教学需求融合到了一个平台上，硬件配置扎实，实验项目覆盖面广，在职业院校的电子技术课程教学中确实是一把好手。我们专业也在考虑把它纳入下学期的实训设备采购计划，希望能帮到正在选型设备的同行们。
