TW-X17C电路原理实验箱
电路原理实验教学的好帮手——TW-X17C实验箱使用心得
一、整体印象：把实验室装进箱子里

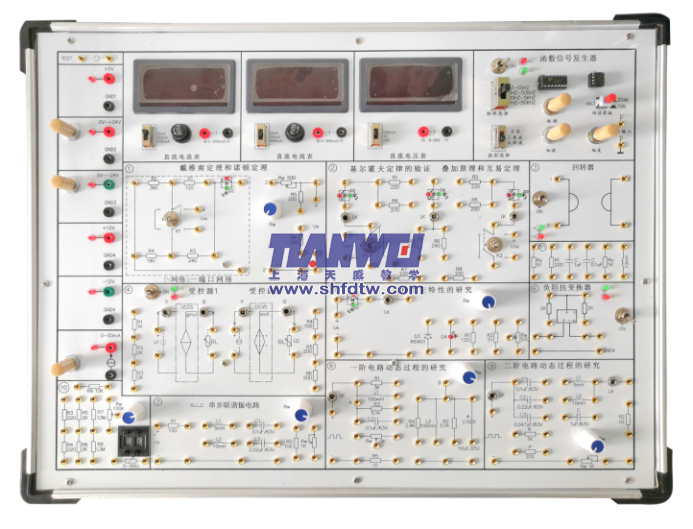

TW-X17C电路原理实验箱这个型号，我第一次拿到手的感觉就是——扎实。铝木合金的箱体，480×360×150mm的尺寸，平时上课两人一组刚好够用，收纳的时候也不占地方。面板采用双面设计工艺，正面是线路原理图，学生搭电路时对着原理图找节点，逻辑非常清晰；反面是具体线路分布和元件，维修排查的时候特别方便。连接部分用了锁紧叠插式镀金大孔，我那几个班的学生用了一个学期下来，插拔都很顺畅，接触可靠，实验数据也很精确，没有出现老式实验箱那种用久了就松动的毛病。实训课上设备损耗率是每个带实验的老师都头疼的事，TW-X17C的箱体边角做过加固，学生搬来搬去也没问题，这个细节很实用。
二、技术配置：够用、稳定、安全
电源和信号源
实训室最怕电源出问题。TW-X17C的直流稳压输出有±12V/1.5A和5V/1.5A，另外还有一个0到±24V连续可调的输出，覆盖了我们电路原理课程90%以上的实验。TW-X17C每路电源都有短路保护自动恢复功能，恒流源也配了开路保护——这个太重要了。学生接错线是常有的事，有保护功能设备才扛得住，我在实验室也可以放心让学生大胆去试，不用总担心烧设备。函数发生器可以输出方波、三角波、正弦波，频率分四档从10Hz到100kHz，做RLC谐振实验、一阶二阶动态电路时，一个箱子全搞定，不用额外配信号源。
测量仪表和特殊元件
箱上集成了两只数字式直流电流表和三档测量范围，一只数字式直流电压表也分三档。做基尔霍夫定律验证、叠加定理这些实验时，学生直接看箱上的表读数，不用来回接万用表，效率高多了。另外还有一个0-99Ω连续可调的数字式电位器，精度不错，做等效变换实验时比用滑线变阻器方便。箱体还留了一个155×100mm的扩展模块接入区，我们学校自己做了几个综合设计模块插上去用，扩展性挺好。整机消耗功率不超过0.5KVA，功耗控制得也不错。
三、实验项目：从基础验证到综合探究
TW-X17C配套的实验模块和实验项目很完整。从元器件伏安特性测量、电路中电位的研究这些基础实验，到基尔霍夫定律、戴维南定理和诺顿定理、叠加定理这些核心定律的验证，再到一阶动态电路、二阶动态电路、RLC串并联谐振电路，都能做。受控源VCVS、VCCS电路、负阻抗变换器、回转器电路这些稍进阶的内容也包含在内。我上课的习惯是先让学生做“基本电工仪表的使用与测量误差的计算”打底，让学生先熟悉操作，再逐步推进到更复杂的实验。这套实验箱的指导书写得比较细致，学生照着做成功率很高，我就腾出手来重点指导那些操作不规范的学生。除了基础验证类实验，还留有扩展模块接入区，想做一些综合性的小项目也可以自己搭电路。
四、使用建议与注意事项
第一次使用TW-X17C电路原理实验箱时，有几点值得留意。通电前先检查一下各连接线是否完好，元器件是否齐全且无损坏，确保电源插头接触良好。电源输入接AC 220V±10%，学生做实验时要注意电压和电流的量程选择，特别是用直流电流表测量时，档位要从大到小逐步切换，避免超量程损坏表头。箱体的安全保护措施比较完善，有接地保护、漏电过载过流保护，还有误操作保护功能，安全性符合国标标准，所有材质也符合环保要求。实训结束后记得让学生把锁紧插线拔下来放回收纳位，用完必须归位，这学期我们班丢线的情况比之前少多了。
五、结语
作为带实训课的老师，我选实验设备就看三点：学生用着安全、老师教着省心、设备耐用不娇气。TW-X17C电路原理实验箱在这三个方面都做得不错。它的设计思路很清晰——把实验室常用的功能集成到一个箱子里，稳定、安全、好维护。如果要说需要补充的地方，就是配套的万用表和示波器得实验室另配，但这也不算缺点，学生本来就要学会使用这些独立仪表。总的来说，这是一款真正懂职教课堂需求的实验设备，值得推荐。
