流体力学实验室

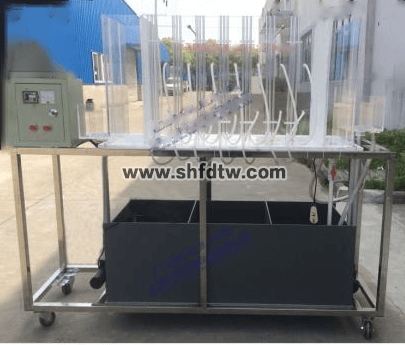

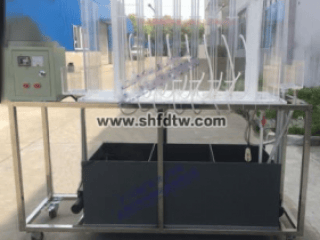

TW-LT644电动地下水平面渗流实验模拟系统

一.实验目的

通过该套系统，模拟实际渗流区的矩形条块，对各要素进行观测，运动规律用裘布依方程形式进行水头断面描述，计算任意断面水头值。

二.技术指标

装置外形尺寸：1500*500*1600mm。

三.主要配置及参数

1.演示槽：透明有机玻璃材质，厚度10mm，1200*300*700mm。

2.稳水箱：10L。储水箱：100L。测压管：Φ10。

3.自动排气系统1套、稳定流排水测流系统。

4.均质石英砂：40-60目。

5.水泵：1台。量筒：200ml。

6.供水箱、排水箱、排水口。

7.电动升降系统、电动装样装置、量筒。

8.循环水箱：10mm厚PVC板。

9.304不锈钢台面。

10.电源控制系统：电控箱1只、带灯自锁按钮开关（正泰）等组成。

11.不锈钢实验台（框架采用38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
