机械构造与创新实验

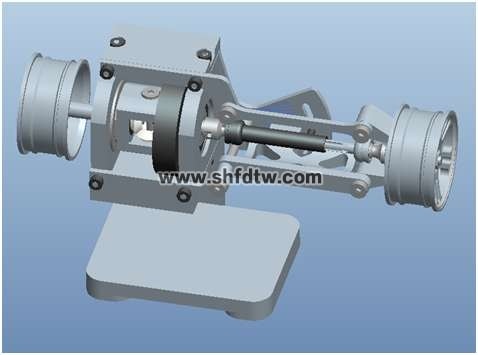

TW-Z37差速花键十字伸缩传动轴机构

▲一、实验装置功能：

1.整体装置可组合拆装；

2.整体装置可实现三种以上传动机构；

3.拆装教具组合为一个整体，实现三种以上传动机构联动；

▲二、拆装教具需具备如下零件：

1.轴类零件：十字万向节、销钉、花键等；

2.箱体类零件：开放式箱体等；

支架类零件：轴承支架、差速器支架等；

等比例仿真件：轮毂、刹车碟等；

标准件：伞齿轮、斜齿轮、内六角沉头螺丝、内六角杯头螺丝、轴承、塞打螺丝、平键、螺母等；

传动零件：斜齿轮、十字万向节等；

其它零件：差速器开放箱体、上连杆、下摇臂、C字座等。

▲三、教学配套：

1.2D工程图；

2.2D装配图；

四、材质要求：

钢、铝；

五、组合外形尺寸：

≤133*120*104mm
