机械构造与创新实验

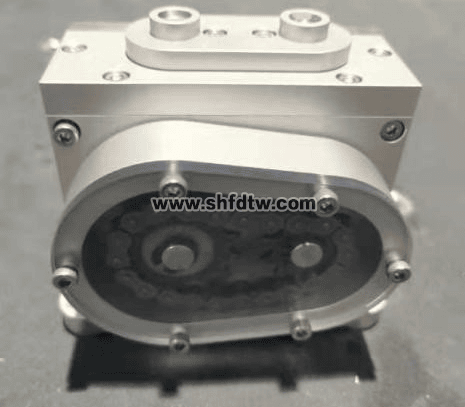

TW-Z46 测绘凸轮链传动机构



▲一、实验装置功能：

1.整体装置可组合拆装；

2.整体装置可实现三种以上传动机构；

3.拆装教具组合为一个整体，实现三种以上传动机构联动；

4.配套竞赛标准任务书及评分标准；

▲二、拆装教具需具备如下零件：

1.轴类零件：链轮输出轴、曲柄遥杆输入轴、滑块轴、手轮轴等；

2.箱体类零件：机构透明箱体、链轮透明箱盖等；

3.盘类零件：基座、偏心传动盘、链轮等；

4.支架类零件：轴承支架、连杆、凸轮支架、滑块支架、手柄等；

5.标准件：内六角螺丝；卡环、链条、链轮、轴承、阶梯螺丝等；

6.传动零件：链条、链轮等；

▲三、教学配套：

1.2D工程图；

2.2D装配图；

四、材质要求：

1. 钢、铝、pvc；
