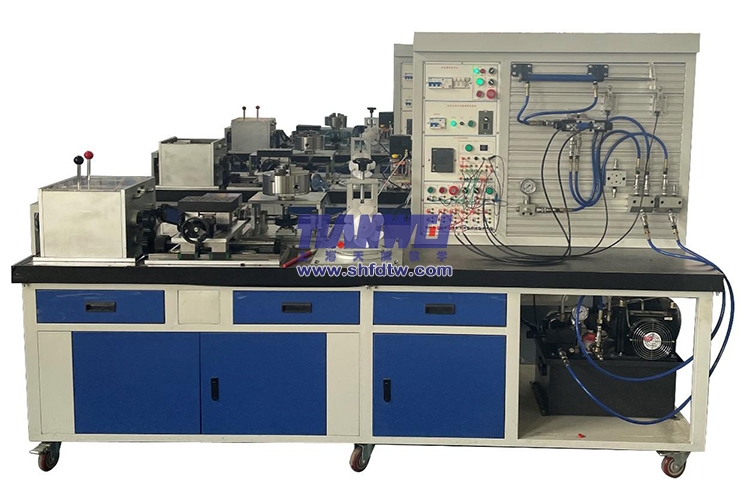

TW-Z35机械传动与液压控制实训平台
一、平台构成与核心参数
先说说这套平台的硬实力。TW-Z35机械传动与液压控制实训平台的整体尺寸为2600mm×825mm×1700mm，采用钢结构框架，工作台面铺设了≥30mm的铸铁平板。说实话，这个铸铁台面非常实用，学生做精密测量和装配调整时，平台的刚性和稳定性直接影响到实训效果。
动力系统方面，平台配备了额定转速≥175rpm的液压马达，扭矩达到360N/m。控制核心采用的是集成以太网接口和RS485接口的PLC模块，18输入/12输出，搭配7寸真彩触摸屏。这套控制系统基本覆盖了目前工业现场主流的控制需求，学生在这上面练熟了，到企业上手很快。
二、核心传动模块的教学应用
（一）多级变速箱模块
这个模块是我最看重的部分。变速箱外形尺寸≥360mm×320mm×230mm，箱体采用铸铁一体成型。两侧设计有换档手柄，输出轴分A、B两路，每路均可实现三级调速，齿比控制范围0.35-2.6，输出转速在20-140r/min之间可调。
上课的时候，我会让学生自己动手操作换档手柄，观察不同齿比下输出转速和扭矩的变化，再结合实际负载去感受传动比与动力输出的关系。这种亲手操作获得的认知，比在黑板上画一百遍传动图都管用。
（二）直线运动与检测模块
大理石滑移检测台分为上下两层，底层配有长度≥450mm的直线导轨，上层为大理石多孔位设计。大理石台面的平面度≤5μm，可以用来检测零件的直线度、平行度和垂直度。
这个模块把机械传动和精密检测结合在了一起。学生可以通过调整变速箱输出轴的转速，观察滑移平台在不同速度下的运动平稳性，再用大理石平台去检测运动精度。一套设备同时训练了传动调试和检测两大技能。
（三）回转工作台模块
减速型圆盘工作台配有名牌卡盘，通过蜗轮蜗杆实现低速回转运动，输出端转速控制在30-100r/min。这个模块主要用于讲解蜗轮蜗杆传动的特点和回转工作台的应用场景。
三、教学特色与实训价值
TW-Z35这套设备最值得称道的地方，是把机械传动、液压控制、PLC编程、精密检测多个知识点融合在了一个平台上。学生从认识零部件开始，到组装调试、参数设置、精度检测，可以完整体验一套设备从零散到集成的全过程。
另外，平台在安全防护方面考虑得很周到——变速箱加装了防护装置防止油品飞溅，同步带也配置了安全防护罩。实训安全无小事，这一点必须给厂家点赞。
总的来说，TW-Z35机械传动与液压控制实训平台，对于我们机电类专业的核心技能训练来说，是一套非常对路的设备。欢迎各位同行来我们学校交流，一起探讨怎么把这套设备用好、用活。
