TW-Z16机械装调技术综合实训装置
实训教学好帮手——TW-Z16机械装调技术综合实训装置应用心得
作为一名长期耕耘在职业院校机械专业教学一线的老师，我深知“纸上得来终觉浅”的道理。机械装配与调整这门课，光靠书本上的剖面图和原理讲解，学生很难真正理解齿轮啮合、轴承定位、传动精度这些概念到底是怎么回事。这几年我们实训室陆续配备了TW-Z16机械装调技术综合实训装置，用下来感触颇深，今天就跟同行们聊聊这套设备在教学中的应用体会。
一、TW-Z16的组成与功能特点
第一次见到TW-Z16的时候，我就觉得这套设备的设计思路很对路——它不是那种只能看不能动的展示模型，而是真正能让学生动手拆、动手装、动手调的实训平台。

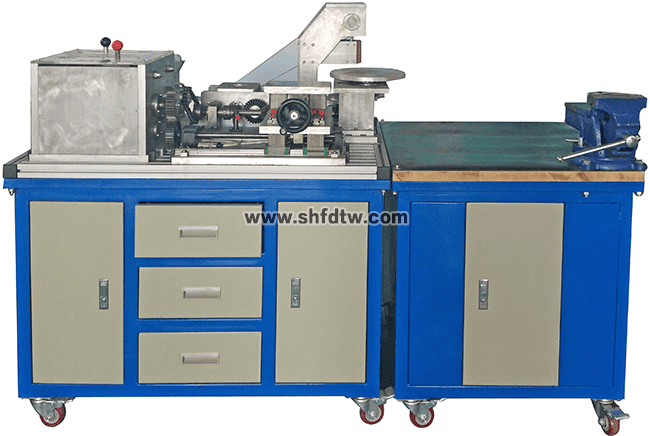

实训台：操作与装调分区明确
实训台采用了铁质双层亚光密纹喷塑结构，分成操作区域和机械装调区域两大块。操作区域是实木台面加橡胶垫，学生可以在这里进行钳工加工和零部件的预装配；装调区域则是型材操作台面，各种机械机构都能在上面安装和调整。这种分区设计很实用，学生不用来回搬动工件，一个工位就能完成从加工到装配的全流程。
五大机械装调模块
TW-Z16最核心的部分是五套机械装调对象，每一套都对应着不同的教学重点：
多级变速箱是学生最先接触的模块。双轴三级变速输出，其中一轴带正反转功能，顶部用透明有机玻璃防护，齿轮啮合情况一目了然。箱体里包含齿轮、隔套、键、角接触轴承、深沟球轴承、卡簧、端盖、齿轮齿条机构、手动旋转拨档机构等零部件。学生从零开始把这一堆散件装配成一台能正常变速的变速箱，那种成就感是看图做题给不了的。
二维工作台由滚珠丝杆、直线导轨、台面、垫块、轴承、支座、端盖等组成，分X轴和Y轴两层。下层由多级变速箱经齿轮传动控制实现往返运行，台面装有行程开关实现限位保护；上层通过手轮实现手动控制。这个模块能让学生完成直线导轨、滚珠丝杆、二维工作台的装配工艺及精度检测实训。
减速器模块包含直齿圆柱齿轮、角接触轴承、深沟球轴承、支架、轴、端盖、键等零件，结构相对经典，适合作为学生入门装配的第一个完整项目。
间歇回转工作台由四槽槽轮机构、蜗轮蜗杆、推力球轴承、角接触轴承、台面、支架等组成。动力从多级变速箱出来，经过链传动、齿轮传动、蜗轮蜗杆传动，最后由四槽槽轮机构分度，实现间歇回转功能。槽轮机构的工作原理学生在课本上都学过，但亲眼看着它把连续转动变成间歇运动，理解完全不一样。
冲床机构由曲轴、连杆、滑块、支架、轴承等组成，与间歇回转工作台配合模拟压料功能。这套机构虽然简单，但曲柄滑块机构的装配和调试非常考验学生对运动精度的把控能力。
动力源与工具量具
动力源方面，TW-Z16配置了交流减速电机、调速器和电源控制箱，电源控制箱还带有调速电机电源接口和行程开关接口。装调工具配备了34件套装工具、台虎钳、划线平板、拉马、紫铜棒、冲击套筒、截链器、冲击扳手等，套装工具里内六角扳手、呆扳手、活动扳手、锉刀、丝锥、铰杠、划规、样冲、锤子、板牙、螺丝刀、锯弓、尖嘴钳、老虎钳一应俱全。量具方面有游标卡尺、游标量角器、宽度角尺、百分表、千分尺、塞尺、水平仪等。基本上学生进工厂可能用到的工具量具，在实训课上就能先练个遍。
二、TW-Z16在教学中的实际价值
说完了设备本身，我想重点聊聊它在教学中的价值。这几年我带学生做装配实训，明显感觉到TW-Z16有几个不可替代的优势。
第一，贴近生产实际。 以往我们用的一些教学模型过于简化，跟工厂里真正的减速机、变速箱差得太远。TW-Z16的零部件都是按实际产品比例设计的，轴承怎么装、齿轮侧隙怎么调、键的配合松紧怎么把握，这些在工厂里会遇到的问题，在实训台上都能真实再现。
第二，综合性强。 一套设备涵盖了机械传动机构、多级变速箱、二维工作台、减速器、间歇回转工作台、冲床机构六大模块，从齿轮传动到蜗轮蜗杆，从丝杆导轨到槽轮机构，基本覆盖了机械专业核心课程的主要知识点。学生在一个实训周期里就能把各种传动形式都接触到。
第三，训练系统性强。 装配不是把零件拧在一起就完了，还要调整、检测、试运行。TW-Z16配备了完整的量具，学生装配完成后要用百分表打跳动、用塞尺测间隙、用水平仪校水平，最后通电试车看运行是否平稳。从零件清洗、装配调整到精度检测、运行验证，一整套流程走下来，学生才能真正理解什么叫“装调技术”。
三、给同行们的几点教学建议
基于这几年的使用经验，我给准备引入或正在使用TW-Z16的同行们提几点建议。
建议一：由简入繁安排实训项目。 我的做法是先让学生做减速器装配，结构相对简单，零件数量少，适合新手建立信心；然后是二维工作台，涉及丝杆和导轨的装配精度；接着是多级变速箱，轴系和齿轮的装配要求更高；最后是间歇回转工作台和冲床机构的联调。循序渐进，学生不容易产生畏难情绪。
建议二：重视检测环节。 有些老师为了赶进度，学生装完就通电试车，能转就算过关。我觉得这是不可取的。装配质量好不好，要靠数据说话。每个模块我都要求学生用百分表、塞尺、水平仪做检测并记录数据，跟标准值对比分析误差来源。这个过程才是真正提升技能的关键。
建议三：结合课程思政。 装配实训很能磨炼学生的耐心和责任心——一个轴承装不到位，整台设备就可能报废。我经常跟学生讲，咱们装的是机器，但培养的是严谨细致的工作态度，这比学会拧螺丝重要得多。
总的来说，TW-Z16是一套设计合理、功能全面、贴近生产实际的实训装置。它让我们的实训教学从“纸上谈兵”变成了“真刀真枪”，学生的动手能力和职业素养都有了实实在在的提升。如果同行们正在为机械装调实训课程选型发愁，不妨关注一下这款设备。当然，设备再好也只是工具，关键还是咱们老师怎么用好它、怎么把实训课上出效果来。希望有机会和更多同行交流教学心得，共同把机械装调这门课教好、教活。
