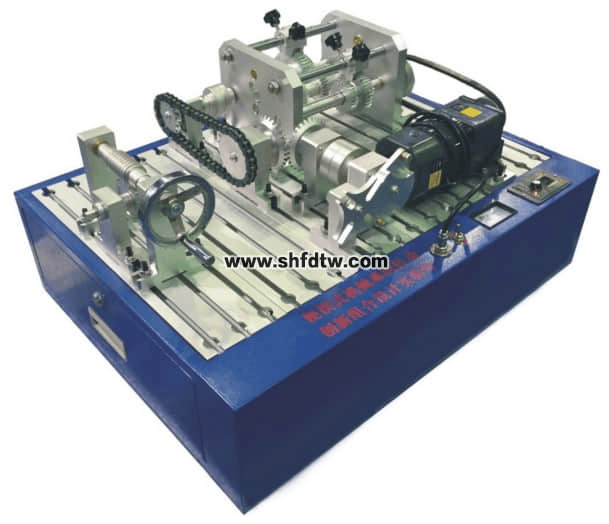

TW-Z12便携式机械系统传动创新组合设计实验台
TW-Z12便携式机械系统传动创新组合设计实验台：让机械原理课堂“活”起来
作为一名在职业院校从事机械专业教学多年的老师，我深知《机械原理》和《机械设计》这两门课对于学生来说，往往是“纸上谈兵”容易，真正理解起来却困难。齿轮怎么啮合、带传动怎么打滑、槽轮机构怎么实现间歇运动——光靠课本上的示意图和公式推导，学生很难建立起直观的感性认识。直到我们学校引进了TW-Z12便携式机械系统传动创新组合设计实验台，这个问题才算是找到了一个实实在在的解决办法。
一、从“听天书”到“动手干”——TW-Z12解决了什么
说实话，以前上到传动系统这一章，我讲得口干舌燥，底下学生还是一脸茫然。什么传动比、什么变速原理，对他们来说就是一堆抽象的数字和符号。但TW-Z12这个实验台不一样，它把那些冷冰冰的理论变成了可以拿在手里、拼装组合的实物。
这个实验台是专门为《机械原理》课程设计的，重点解决基本平面机构的设计及运动学、动力学分析这些教学难点。它的核心思路很直接——让学生通过实物拼装，亲眼看到、亲手摸到各种传动机构是怎么工作的。而且它是便携式的，可以电动也可以手动。我们实验室平时就把实验台开放出来，学生课余时间自己借出去拼装，动手能力提升得特别快。
1. 配置扎实，经得起反复折腾
职业院校的教学设备，最怕的就是“中看不中用”。TW-Z12在这方面做得还是比较到位的。整个实验箱配备了63种162个自制零部件、20种标准件和8种外购件，另外还有4种5件拼装工具。箱子里大部分零件用的是硬铝合金，精加工出来的，精度不错，而且轻巧耐用。工作台面板是带T形槽的硬铝型材，组装起来很快，学生不用把时间浪费在拧螺丝上。
2. 拼装方案丰富，从简单到复杂全覆盖
用这套设备，学生可以拼出数十种机械传动方案。从最简单的单级传动开始——V带传动、链传动、圆柱齿轮传动、圆锥齿轮传动、槽轮机构、单十字万向联轴器传动，这些都有。学生可以先从单级传动入手，把每一种传动方式的基本原理搞清楚。
然后可以进入变速器的拼装环节。这个实验台参照了CA6132精密车床变速器的设计。学生通过手动滑动套，让两三联齿轮分别沿两根花键轴滑移，三根传动轴上不同的齿轮啮合，可以得到9级传动比。三根传动轴可以三角形布置，也可以展开布置，卸下平键轴装上中介轮轴及介轮，还能得到含介轮的齿轮传动。这一套操作下来，学生对变速器的工作原理基本上就心里有数了。
二、多级组合传动——这才是真正考验创新能力的地方
单级传动和变速器拼装算是基础操作，TW-Z12真正出彩的地方在于多级组合传动。学生可以在单级传动和变速器中任选两种或两种以上，用联轴器或离合器联接起来，组成多级组合传动方案。
举个简单的例子：手轮—V带—槽轮机构组合传动，这是最基础的组合。再复杂一点，手轮—V带—离合器—链—槽轮机构组合传动，或者手轮—锥齿轮—槽轮机构—V带组合传动。还有更进阶的：手轮—锥齿轮—变速器—柱销联轴器—链—槽轮机构组合传动。如果接上电机，还能做电机—V带—槽轮机构组合传动、电机—V带—链—槽轮机构组合传动、电机—V带—单十字万向联轴器传动等等。
对比分析，培养学生工程思维
拼装只是第一步，更关键的是对比分析。同一套动力输入，用V带传动和链传动分别搭配槽轮机构，输出效果有什么不同？加一个离合器进去，对整个传动系统有什么影响？这些问题光靠脑子想是想不明白的，必须动手试、亲眼观察、记录数据、对比分析。这正是我们职业院校最需要培养的工程思维——不是死记硬背公式，而是通过实践去理解原理、优化方案。
三、几点使用心得
用了一年多TW-Z12，我总结了几点体会，供同行们参考。
第一，这个实验台特别适合放在开放实验室。学生利用课余时间自己来拼装，比课堂上的集中实训效果还好——因为没有人催，他们可以慢慢琢磨，反复拆装。
第二，建议从单级传动开始教，让学生先把每一种传动方式吃透，再进入多级组合。一步到位反而容易让学生懵掉。
第三，鼓励学生自己设计方案，不要局限于实验指导书上的那几种组合。TW-Z12的零件足够丰富，完全可以支持学生做一些“超纲”的创意拼装——这才是“创新组合设计”这几个字的真正含义。
总的来说，TW-Z12便携式机械系统传动创新组合设计实验台是一套真正能把机械原理和机械设计课程“落地”的教学设备。它让学生从被动听课变成主动探索，从死记硬背变成动手实践。对于我们职业院校来说，这样的设备不是摆设，是实实在在能提升教学质量的工具。如果您的学校也在为《机械原理》课的教学效果发愁，不妨考虑一下这套实验台——它的价值，学生在拼出第一个能够正常运转的传动系统时，就会真切地感受到。
