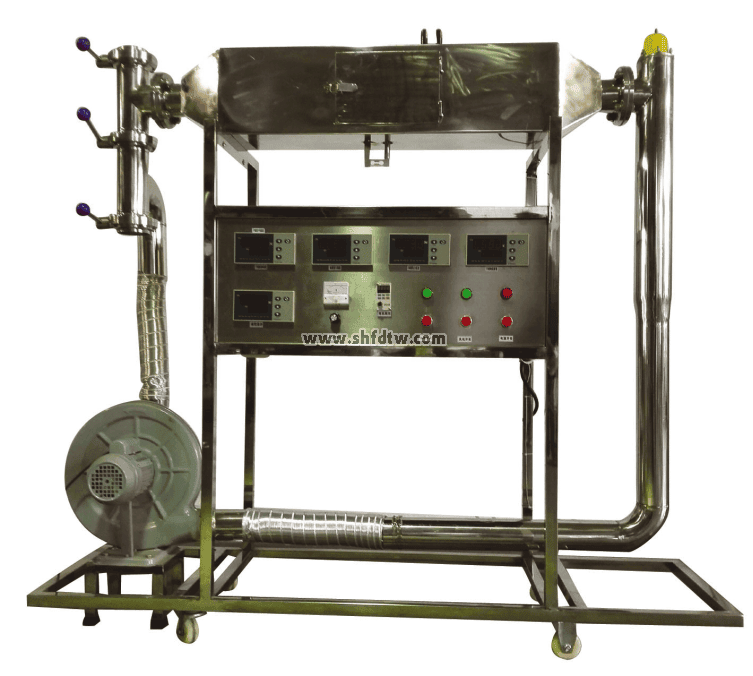

TW-HY118/II数字型洞道干燥实验装置
装置特点
1、整个装置美观大方，结构设计合理，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、整套设备除去特殊材料外均采都用工业用304不锈钢制造，所有装备均进行精细抛光处理，体现了整个装置的工艺完美性。
4、装置布局合理，干燥箱、管道采用不锈钢制作，装置支撑一体形成柜式推车。干燥过程在带硅酸铝保温棉的不锈钢板制作的干燥风道中进行，风道入口装有气流均布板。
5、装置设计可360度观察，实现全方位教学与实验。
6、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
装置功能
1、了解实验室干燥设备的基本构造与工作原理。
2、掌握恒定干燥条件下物料的干燥曲线（X-τ）和干燥速率曲线（U-X）的测定方法。
3、学习物料含水量的测定方法。加深对物料临界含水量Xc的概念及其影响因素的理解。
4、学习恒速干燥阶段物料与空气之间对流传热系数的测定方法。
5、学习用误差分析方法对实验结果进行误差估算。
设计参数
空气流量：40--100 m3/h、干球温度：70℃、常压操作。
实验物料含水量X：0.2-2.0。
干燥面积S：0.02-0.03m2
干燥速率U：0.5—2.5×10-4 [kg/（s·m2）] 。
物料临界含水量Xc：0.8。
公用设施
水：装置自带湿球温度加水瓶，实验前加入100ml水。
电：电压AC220V，功率4.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
气：空气来自风机，经加热器加热进入洞道干燥箱（自带气源）。
实验物料：自制粘布长方形物料，重约20g，外配设备：秒表。
对象组成
304不锈钢洞道干燥器: 长900mm，空气流通的横截面积0.0357 m2。
加热器：304不锈钢材质，加热功率3.5KW。
304不锈钢管路、管件及阀门，风机管道与系统软连接以减震，风机的入口连接洞道干燥箱的出口蝶阀，洞道干燥箱的出口管道上安装三个蝶阀，分别控制进风、热循环风、放风。
单相矢量变频器，规格：（0-50）Hz。
湿球温度测量系统：采用引出式湿球温度测量方式。
孔板流量计，孔板喉径：50mm，压差传感器0～10KPa。
重量传感器：0-1000g，精度0.5级。
温度模块：分辨率0.1℃，精度0.5级，功能：温度信号采集换算。
宇电AI702M（带485接口）温度数字巡检仪。
宇电AI501（带485接口）重量数字显示仪。
宇电AI501（带485接口）压差数字显示仪。
宇电AI518（带485接口）温度数字控制仪（带手动功能）。
Pt100铂电阻温度传感器3支，分辨率0.1℃ 。
鼓风机：单相低噪声中压风机，电机功率为370W。
电器：接触器、开关、漏电保护空气开关。
304不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架1800*500*1700mm(长×宽×高)，带脚轮及禁锢脚。
测控组成
变量 | 检测机构 | 显示机构 | 执行机构 |
干燥风量 | 孔板流量计 | 数字显示仪表，精度：0.5%FS | 手动阀控和变频器 |
湿物料量 | 重量传感器 | 数字显示仪表，精度：0.5%FS | 无 |
干球温度 | Pt100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 |
湿球温度 | Pt100铂电阻 | 数字显示仪表，精度：0.5%FS | 无 |
加热室温度 | Pt100铂电阻 | 温度控制仪，精度：0.5%FS | 固态调压模块 |
软件组成
模拟模块：高达16位分辨率，RS485通讯模式；功能：温度、流量、重量等模拟量信号采集。配数据采集软件一套，在线工业组态软件一套。
