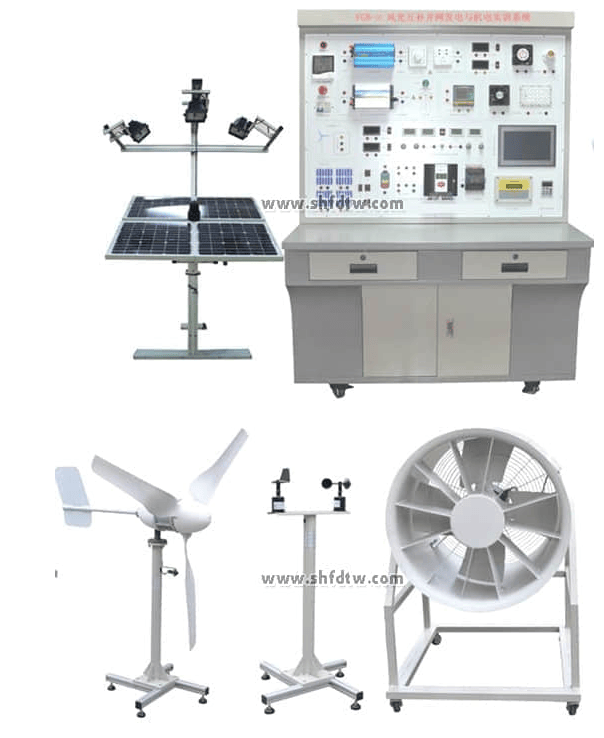

TW-SNY60风光互补并网发电与机电实训系统
您只要致电：021-55884001（袁经理）
我们可以解答 风光互补并网发电与机电实训系统 的相关疑问！
我们可以帮您推荐符合您要求的 风光互补并网发电与机电实训系统 相关产品！
找不到所需产品？请点击 产品导航页
当前产品页面地址：http://www.shfdtw.com/productshow-65-1397-1.html
主要技术规格参数：
1、系统规格
◆ 系统最大电压：DC12V，AC220V
◆ 系统最大电流：10A
◆ 系统最大功率：300W
2、太阳光电实习教学模块
太阳能电池规格：单晶硅太阳能电池
◆ 元件尺寸(L*W*H)：630*530*25mm*4
◆ 功率：160W
◆ 工作电压：17.05±0.5V
◆ 工作电流：10.20±0.10A，
◆ 短路电流：10.34±0.10A，
◆ 开路电压：21.0±0.5V
◆ 模拟光源模块：1000W
3、风力发电机实习教学模块
◆ 风洞调速范围：0～13 m/s，功率5.0KW
◆ 风力发电机额定输出电压：12VDC，功率：400W
◆ 风机类型；永磁同步发电机，上风式
◆ 启动风速；2.5m/s
◆ 风叶材质：碳光纤化合物
4、风光互补控制器：
◆ 充电方式：PWM脉宽调制
◆ 充电最大电流 35A
◆ 过放保护电压 10.6V ±0.5
◆ 过放恢复电压 12.6V ±0.5
◆ 输出保护电压 16V ±0.5
◆ 卸载开始电压（出厂值）15.5V ±0.5
◆ 卸载开始电流（出厂值） 15A
◆ 保护功能：蓄电池过充电、蓄电池过放电、蓄电反接、负载过载、防雷、风机限流、风机自动刹车和手动刹车。
◆ 使用32们高速单片机，实现智能控制，自动识别12/24V系统。 采用串联式PWM充电控制方式，使充电回路的电压损失较原二极管充电方式降低一半，充电效率较非PWM高3－6%;过放恢复的提升充电，正常的直充，浮充自动控制方式有利于提高蓄电池寿命。
◆ 多种保护功能，包括蓄电池反接、蓄电池过、欠压保护、太阳能电池组件短路保护，具有自动恢的输出过流保护功能，输出短路保护功能。
◆ 具有丰富的工作模式，如光控，光控＋延时，通用控制等模式。
◆ 具有直流输出或1Hz频闪输出2种输出选择，频闪输出特别适用于LED交通警示灯等。在频闪输出模式，负载可以使用感性负载。浮充电温度补偿功能。使用数字LED显示及设置，采用一键式操作完成所有设置。
◆ 大屏幕LCD显示，太阳能电池、蓄电池、负载电流、电压等电参数。
5、并网逆变器
◆ 输出电压：AC 180-260V
◆ 工作电压：10.8 - 28V，
◆ 额定输出功率≥200W
◆ 输出波形：正弦波(失真度≤3﹪)
◆ 输出频率：47-55Hz，
◆ LED方式显示工作状态，
并网逆变器具有DC－DC和DC－AC两级能量变换的结构。DC－DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC－AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。
6、离网逆变器
◆ 纯正弦波输出(失真率<4%)
◆ 输入输出完全隔离设计
◆ 能快速并行启动电容、电感负载
◆ 三色指示灯显示，输入电压,输出电压，负载水准和故障情形
◆ 负载控制风扇冷却
◆ 过压/欠压/短路/过载/超温保护
◆ 输出电压：AC220V
◆ 工作电压：9.7 - 15V，
◆ 额定输出功率≥200W
◆ 输出波形：正弦波(失真度≤3﹪)
◆ 输出频率：50±3Hz，
◆ LED方式显示工作状态，
◆ 静态电流：≤0.3A，
具有输出短路、过温、过载、欠压保护及保护具有自动恢复功能，采用风机冷却方式，输入输出完全隔离设计，能快速并行启动电容、电感负载，三色指示灯显示，输入电压,输出电压，负载水准和故障情形，负载控制风扇冷却，过压/欠压/短路/过载/超温保护
7、西门子S7-300 PLC
S7-300 PLC是模拟式中小型PLC，电源、CPU和其他模块都是独立的，可以通过U形总线把电源（PS）、CPU和其他模块紧密固定在西门子S7-300的标准轨道上。每个模块都有一个总线连接器，后者插在各模块的背后。电源模块总是安装在机架的最左边，CPU模块紧靠电源模块。CPU的右边是可以选择的IM接口模块，如果只用主架导轨而没有使用扩展支架可以不选择IM接口模块。
S7编程软件组态主架导轨硬件时，电源，CPU和IM分别放在导轨的1号槽、2号槽和3号槽上。一条导轨共有11个槽号：1号槽至11号槽，其中4号槽至11号槽可以随意放置除电源、CPU和IM以外的其他模块。如：DI（数字量输入）、DO（数字量输出）、AI（模拟量输入）、AO（模拟量输出）、FM（功能模块）和CP（通信模块）等
8、监控系统（工业触摸屏）
◆ 尺寸(英寸) 10.2
◆ 液晶屏：TFT液晶显示，LED背光
◆ 显示颜色：真彩，65535色
◆ 分辨率：800×480
◆ 液晶屏亮度：200cd/㎡
◆ 触摸屏：电阻式
◆ 供电电源：24VDC
◆ 额定功率：5W
◆ CPU主板：ARM CPU，400MHz
◆ 内存：64M
◆ 存储设备：128M FLASH
◆ 组态软件：MCGS嵌入式组态软件（运行版）
环境条件
◆ 工作温度：0℃~45℃
◆ 工作湿度：5%~90%
◆ 储存温度：-10℃~60℃
◆ 振动频率：10-57Hz 57-150Hz
◆ 振动加速度：0.075mm 9.8 m/s2
◆ 振动扫频速率：Oct/min ≤1
产品规格
◆ 结构：工业塑料结构
◆ 颜色：工业灰
◆ 面板尺寸：226.5mm×163mm
◆ 机柜开孔：215mm×152mm
外部接口：
◆ 串口：1×RS232、1×RS485
◆ USB ：1主1从
9、其它
◆ 系统实验时的备用电源（2路0-30V/2A直流可调稳压电源）；
◆ 有市电互补切换
◆ LED恒流驱动
◆ 提供并网、离网逆变器实套件
◆ 设置电压模块，确保实验过程的安全；
◆ 可变电阻，电阻值调整范围为0～999kΩ
◆ DC/DC：5个DC/DC电源模块
◆ 支援外接PC计算机量测太阳能电池I-V特性曲线(VB软件or LabView)
10、电表规格：
◆ 电流表：× 2个，DC20A， 显示模式︰0.5”LCD液晶显示
◆ 电压表：× 2个，DC50V，显示模式︰0.5”LCD液晶显示
◆ 电流表：× 2个，AC5A， 显示模式︰0.5”LCD液晶显示
◆ 电压表：× 2个，AC220V，显示模式︰0.5”LCD液晶显示
◆ 温度表：× 1个，0～99.9℃
◆ 多功能网络电参数表：×1个，AC220V，显示模式︰0.5”LCD液晶显示，包含RS485，RS232通讯功能，
11、负载：
直流负载
◆ 风扇：×1个，额定电压：12V，工作电流：0.25A，功率：3W
◆ 交通灯：2组(R,G,B)，额定电压：12V，工作电流：0.25A，功率：3W
◆ LED灯：1组
交流负载
◆ 节能灯：×1个，额定电压：220V，工作电流：0.15 A
◆ 马达：×1个，额定电压：220V，工作电流：0.2
12、电池：
◆ 太阳能专用阀控式密封胶体蓄电池，额定电压：12V，额定容量(18-20Ah),充电方法（恒压）；
◆ 具有如下特点：自放电率低，使用寿命长，深放电能力强，充电效率高，工作温度范围宽。
13、系统外形尺寸；长1200×宽780×高1800（㎜）附滚轮方便推动至户外教学。
