机械构造与创新实验

TW-Z47零部件测绘实验箱

▲一、实验装置功能：

1.整体装置可组合拆装；

2.整体装置可实现五种以上传动机构；

3.配套竞赛标准任务书及评分标准；

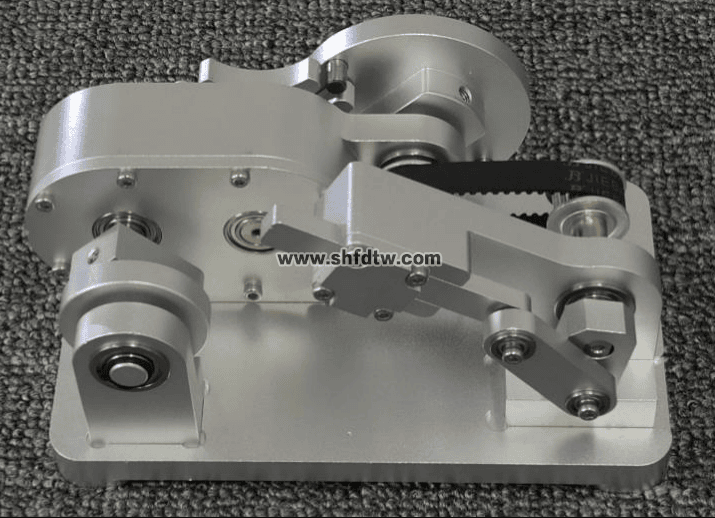

▲二、零部件测绘实验机构内须包括：

1、轴类零件：齿轮输出轴、齿轮输入轴、同步轮轴、手轮轴各1个；

2、箱体类零件：齿轮箱体、齿轮箱盖各1个；

3、盘类零件：基座、偏心传动盘、槽轮、槽轮盘各1个；

4、支架类零件：滑块支架、偏心传动支架、连杆、滑块、连杆、偏心传动块、滑块连杆、手柄各1个；

5、标准件：同步带轮、齿轮各1对、平键1个、内六角螺栓和螺钉若干；垫片、卡环、弹簧垫圈、轴承、卡环等若干；

▲三、教学配套：

1、2D装配图；

2、3D装配效果图；

3、整套组合机构拆装视频Mp4；

四、材质要求：

1. 钢、铝；

五、其它参数：

1.配套实验箱外形尺寸不小于480*350*150mm
