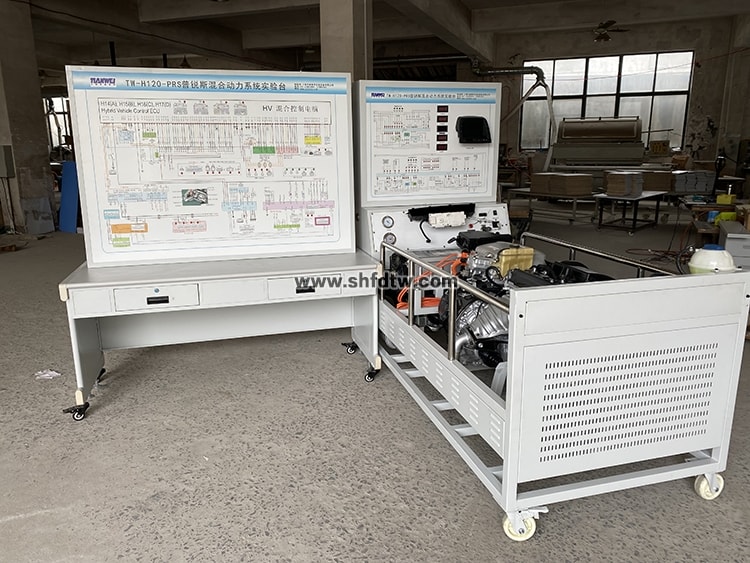

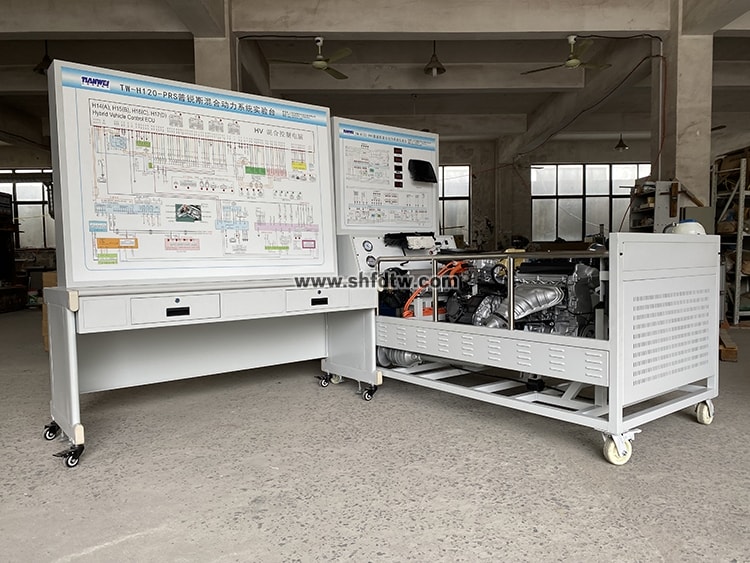

TW-H120-PRS 普锐斯混合动力系统实验台
产品组成：

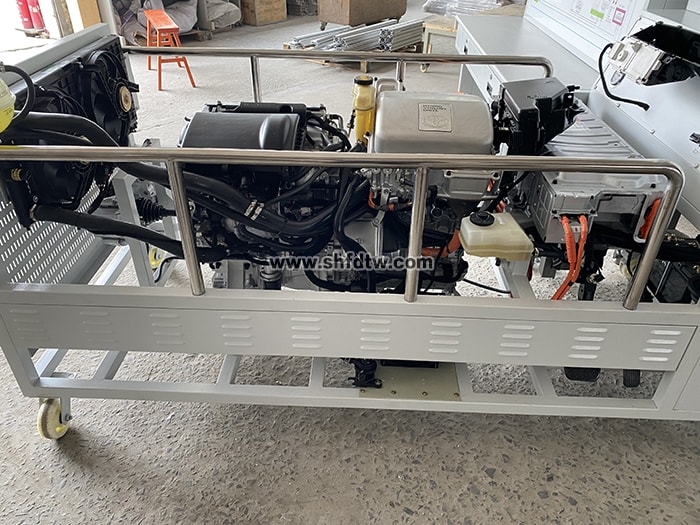

发动机总成和发动机控制单元、变速器、M1，M2电机、HV蓄电池、仪表总成、冷却液温度传感器、进气温度传感器、节气门控制总成、空气质量计、氧传感器、点火开关、整套散热机构、汽油箱和汽油泵总成、蓄电池、五个数字电压表、真空压力表及燃油压力表、带有完整彩色电路原理图面板、外接式检测端子、智能故障设置盒总成、可移动台架、使用说明书及实验指导书等。
技术参数：
台架尺寸：1700×1000×1900（长×宽×高）
实验台尺寸：1600×500×1900（长×宽×高）
使用环境：温度-5℃～40℃；湿度≤80％
发动机类型：丰田普锐斯发动机，
发动机型号：1NZ-FXE
排量：1.5L，77马力 L4
年款：2005年款
混和动力的电动机，最大功率：50Kw/1200-1540rpm，最大扭矩：400Nm/0-1200r
蓄电池：201.6V
电机电压：500V
变速器：M1,M2发电电动机
机油等级：API（美国石油学会）标准SG级，
蓄电池：免维护蓄电池
万向自锁脚轮台架活动灵活，并带有自锁装置，便于移动教学；整体台架采用刚性结构焊接，所用材料如方管、角钢等采用国标标准材料，支撑可靠，并布有减震元件；表面喷塑处理防腐蚀抗老化，不褪色

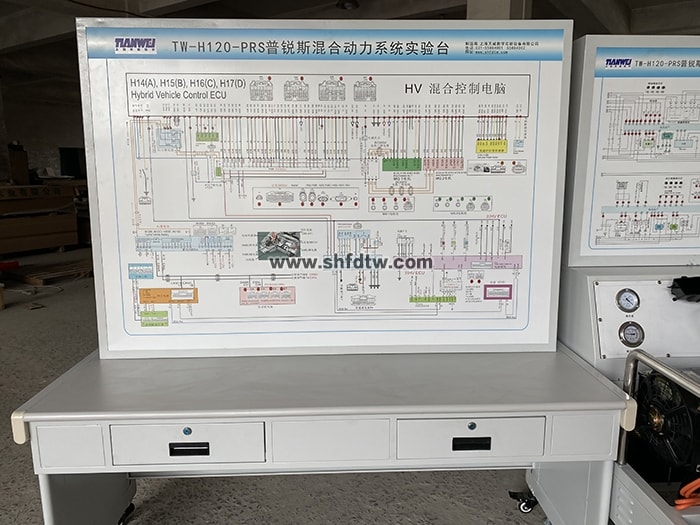

控制面板采用纯铝塑板，控制面板上绘有彩色与原车控制系统相一致的直观电控系统原理图，并配有使用说明书及实验指导书。
功能特点：
本实验台可使学生了解发混合动力的基本构造及工作原理，通过实物认识各传感器及执行器的位置及工作原理。
通过显而易见的电脑检测端子，配合万用表检测如节气门位置传感器、进气温度传感器、水温传感器、爆震传感器、氧传感器等各传感器和执行器的电压及电阻值。
设置发动机常见故障，通过故障显示，进行学生故障分析、检测诊断实训，培养学生故障分析检测诊断思维能力
起步时无需发动机运转，可直接利用电动机起动，可达到零排量效果
可在制动时使剩余能量回冲HV蓄电池
显示功能：
1.可通过原厂组合仪表、可以看到发动机的转速，及其它指示灯的工作情况. 可以通过故障指示灯来显示故障。

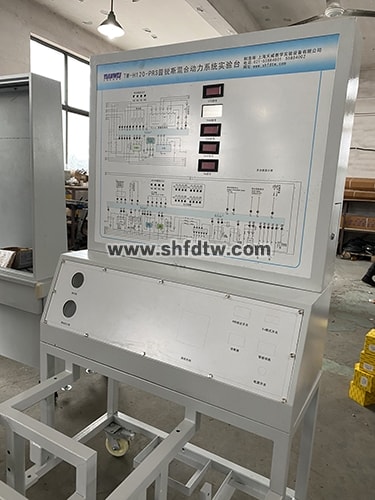

2.五个数字电压表显示传感器电压，可直观地看到各个传感器等的电压随着负载不同而变化的情况，实时显示发动机的动态、静态信号参数。
3.通过压力表显示燃油、真空表显示进气真空压力的实际数据；还可以看到进气真空度随负载而变化的情况。
4.LED电压表实时显示传感器变化，喷油器脉冲LED灯显示，有喷油脉宽表（实时信号）。
5.面板安装数字脉宽表，可显示每秒喷油时长，单位为毫秒，即为每秒钟内，喷油的时间长度；数字显示发动机每分钟喷油次数；显示喷油脉宽，即为喷油嘴每次喷油的时间长度，单位为毫秒，数字显示；喷油频率,这个是每秒钟喷油嘴的喷油次数，一般4冲程发动机曲轴旋转两圈喷油一次。
6.配置智能考核系统软硬件，无需联网可进行单机考核；
7.★控制器采用微处理器内核ARM控制芯片，
8.★7寸触摸屏显示屏一只（分辨率800×480、主频600MHz、65535真彩）；
9.可设置系统登陆密码：新建用户和密码设置与更改、考试时间、考试分数设置；
10.可编辑考题的简单题和难题出题、教师可以任意选择故障点到题库；
11.★试题存储功能，对每个学生的学生号考完后进行存储，教师可以更具学生号查询考核得分、考核时间、排除数；；
12.学生进入学生号对产品进行排除，排除完后自动回复进入下一题考核，系统进行自动打分，自动计算并存储;
13.故障设置：进入故障单一设置任意故障点、进行设置和排除；
14.配置网络版故障诊断和考核平台接口
15.★投标现场演示考核系统功能；
16.★公司提供系统的免费更新升级。
检测功能：
配备电脑数据检测端口，可通过连接专用或通用型解码器，进行各传感器、执行器及电控单元的信号检测与分析；对发动机电控系统进行ECU编码查询、故障码读取、故障码清除、动态数据流读取、波形分析、波形显示执行元件测试系统登录等
