二维运动控制实验平台,PLC运动实验箱,运动控制实训平台,运动控制实训实验仪

在教学一线待得久了，我最大的感触就是：工科专业的学生，光有理论是远远不够的。尤其是在我们机电、自动化这类专业，很多学生直到毕业，对“运动控制”、“伺服系统”的理解还停留在课本的公式和图解上。数控机床怎么走出一个圆弧？工业机器人的手臂为什么能精准地抓取？这些问题的答案，不能只靠想象。

所以，当我们在实训室里引入TW-X45型二维运动控制实验平台时，我看到了学生们眼中那种从迷茫到发亮的变化。今天，就想以一个老教师的身份，和同行们聊聊这套设备到底好在哪儿，以及它对我们职业教育的实践教学意味着什么。

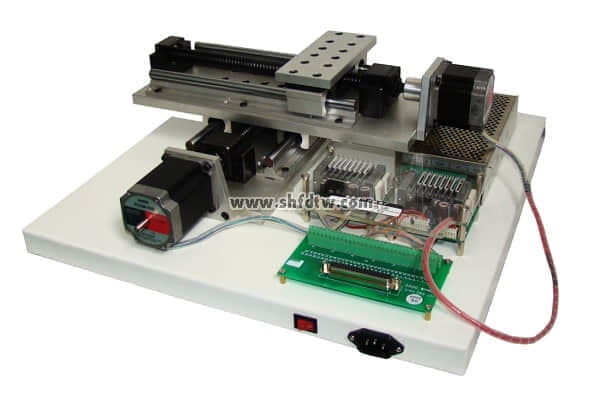

这套实验平台，从设计上就是冲着“教学”来的。它不像工业级设备那样复杂得让人无从下手，也不像简易模型那样功能单一。

它的核心构成非常清晰：运动控制卡（或PLC）、步进驱动系统、XY十字滑台，再加上一套开放的软件。这几乎涵盖了我们《运动控制》、《机电一体化》、《数控技术》等核心课程的全部知识点。学生看到的不再是孤立的模块，而是一个完整的、能跑起来的控制系统。

H2：它把抽象的控制原理，变成了肉眼可见的物理运动

H3：从“发一个脉冲”到“走一段轨迹”
过去讲步进电机，学生很难理解“脉冲”和“位移”的关系。在这个平台上，他们可以亲手编写PLC程序或通过运动控制软件发送指令，看着滑台上的笔架，沿着X轴和Y轴精确地走出一个正方形、一个圆弧，甚至是一段复杂的CNC代码（G代码）轨迹。这种即时反馈，是任何仿真软件都无法替代的。
H3：关键参数一目了然，调试过程全透明
我特别看重平台的开放性。TW-X45型平台配备了基于轴和基于坐标系的多种控制模式。学生可以直接在软件里修改速度和加速度参数（比如从默认的20mm/s逐步提高），观察步进电机是否“丢步”，观察机械平台的震动变化。这种“观察现象-分析原因-解决问题”的过程，恰恰是我们职业教育最需要的工程思维训练。
H3：接口丰富，兼容主流控制方式
参考网站上的介绍，这款平台集成了运动控制卡和PLC两种主流控制方案。这意味着，我们既可以用它给低年级学生演示基础的点位控制，也能给高年级学生讲解复杂的插补算法和数控编程。一套设备，贯穿多门课程，利用率非常高。

职业院校的实训课，最怕什么？一是怕设备娇贵，动不动就坏，维修成本高；二是怕精度差，学生做出来的东西跟理论值差得远，挫伤积极性；三是怕安全隐患。

H2：用工业级的标准，做教学级的设备

H3：精度足够，满足绝大多数教学场景
平台的技术参数显示，其定位精度达到0.4mm，X/Y轴行程均为230mm。对于教学演示和学生基础实验而言，这个精度已经相当出色。当学生通过手动编程让滑台走到（100,100）这个坐标点，并用千分表去实测时，那种“掌控”的感觉，是建立专业自信的第一步。
H3：结构紧凑，稳定耐用
它采用滚珠丝杠传动，这是工业机床的标准配置，保证了传动的效率和寿命。45cm×45cm×15cm的尺寸，非常适合摆放在实训台上，不占地方。220V的常规供电和1.2kVA的低功耗，也让实训室的电力配置毫无压力。
H3：环境适应性强，满足长时间实训需求
它能在-10℃到40℃、相对湿度85%以下的环境中稳定工作。无论是南方的梅雨天，还是北方初春没有暖气的实训室，它都能保持性能稳定，保证了教学秩序的连续性。
