TW-Z65千斤顶实测绘图训练装置
一、TW-Z65千斤顶实测绘图训练装置概述

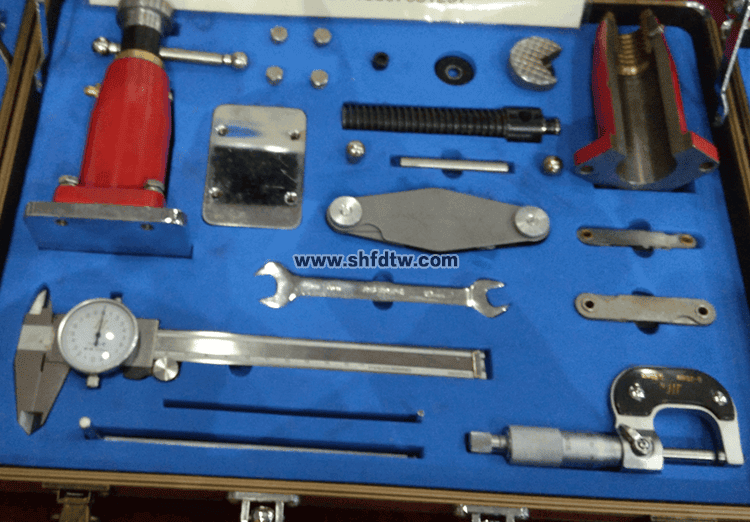

这套装置说白了就是一个专门给机械类专业学生练习零件测绘的“教具套装”。外形尺寸为410mm×310mm×100mm，整机重量也就3公斤左右，老师单手就能提走。测绘部件方面，它包括一台精制的小型千斤顶，并配备了游标卡尺、外径千分尺、螺纹样板、内外六角扳手等一系列测量工具。
全部器材都内嵌在一个采用工业级铝合金材质的便携式箱体中，每个零件都被妥善安置在特殊设计的定位座板槽位中。这种类似“工具箱”的形式最大的好处就是管理特别方便，再也不怕学生搞丢小螺丝、小量具了。
二、从认知到实战的教学实训流程
拿到设备后，我不会让学生立刻动手画图。万丈高楼平地起，基础不牢，后面全是废品。通常，我会按照“循序渐进”的原则，将实训过程分为四大块六小步。
1. 拆装与认知——知其然
第一个环节是看图找组件并进行拆装。这里我特别强调“轻拿轻放”，要求学生在拆卸时认真观察千斤顶的螺旋传动装置、底座、螺杆及顶垫是如何配合工作的。让学生弄懂千斤顶是如何利用螺纹传动将回转运动转化为直线运动，从而托起重物的。通过亲手拆装，学生能直观感受到螺杆与螺套的配合关系，这比在课堂上听我讲十遍螺纹传动原理都管用。
2. 精确测量——会用尺
学生最头疼的就是这个环节。因为测量数据直接决定了图纸的成败。我曾经遇到一个学生把螺距测错了，结果零件图画得再漂亮也是废纸一张。所以必须训练学生熟练使用游标卡尺测量孔径和外径，用螺纹样板辨认螺距，用深度尺测量沉孔深度。我常跟学生说一句话：“读数的时候眼睛放亮点，差一毫米，做出来的零件就装不上。”
3. 绘制零件图——攻难点
有了可靠的数据，就开始着手画图了。TW-Z65所配备的精制小型千斤顶结构虽然简单，但五脏俱全：底座属箱体类零件，需要全剖主视图来表达内部结构；螺杆属轴套类零件，螺纹部分是最重要的测绘内容；顶垫则需要考虑其良好的可塑性。零件草图绘制的过程中，我会特别抓学生的三视图是否对正、尺寸标注是否完整、粗糙度符号是否选用得当。
4. 绘制装配图——懂配合
最后一步是绘制装配图。这一步考察的是学生对公差配合的理解深度。画千斤顶装配图时，主视图通常采用全剖视将内部装配关系表达清楚，而在标注装配图尺寸时，必须在明细栏中明确标注出零件间的配合关系，比如哪个位置要注明是过渡配合，哪个位置是间隙配合。
三、结合教学实际的使用体验
在实际教学中，我发现这套装置有几个非常实用的特点：一是体积小且便携，两三个人一组，课堂互动氛围立刻就能活跃起来；二是配有成套的实训指导书，不管是理论讲解还是实训操作都比较好上手。而且，现在许多职业院校的零部件测绘实训都将此类装置作为参加省级甚至国家级技能大赛的训练平台之一。
总体而言，TW-Z65千斤顶实测绘图训练装置以实际工业零件为基础，不仅让《机械制图》这门课变得直观可感，更重要的是让学生在“动手做”中内化了工匠精神。以上是我在教学一线的真实感受，希望能为兄弟院校的老师们提供一些参考。大家在实施过程中有任何问题，欢迎随时交流！
