千斤顶实测绘图训练装置

千斤顶实测绘图训练装置

型号: TW-Z65
价格: 询价
电话: 021-55884001
微信: 点击添加微信好友
Q Q: 27880310
  已有 6198 个人关注过该产品

TW-Z65 千斤顶实测绘图训练装置

一、产品参数

千斤顶实测绘图训练组合装置

项目

参数

项目

参数

外形尺寸

410mm×310mm×100mm

重量

3(kg)

测绘部件


精制小型千斤顶(1台)

组装测量工具

游标卡尺、外径千分、螺纹样板、圆弧样板、外六角扳手、内六角扳手、尖嘴钳、螺丝刀等

类 型

便携组合式(检测零件、测量工具及指导书均放在一个精制的箱子里)

二、产品功能

训练模式

  训练内容

1、看图找组件训练;

2、组件拆装训练;

3、组件测量训练;

4、组件组合绘图训练。


训练一 千斤顶组装训练

训练二 千斤顶零件尺寸测绘

训练三 千斤顶标准零件尺寸的确定

训练四 千斤顶装配图纸绘制

训练五 千斤顶零件图纸绘制

训练六 千斤顶图纸文件整理

三、产品特点

1、项目实际化:以常精制小型千斤顶为训练对象;

2、功能系统化:千斤顶拆装、零件测绘、装配图绘制和零件图绘制四位一体的训练模式;由简单组件到复杂组件的训练过程。

3、学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会

4、教学标准化:配套的训练指导书,教和学都十分方便、教学效果显著;

5、管理便利化:零件、测量工具及指导书均放在一个精制的箱子里,管理十分方便。

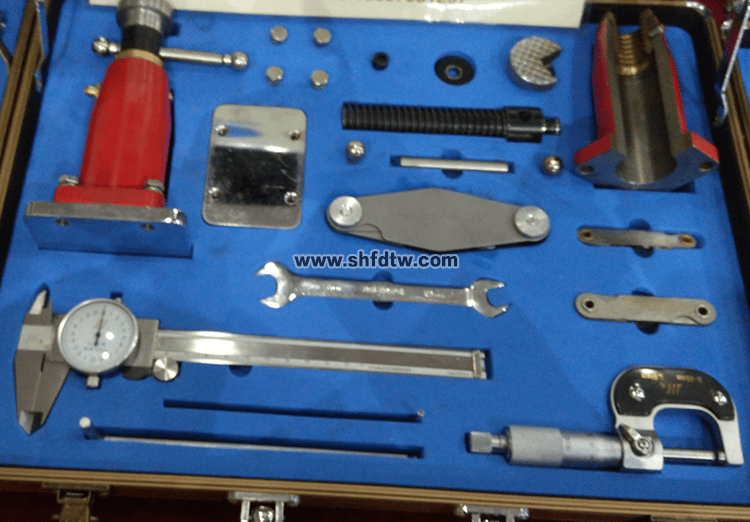

千斤顶实测绘图训练装置(图1)
